直径14孔加工用快换式钻模夹具

　　这款钻模主要面向批量零件上φ14mm规格孔的钻削加工场景，在普通台钻、立钻甚至摇臂钻的单机加工工位都能适配，不需要额外改造机床接口，就能把原本需要划线找正的单工序加工效率提升60%以上，同时能把孔位的位置度公差稳定控制在0.1mm以内，彻底避免手工划线、自由装夹带来的孔位偏斜、孔径超差问题。

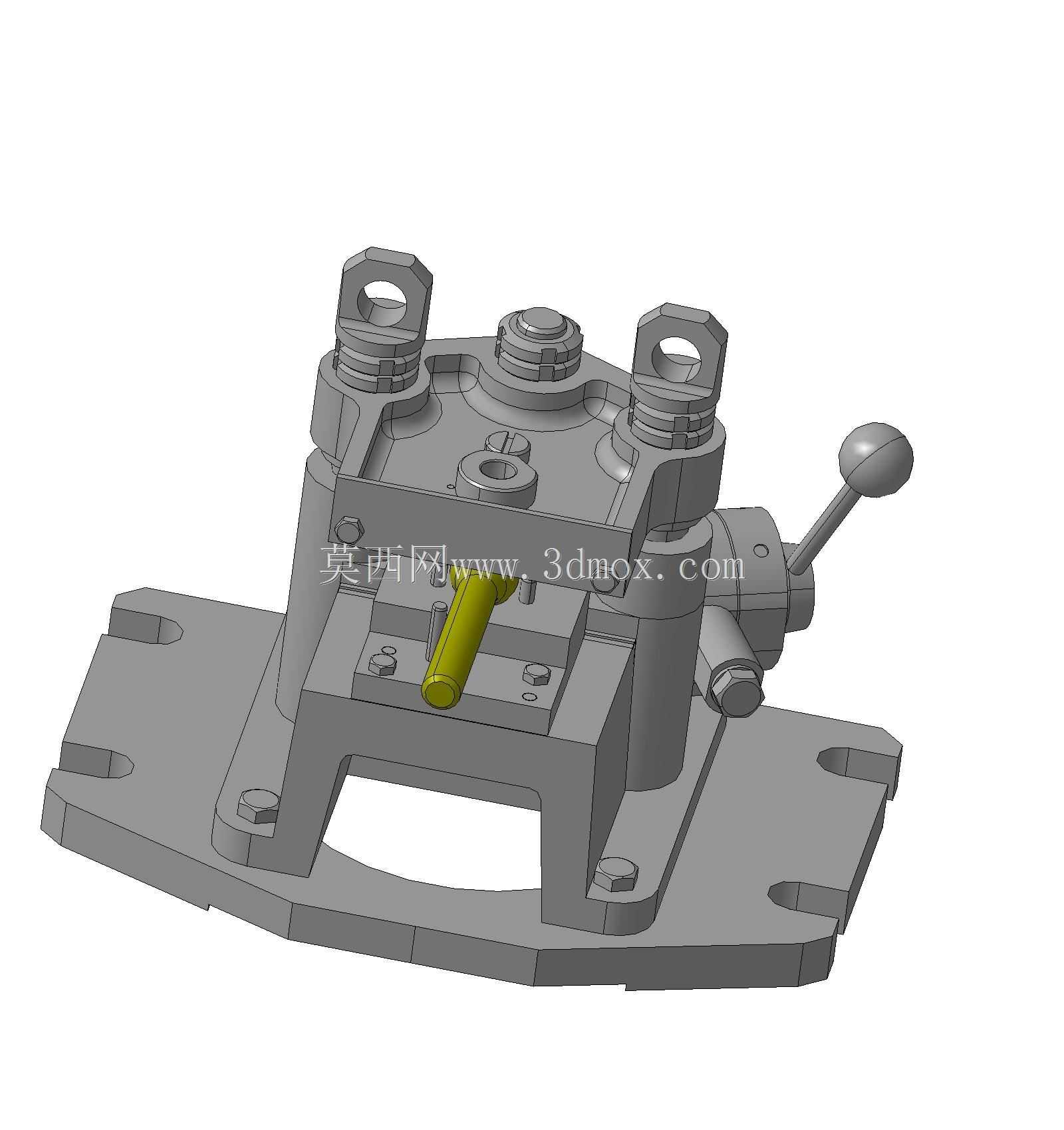

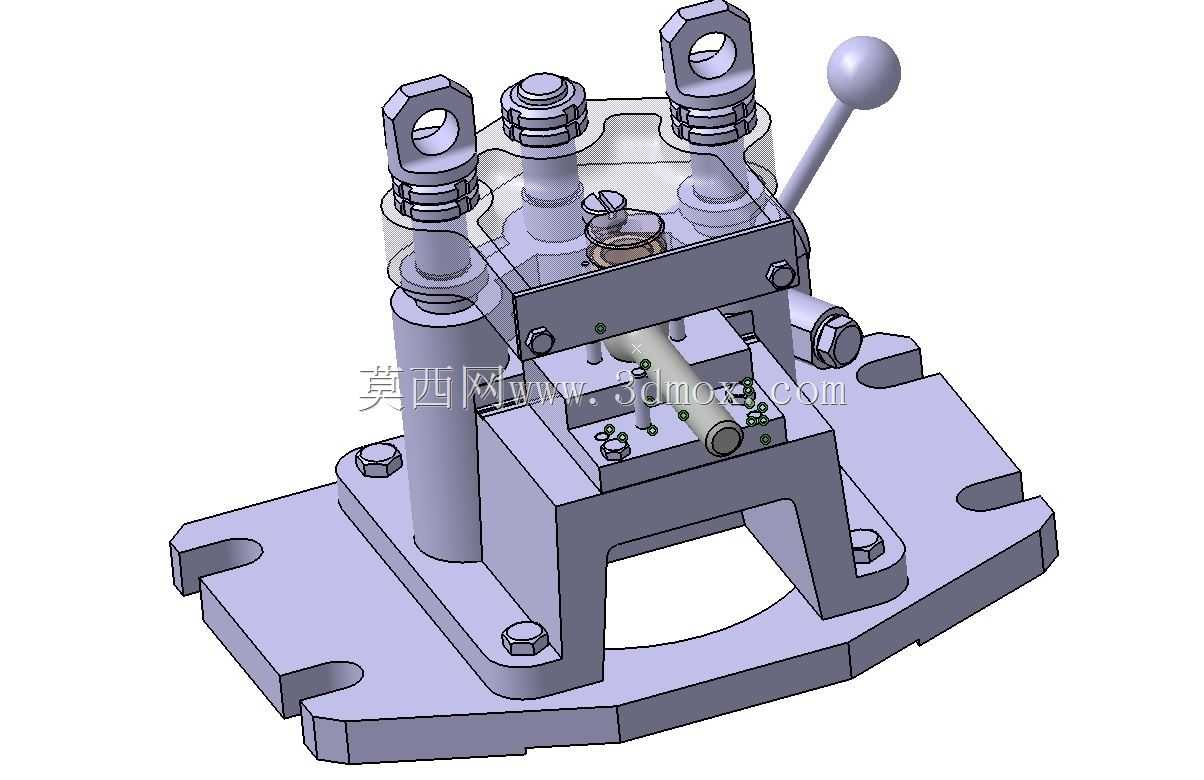

　　从结构布局来看，整个夹具采用分体式安装底板设计，底板上开设有两组对称的长圆形安装沉孔，安装时可以根据机床工作台的T型槽间距灵活调整固定位置，不需要额外制作过渡连接板，底板的总厚度控制在12mm，整体安装后夹具上表面距离工作台面的高度为112mm，加工时钻头的下行行程预留量足够，不会出现钻碰底板的问题。底板上方的定位基座采用开式框架结构，中间预留的排屑空间足够大，钻削过程中产生的铁屑可以直接从框架下方的镂空区域掉落，不会堆积在定位面上影响后续零件的装夹定位精度，日常清理只需要用压缩空气吹扫即可，不需要拆解夹具。

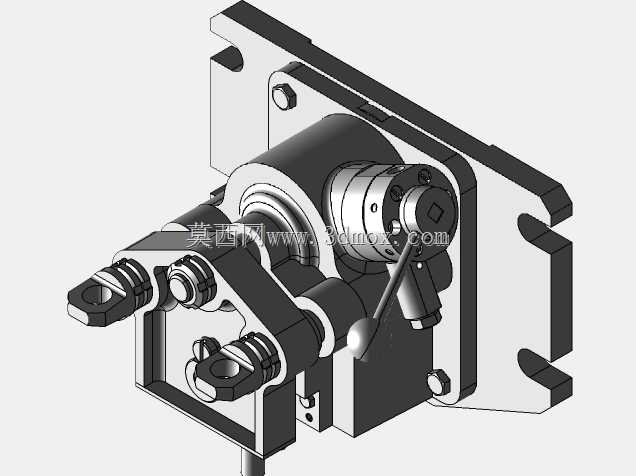

　　夹紧机构采用的是侧面偏心手柄式快速夹紧结构，操作时只需要扳动右侧的球形手柄，就能通过内部的偏心轮传动推动压块完成工件的夹紧与松开，整个装夹动作耗时不超过2秒，相比传统的螺栓压板夹紧方式，能大幅减少单零件的装夹辅助时间，适合中小批量零件的连续加工。夹紧压块的工作面做了防滑网纹处理，夹紧时不会划伤工件表面，同时压块的行程预留了3mm的调节量，可以适配一定厚度范围内的同类型零件，不需要更换压块就能完成兼容装夹。

　　钻套部分采用的是可换式结构，钻套与安装座之间采用H7/h6的小间隙配合，当钻套因为长期使用出现磨损、孔径超差时，只需要松开顶部的锁紧螺母就能快速更换钻套，不需要拆解整个夹具的定位结构，能大幅降低夹具的维护成本。钻套的内孔与加工需求的φ14mm钻头做了适配导向，内孔表面做了淬火处理，硬度达到HRC58-62，耐磨性能优异，长期使用也不会出现导向间隙过大的问题。夹具顶部设置的三个带吊环的锁紧柱，一方面可以用来固定钻模板的位置，保证钻套与定位基准的位置精度，另一方面在需要搬运夹具时，可以直接通过吊环起吊，不需要额外捆绑，避免搬运过程中磕碰夹具的定位面。

　　设计过程中，整个夹具的定位基准遵循基准重合原则，直接以工件的底面和两个侧面作为定位基准，避免了基准不重合带来的位置误差，所有的定位面都做了磨削加工，表面粗糙度达到Ra1.6，能保证定位接触的稳定性。夹紧力的作用点直接对准定位支撑面，不会在装夹时让工件产生翘起变形，夹紧力的大小经过测算，刚好可以抵消钻削过程中的轴向切削力和扭矩，不会因为夹紧力过大导致工件变形，也不会因为夹紧力不足出现加工时工件移位的问题。

　　在实际生产场景中，这类钻模特别适合没有高精度加工中心的小型机加工车间使用，不需要复杂的数控编程，普通钻床操作工经过简单培训就能上手操作，加工出来的孔位一致性好，能有效降低对操作工技能水平的依赖。同时夹具的所有零部件都采用常见的45号钢和标准紧固件制作，加工难度低，后期如果出现易损件损坏，车间自己就能完成备件加工，不需要依赖原厂配件，维护成本极低。夹具的整体轮廓尺寸控制在210mm×160mm×130mm范围内，占用的工作台空间很小，即使是小型台钻的工作台也能轻松安装，不会和机床的其他部件产生运动干涉。
