LED背光模组均光扩散板结构设计

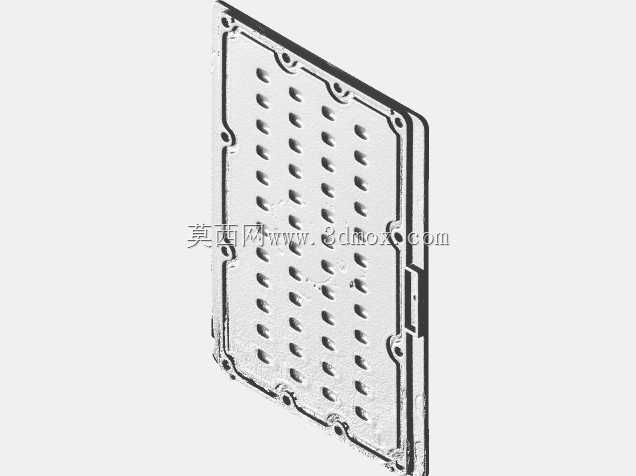

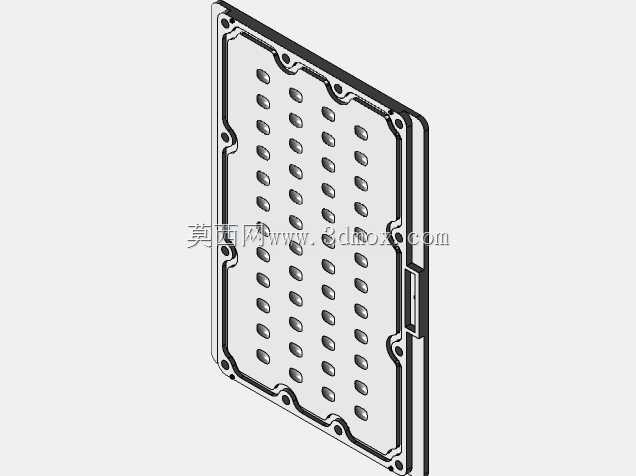

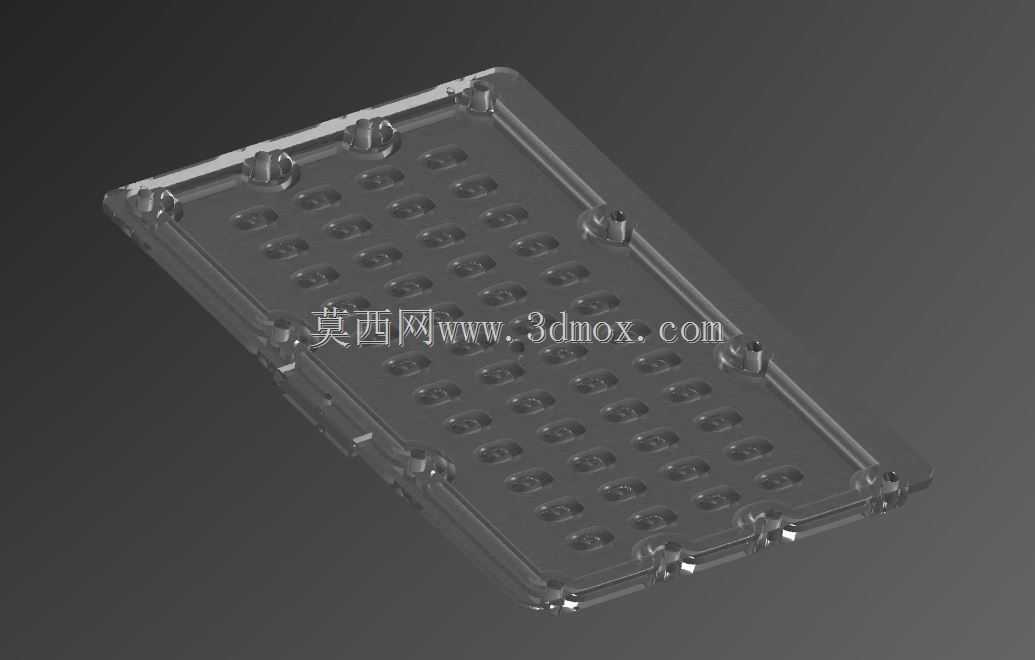

　　又不会因为配合过紧导致组装时板体受挤压产生内应力，长期使用后出现翘曲变形影响光学效果。板体表面规则排布的椭圆形凹点阵列是匀光功能的核心结构，这些凹点的排布密度从板体中心向边缘呈梯度变化——靠近LED灯珠排布位置的区域凹点密度更高，远离灯珠的中心区域凹点密度逐步降低，通过这种非均匀的微结构排布，对LED灯珠发出的点光源进行多次折射与漫反射，把集中的光束打散成均匀的面光源，从根源上消除背光显示时常见的灯珠亮斑、明暗不均问题，不需要额外增加厚的扩散膜层就能达到85%以上的面亮度均匀度，满足通讯类设备显示屏在户外强光、室内弱光等不同环境下的显示可读性要求。板体边缘预留的六个带定位柱的安装孔位，是按照通讯终端背光模组的通用安装边界设计的，这款扩散板是面向中小尺寸LED背光显示场景开发的核心光学结构件，日常接触的工业手持终端显示屏、便携通讯设备显示模块、小型工控人机交互界面的背光层中，这类部件是决定显示均匀度的关键结构。不同于大尺寸电视背光所用的扩散膜，这款硬质扩散板采用一体化注塑成型结构，本身兼具光学匀光与模组安装定位的双重作用，不需要额外叠加多层支撑结构就能完成背光腔的组装，能有效压缩背光模组的整体厚度，适配对安装空间有严格限制的便携类通讯终端。从结构设计逻辑来看，板体整体采用矩形薄壳构型，边缘做了连续的阶梯式止口设计，组装时可以直接卡入背光模组的塑料中框，止口的台阶高度差控制在0.3mm，既能够保证装配后板体与中框之间无明显缝隙，避免背光边缘漏光，

　　孔位的中心距公差控制在±0.05mm，组装时定位柱可以直接插入中框对应的定位孔中，不需要额外打胶或者螺丝固定就能完成预定位，后续装配其他膜层时不会出现板体移位的问题。每个安装孔周边都做了局部加厚的凸台结构，凸台高度比板体本体高出0.8mm，一方面可以增加安装位置的结构强度，避免组装时受力导致板体开裂，另一方面凸台的顶面可以作为整个背光模组的装配基准面，和上方的液晶显示面板背面保持均匀的0.2mm间隙，避免板体直接接触液晶面板背面产生牛顿环等显示缺陷。板体的整体厚度控制在1.2mm，边缘的壁厚做了0.1mm的渐变减薄处理，既保证了板体整体的结构刚性，拿取、组装过程中不会因为轻微受力产生弯折变形，又能最大限度减少材料用量，

　　降低部件的整体重量，符合便携通讯设备轻量化的设计要求。从实际应用的适配性来看，这款扩散板的安装边界尺寸刚好匹配6英寸级别的显示模组，这类尺寸的模组广泛应用在手持对讲终端、工业扫码PDA、便携数据采集器等通讯类设备上，这类设备的使用场景往往比较复杂，经常会遇到高低温变化、轻微震动的情况，这款扩散板采用的耐温光学PC材质，配合一体化的结构设计，在-20℃到60℃的工作温度范围内不会出现形变、黄变问题，微结构的光学性能衰减率控制在5%以内，能够满足这类通讯设备长期稳定使用的要求。在结构细节处理上，板体的所有边角都做了R0.5mm的圆角过渡，没有尖锐的棱角，一方面可以避免组装过程中划伤操作人员或者其他膜层部件，另一方面也能减少应力集中点，

　　降低部件受外力冲击时开裂的风险。板体四周的长条形凹槽结构是为了避让背光模组里的LED灯条排线，凹槽的深度刚好可以容纳排线的厚度，组装后排线不会被板体挤压出现破损，也不会因为排线的凸起导致板体装配不平。不同于粘接式的扩散膜结构，这种硬质一体化扩散板在模组返修时可以直接拆卸重复使用，不需要因为膜层褶皱就整体更换背光组件，能够降低生产组装和售后维护的综合成本。在光学性能的匹配设计上，板体的微结构深度经过多轮迭代调整，最终确定为0.15mm，这个深度既能够保证足够的漫反射效果，彻底打散LED灯珠的点光源，又不会因为结构过深导致光线透过率过低，造成背光亮度损失过多，平衡了匀光效果和背光亮度的需求，不需要额外提升LED的工作功率就能达到要求的显示亮度，间接降低了设备的整体功耗，延长便携通讯设备的续航时间。
