4针PC风扇连接器结构设计方案

　　在消费电子与工业计算设备的散热系统搭建中，板对板、板对线的连接可靠性直接决定整套散热模组的运行稳定性，4针PC风扇连接器作为主板与散热风扇之间的信号、电力传输载体，是每台带主动风冷散热的计算设备都不可或缺的基础连接件。这类连接器的应用场景覆盖台式电脑主板、工业控制计算机板卡、服务器散热模组、嵌入式工控设备风冷单元，甚至部分带主动散热的显卡、电源模块内部，也会采用同规格的针脚定义连接器实现风扇的供电与转速调控。

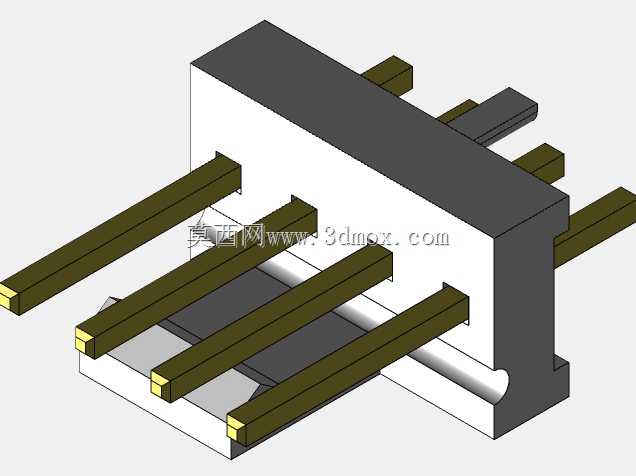

　　从功能特性来看，4针结构相比传统3针风扇连接器，额外增加了PWM调速信号针脚，能够通过主板输出的脉宽调制信号实现风扇转速的动态调节，在设备低负载时降低转速减少运行噪音，高负载时提升转速强化散热效率，兼顾静音表现与散热性能。四个插针采用平行等距排布，最外侧两根为电力供应正负极，中间两根分别承担转速反馈信号输出与PWM调速信号输入，针脚末端做了倒角处理，能够在对接公座时顺利导入，避免插针弯折导致的接触不良。

　　设计过程中首先要考虑的是插针的保持力，插针与塑胶主体之间采用过盈配合加倒刺卡位结构，插针压入塑胶主体后，倒刺会嵌入塑胶内壁的卡槽内，即使用户反复插拔风扇接头，也不会出现插针被带出、移位的问题。塑胶主体采用耐高温的绝缘工程塑料材质，能够承受板卡过波峰焊时的高温冲击，不会出现壳体变形、针脚移位的情况，同时绝缘性能满足低压直流电路的安规要求，避免相邻针脚之间出现短路风险。

　　外形尺寸方面，连接器整体采用低矮化设计，主体高度控制在板卡表面元件允许的限高范围内，不会与周边的内存插槽、显卡插槽或者散热片产生安装干涉。插针伸出塑胶主体的长度经过精确计算，既能够保证插入PCB板孔后有足够的焊锡附着长度，形成可靠的焊点，又不会因为伸出过长导致焊锡溢出到相邻焊盘造成短路。塑胶主体两侧设置了定位凸台，在SMT或者波峰焊工序中，能够与PCB板上的定位孔精准配合，避免焊接过程中连接器出现偏移、浮高的问题。

　　安装边界上，连接器在PCB板上的占用空间经过优化，针脚间距符合行业通用的2.54mm标准间距，能够兼容市面上绝大多数标准4针风扇公头的插拔，用户在更换、升级风扇时不需要额外改造接头，直接对插即可完成连接。塑胶主体前端做了导向斜边，用户盲插时也能顺利将公头导入母座，不会出现针脚顶歪的情况。同时连接器的插拔力经过反复调试，既不会因为插拔力过松导致设备运输、使用过程中接头松脱，也不会因为插拔力过大导致用户拆卸风扇时损坏主板焊盘。

　　从结构细节来看，插针的接触部位采用镀金处理，能够降低接触电阻，减少长期使用过程中氧化导致的接触不良问题，即使在高温高湿的恶劣使用环境下，也能保证信号与电力传输的稳定性。塑胶主体的背部设置了防呆结构，公头插入时只有方向正确才能完全插合，避免用户插反导致的风扇反转、电路短路问题。四个插针的长度保持一致，焊接后每个针脚的焊盘大小统一，能够适配自动化焊接工艺的生产要求，提升批量生产时的良率，减少人工补焊的工作量。

　　在实际选型应用中，这类连接器不仅可以用于PC风扇的连接，也可以拓展应用到其他小电流低压直流设备的信号连接场景中，只要针脚定义匹配，都能实现稳定的电力与信号传输。设计时充分考虑了批量生产的工艺性，塑胶主体采用简易的直顶出模具结构即可生产，不需要复杂的抽芯结构，能够有效降低模具成本与单件生产成本，插针采用标准卷带包装，能够适配自动插针机的生产要求，大幅提升组装效率，适合大规模量产使用。
