KPM-1205A圆柱式有源蜂鸣器结构设计

　　在各类电控系统的人机交互与状态告警环节，蜂鸣器是成本极低但可靠性极强的声信号输出部件，这款KPM-1205A圆柱型蜂鸣器的三维结构，完全还原了量产直插式有源蜂鸣器的所有装配细节，能直接嵌入各类控制板的布局设计中，不需要二次测绘调整安装位。日常做设备电控设计时，很多工程师容易忽略蜂鸣器的安装边界，要么预留空间不足导致外壳干涉，要么引脚开孔位置偏差导致插装后歪斜，这个模型把所有装配相关的尺寸都做了精准还原：主体圆柱直径12mm，本体高度不含引脚为9.5mm，顶端出声孔直径2mm，两个直插引脚的中心间距为7.6mm，引脚直径0.5mm，伸出本体长度3.5mm，完全匹配市面上通用1205规格有源蜂鸣器的安装尺寸，不管是做PCB封装匹配，还是做设备外壳的出声孔对位，都能直接调用参考。

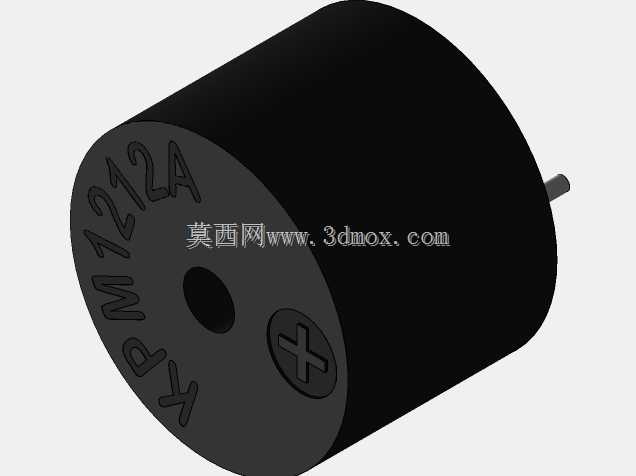

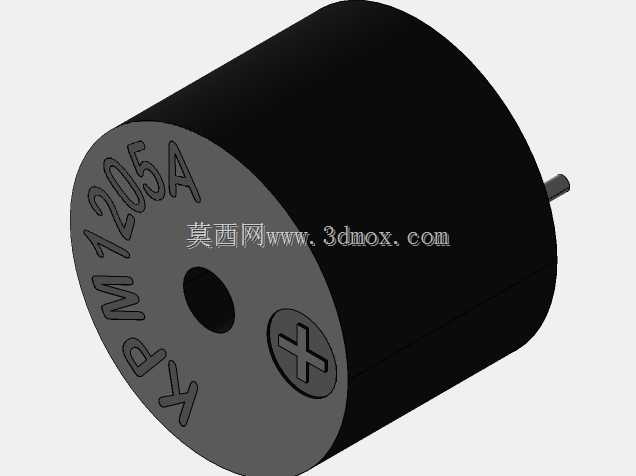

　　从功能特性来看，这款蜂鸣器属于直流驱动的有源型号，内部集成了振荡电路，只要给额定直流电压就能输出固定频率的提示音，不需要外部提供方波驱动信号，相比无源蜂鸣器能大幅简化主控端的驱动代码，适合用在工控板卡故障告警、消费电子按键反馈、安防设备入侵提示、小家电工作状态提醒这类场景。设计上采用全黑塑封外壳，端面做了极性标识，也就是那个凸起的十字标记，对应正极引脚位置，生产插装时不需要额外对照丝印就能快速判断极性，避免反接导致器件不工作。端面蚀刻的型号标识深度0.2mm，和量产件的激光打标效果一致，做整机外观渲染或者装配动画时，能还原真实的产品细节，不会出现模型过于简化导致的失真问题。

　　建模过程中特意还原了蜂鸣器的内部装配层级：外层是阻燃ABS注塑外壳，内部依次是压电陶瓷发声片、振荡驱动PCB、引脚固定座，出声孔位置做了倒角处理，避免注塑生产时的飞边问题，引脚根部做了凸台加固，能承受波峰焊时的热冲击，不会出现引脚脱落的问题。很多新手工程师在选型蜂鸣器时，只关注电压和声压参数，忽略了本体高度和安装空间的匹配，比如在薄型手持设备里选用过高的蜂鸣器会导致外壳顶起，在密闭腔体里选用出声孔位置不对的型号会导致声压衰减严重，这个模型把出声孔的位置、端面的结构都做了1:1还原，做结构干涉检查时能直接模拟装配后的状态，提前发现空间冲突问题。

　　实际应用中，这款规格的蜂鸣器工作电压覆盖3V到24V区间，能适配绝大多数低压电控系统，声压级在10cm距离下能达到85分贝，在普通工业车间环境下也能清晰听到提示音，不会被设备运转的背景噪音掩盖。安装方式除了直插PCB焊接，也可以通过配套的塑料固定座粘贴在设备内壁，模型还原的圆柱外圆公差控制在±0.1mm，和固定座的配合间隙刚好满足装配要求，不会出现过松脱落或者过紧压坏外壳的问题。做三维布线时，引脚的位置和长度也能作为走线参考，预留合适的焊盘和走线空间，避免焊盘距离外壳过近导致焊接时烫坏塑壳。

　　从结构设计的合理性来看，这款蜂鸣器的圆柱外形没有多余的突出结构，适合自动化贴装或者手工插装，端面的极性标识做了凸起设计，即使在光线不好的生产车间里，工人也能通过触摸快速判断极性，减少插反的不良率。外壳的合模线位置做在圆柱侧面的中间位置，不会影响端面的标识和出声效果，注塑生产时的浇口位置设在引脚一侧的端面边缘，去除浇口后不会影响外观和装配精度。很多简化的蜂鸣器模型会忽略这些细节，导致做DFM分析时无法识别生产工艺问题，这个完整的结构模型能帮助结构工程师在设计阶段就考虑到生产装配的各个环节，减少后期打样的修改次数。
