圆柱直插式32768Hz时钟石英谐振器结构

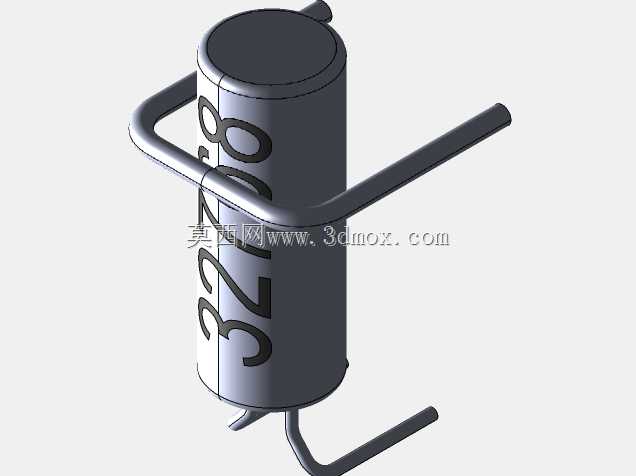

　　在消费电子、通讯终端、工业控制板卡的时钟电路设计中，32768Hz圆柱型石英谐振器是应用极广的基础频率元件，这类元件的三维建模需要兼顾外形还原度与安装边界的准确性，才能为PCB布局、结构干涉检查提供可靠的参考依据。这款谐振器采用圆柱型金属密封外壳设计，主体为等直径圆柱腔体，内部封装石英晶体谐振片，外壳采用冷压焊密封工艺，隔绝外界水汽、粉尘对内部晶片的影响，保证频率稳定性与长期工作可靠性。从结构设计角度看，这类直插晶振的引脚采用双列直出布局，两根引脚从圆柱腔体下端引出后做90度弯折，形成水平伸出的安装引脚，引脚间距、引脚直径、弯折高度都严格遵循通用直插元件的安装规范，适配标准2.54mm间距的PCB焊盘，在手工焊接、

　　波峰焊工艺中都能保证良好的适配性，不会出现引脚错位、焊盘不匹配的问题。实际应用场景中，这类32768Hz的石英谐振器主要为实时时钟电路提供基准频率，经过15次二分频后即可得到1Hz的秒信号，是电子钟表、手机基带电路、电表计时模块、工控板RTC电路的核心计时基准，相比其他频率的谐振元件，32768Hz的晶振功耗极低，适合电池供电的低功耗设备长期运行，一颗纽扣电池即可支撑计时电路连续工作数年。建模过程中需要重点关注几个关键尺寸边界：首先是圆柱主体的直径与总高度，这部分尺寸决定了元件在PCB上的垂直占用空间，在做紧凑结构设计时，比如超薄智能电表、便携通讯终端的结构堆叠中，必须准确还原主体高度，避免与上方的结构外壳、屏蔽罩发生干涉；

　　其次是引脚的弯折位置与伸出长度，引脚从本体引出后的垂直段长度、弯折后的水平段长度，直接决定了元件插装后与PCB板面的贴合度，若垂直段过长，会导致元件本体浮高，焊接后容易出现歪斜、受外力后引脚断裂的问题，若垂直段过短，则会导致本体紧贴PCB，焊接时的热量容易传导到晶振内部，影响晶片的频率特性，甚至造成密封失效。另外，外壳上的标识印刷位置也需要在模型中准确还原，标识包含元件频率参数、型号信息，在生产装配的目视检查环节，作业人员需要通过标识方向判断元件极性与安装方向，虽然这类两脚晶振无严格极性要求，但统一标识朝向有助于生产过程中的品质管控，减少错件、反向安装的排查成本。从结构可靠性角度设计，

　　这类晶振的引脚与外壳的连接部位采用玻璃绝缘子烧结工艺，既保证引脚与金属外壳之间的绝缘性能，又能提供足够的机械强度，在建模时还原绝缘子部位的微小凸台结构，能够帮助结构工程师评估引脚根部的应力集中情况，在产品做跌落、振动可靠性测试时，引脚根部是最容易出现断裂失效的位置，准确的模型可以提前模拟装配后的应力分布，优化引脚弯折角度与安装固定方式，比如在引脚部位增加点胶固定，分散振动时的应力，提升产品整体可靠性。在通讯终端设备的设计中，这类晶振通常布置在主控芯片、时钟芯片的周边，布线时需要尽量缩短走线长度，减少外界电磁干扰对时钟信号的影响，准确的三维模型可以帮助PCB工程师在布局阶段就预留出足够的安装空间，同时评估晶振与周边高大元件的距离，避免生产过程中出现元件贴装干涉、无法插装的问题。不同于贴片晶振的表贴安装方式，直插式圆柱晶振的机械强度更高，抗振动性能更好，在工业类通讯设备、车载电子模块中应用更为广泛，这类设备的工作环境更恶劣，温度变化范围大、振动冲击强，金属密封的圆柱外壳能够提供更好的防护等级，保证内部石英晶片在复杂环境下依然能够稳定输出基准频率。建模时还需要注意外壳的圆角细节，圆柱主体的上下端边缘都做了微小的圆弧过渡，避免锐边在装配过程中划伤绝缘导线、操作人员手指，同时也能提升外壳的结构强度，减少受挤压时的变形量，一旦外壳发生变形，很容易挤压内部的石英晶片，导致频率偏移甚至晶片碎裂，造成元件失效。
