833H系列通讯用电磁继电器结构设计

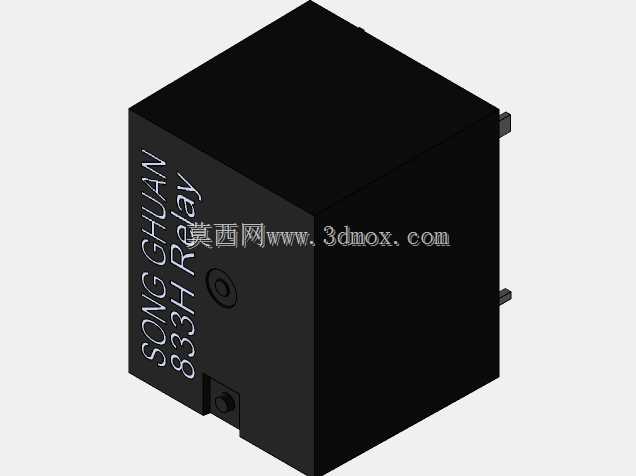

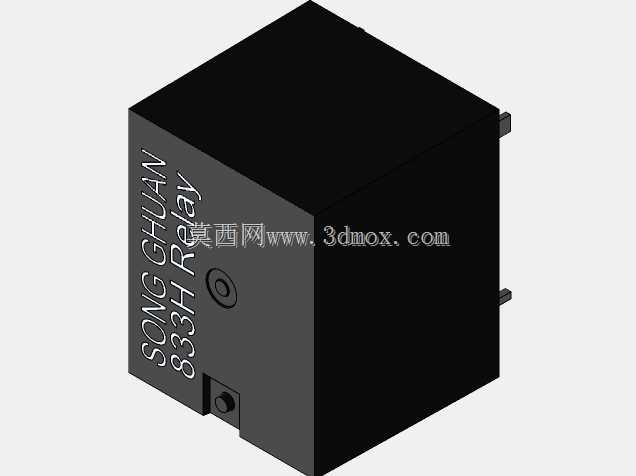

　　在通讯终端设备、小型工控控制板、民用消费电子的信号切换与小功率负载通断场景里，833H系列继电器是应用频次极高的一类电磁式控制元件，这类元件的核心作用是用小电流控制信号去驱动大电流负载回路的通断，同时实现控制端与负载端的电气隔离，避免强电回路的干扰串入弱电控制侧，保障前端控制电路的运行稳定性。从结构设计层面来看，这款继电器采用立方体塑封外壳结构，外壳选用阻燃级工程塑料注塑成型，表面做哑光磨砂处理，侧面丝印清晰标注型号与品牌标识，既可以在生产装配环节快速识别元件规格，也能在设备后期运维时方便检修人员快速排查元件故障。外壳侧面预留的引脚安装位采用直插式排布设计，引脚间距严格匹配通用PCB板的孔位标准，在波峰焊或者手工焊接工序中，

　　不需要额外定制转接板就可以直接完成装配，引脚本身采用镀锡铜合金材质，兼顾导电性能与焊接附着力，长期在高低温交变环境下使用也不容易出现引脚氧化、虚焊脱落的问题。在设计这款继电器的三维结构时，首先要明确安装边界的约束条件，这类小型继电器的整体外形尺寸适配常规PCB板的元件安装高度限制，不会因为元件高度过高导致设备外壳装配干涉，外壳侧面的定位凸点设计，能够在插件工序中快速卡入PCB板的定位孔，避免焊接过程中元件出现偏移歪斜，保证批量生产时的装配良率。内部电磁机构的布局完全贴合外壳内部空间，线圈绕组、衔铁、触点组件的排布经过反复优化，在保证触点接触压力、动作响应速度满足设计要求的前提下，尽可能压缩整体体积，适配当下电子设备小型化、

　　集成化的设计趋势。触点部分采用银合金材质，既保证导通时的接触电阻足够小，减少长期带载工作时的触点发热，也能提升触点的抗电弧烧蚀能力，延长元件的实际使用寿命，在额定负载条件下可以稳定完成数万次的通断动作，不会轻易出现触点粘连、接触不良的故障。从实际选型应用的角度来说，这类继电器常被用在通讯设备的信号回路切换、小型电源模块的输出通断控制、智能家居控制板的负载驱动等场景，设计选型时除了要确认线圈额定电压、触点负载电流这些核心电气参数，还要重点核对元件的外形尺寸、引脚排布、安装高度这些机械参数，避免出现结构干涉无法装配的问题。这款三维模型完整还原了继电器的外部结构细节、引脚位置、外壳标识与安装特征，结构设计人员在进行PCB布局、

　　设备整机结构设计时，可以直接调用这个模型进行装配干涉检查，提前预判元件与周边结构件、其他电子元件的位置冲突，减少后期打样验证时的改模次数，缩短产品的整体开发周期。在建模过程中，对外壳的脱模斜度、引脚的倒角、侧面定位凸点的尺寸都做了精准还原，完全匹配实物的装配公差要求，不会出现模型尺寸与实物偏差过大导致的装配仿真失效问题，对于需要进行整机结构验证、元件库搭建的设计人员来说，能够有效提升建模与设计校验的效率。
