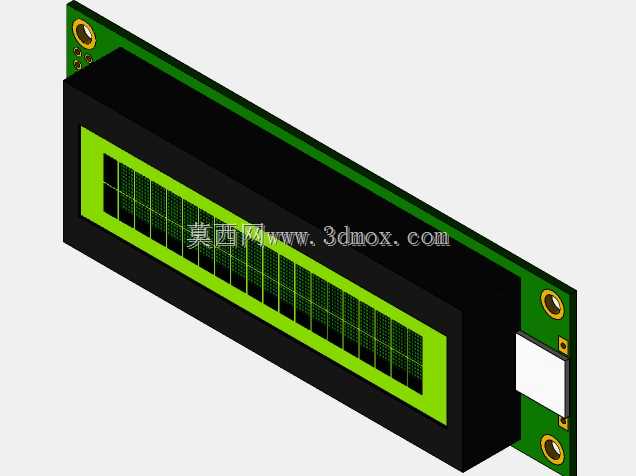

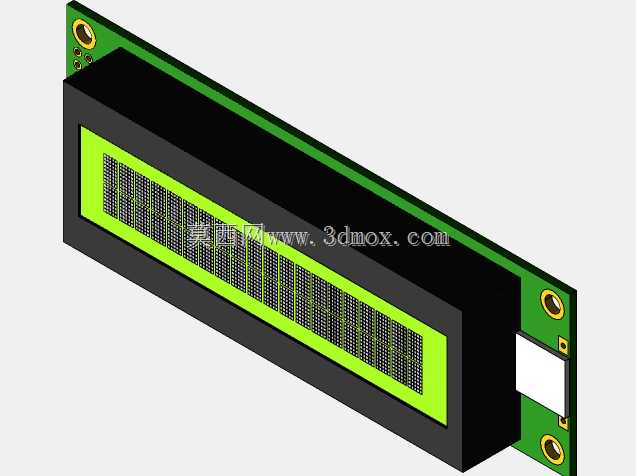

Powertip PC2002字符型液晶显示模组

　　在工业控制、嵌入式开发、小型智能设备的硬件设计环节里，字符型液晶显示模组始终是人机交互链路里成本可控、可靠性突出的核心显示部件，这款PC2002规格的LCD模组，是2行16字符显示规格里应用覆盖面极广的成熟款型，从简易数控操作台、小型检测仪器面板，到自助终端的状态提示区、老旧工控设备的替换备件，都能看到这类模组的应用身影。

　　从实际使用场景来看，这类字符屏不需要复杂的图形显存驱动，仅靠基础的并行IO口就能完成字符输出，对主控芯片的性能要求极低，哪怕是8位的低端单片机也能顺畅驱动，非常适合用在不需要复杂图形显示、仅需输出运行参数、状态提示、故障代码的设备上，比如小型温控器的温度数值显示、流水线计数装置的计数结果输出、门禁设备的操作提示、电源模块的电压电流参数展示，都能依托这类模组完成稳定的信息传递，相比段码屏它能显示自定义ASCII字符，灵活度更高，相比彩色TFT屏它的功耗更低、强光下可视性更好、抗干扰能力更强，在工业现场复杂电磁环境下的长期运行稳定性更有优势。

　　从产品功能特性来看，这款模组采用标准的HD44780兼容控制芯片，内置完整的字符发生器，支持常用英文字符、数字、常用符号的直接调用，不需要额外取模操作，开发门槛极低；显示区域采用黄绿底黑字的STN显示模式，自带背光结构，在光线昏暗的设备柜内部、夜间操作场景下也能清晰辨识显示内容，同时这种配色的屏幕可视角度范围适配常规设备面板的安装高度，操作人员站立操作时不会出现偏色、内容看不清的问题。模组的接口采用标准的单排排针设计，引脚定义完全遵循行业通用规范，电源、地、数据口、控制口的排列顺序和市面同规格产品完全兼容，做硬件替换时不需要重新改板，直接插拔就能完成备件更换，对于老旧设备的运维来说能大幅降低维修成本。

　　从设计思路层面拆解，这款模组的结构设计完全围绕工业场景的安装便利性做考量，PCB板采用长条形布局，显示区域居中布置，板边预留的两个金属安装孔位完全匹配行业通用的安装孔距，不管是用铜柱固定在塑料面板背面，还是用螺丝直接锁在设备壳体的安装柱上，都能保证屏幕显示区域和面板开窗位置精准对齐，不会出现偏位、漏边的问题。PCB板上的驱动电路、背光电路全部做了板载集成，不需要额外搭配驱动板，整体厚度控制在极小的范围内，哪怕是内部空间局促的手持设备、薄型面板装置也能顺利装入。屏幕和PCB之间的连接采用导电胶条压合结构，相比排线焊接的结构抗振动性能更好，在有持续振动的工业设备上长期使用也不会出现接触不良、显示缺划的问题。

　　关于外形尺寸与安装边界，这款模组的PCB长宽尺寸完全遵循2002字符屏的行业通用规格，长度方向适配面板上标准的16字符屏开窗尺寸，宽度方向预留的安装边宽度刚好匹配常规面板的压边结构，安装时只需要在面板上开出对应尺寸的矩形开窗，将屏幕从背面推入，用卡扣或者螺丝固定即可，不需要额外做复杂的定位结构。屏幕的有效显示区域尺寸和字符排布完全匹配2行16字符的显示规格，每个字符的点阵尺寸为5*8，字符之间预留了标准的点距间隙，显示内容清晰不拥挤，操作人员在1米左右的常规操作距离下就能轻松读取屏幕上的内容。模组的背光供电和逻辑供电采用统一的5V直流供电，不需要额外提供多路电源，硬件布线时只需要从主控板引出一根5V电源线、一根地线以及对应的控制信号线即可，布线难度极低。另外，模组的PCB板边缘做了圆角处理，安装时不会划伤操作人员的手，也不会刮坏设备内部的连接线，板上的元器件全部采用贴片工艺，整体高度不超过PCB板上表面2mm，不会和面板背面的加强筋、其他元器件产生结构干涉，在做结构堆叠设计时能大幅减少空间校核的工作量。

　　在实际选型过程中，这类字符屏的适配性极强，只要设备的显示需求停留在字符、数字、简单符号的输出层面，不需要显示图形、图片、中文汉字（部分版本可通过自定义字符实现简单汉字显示），选用这类模组都能在成本、可靠性、开发周期之间找到最优的平衡点，尤其是在做设备改型、旧款产品升级时，直接沿用这类成熟模组的安装尺寸和接口定义，能直接复用之前的结构图纸和硬件驱动代码，大幅缩短产品的开发周期，减少开模、改板的额外成本。
