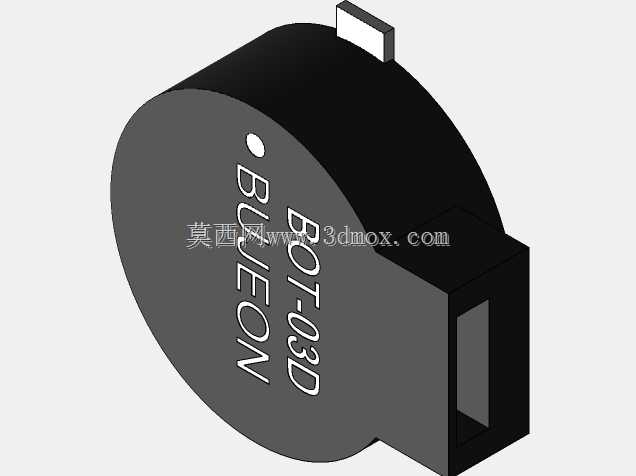

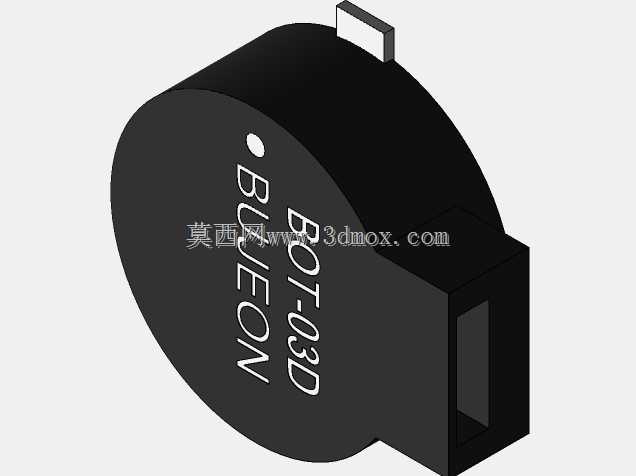

　　做消费类电子、小型工控板卡的结构设计时，贴片蜂鸣器的选型和安装边界校核是经常要碰的环节，这款BOT-03D贴片蜂鸣器的三维结构，刚好覆盖了这类侧发声贴片蜂鸣器的典型设计特征，能给板卡布局、结构干涉校核提供很具象的参考。先从实际应用场景说，这类贴片蜂鸣器不像直插蜂鸣器需要预留过孔焊接位，完全适配SMT回流焊工艺，现在很多轻薄型的手持检测设备、小型机器人控制板、智能家居传感模块、便携通讯终端里，都会用这类封装的蜂鸣器，毕竟整板贴装的时候能减少一道手工插件工序，也能压缩板卡垂直方向的占用空间，对追求薄型化的电子产品来说适配性很强。

　　从功能特性来看，这款蜂鸣器属于侧出声的贴片式电磁蜂鸣器，发声方向平行于PCB板面，和常见的顶发声贴片蜂鸣器出声方向有明显区别，在结构堆叠的时候，如果PCB正上方被显示屏、电池或者其他结构件遮挡，侧出声的结构就能避免出声孔被遮挡导致的音量衰减，不用特意在外壳正上方预留出声开孔，给工业设计的外观布局留了更多调整空间。它的引脚采用贴片式焊盘设计，两个焊接引脚分布在本体侧下方，焊接后和PCB贴合的平整度有保障，能承受常规SMT制程的温度冲击，不会出现插件蜂鸣器常见的引脚歪斜、焊接后本体倾斜的问题。

　　再说到设计思路，这款蜂鸣器的本体采用圆形谐振腔加侧方出声槽的组合结构，圆形的谐振腔内部空间利用率高，能在有限的体积内保证足够的谐振容积，满足额定频率下的声压输出要求；侧方延伸的出声结构刚好把谐振产生的声波导向平行于PCB的方向，本体上的定位标记点也做了明确的极性标识，能避免SMT贴装的时候出现极性反向的问题，毕竟蜂鸣器是有极性的器件，贴反了会出现不发声或者声压异常的问题，这个定位凸点和表面丝印的极性标识对应，不管是贴片机的视觉识别还是人工复检都能快速判断方向。本体顶部的小凸台结构，是贴装时的吸嘴拾取位，平整的顶面能保证贴装吸嘴吸附的时候不会漏气，提升贴装的良率，这个细节很多新手建模的时候容易忽略，要么把顶面做的全是曲面要么没有预留平整吸附位，实际生产的时候就会出现吸嘴取料不稳掉件的问题。

　　关于外形尺寸和安装边界，这款蜂鸣器的圆形本体直径是这类贴片蜂鸣器的常规尺寸，整体厚度控制得比较紧凑，贴装到PCB上之后，本体最高处距离板面的高度不会占用过多垂直空间，侧方出声槽的位置距离焊盘有足够的安全距离，焊接的时候锡膏不会顺着缝隙流进出声槽堵塞出声孔。做PCB布局的时候，要注意在蜂鸣器出声方向预留至少1mm的净空区域，不要布置过高的元器件，不然会反射声波导致出声失真；焊盘的尺寸要和器件引脚完全匹配，不要做的过大或者过小，过大容易在回流焊的时候出现锡量过多把器件顶歪的问题，过小则会导致焊接强度不足，过波峰或者做跌落测试的时候容易脱落。另外要注意，这类贴片蜂鸣器的谐振腔是密封结构，建模的时候不要随意在本体上增加开孔或者切割结构，不然会破坏内部的谐振空间，直接导致声压下降、频率偏移，没法满足使用要求。在做整机结构装配的时候，外壳对应出声的位置要开直径不小于2mm的出声孔，孔位和蜂鸣器出声槽的水平偏差不要超过1mm，不然会出现音量偏小的问题，如果外壳和蜂鸣器之间有泡棉密封的话，泡棉的开孔要完全对准出声槽，避免泡棉遮挡出声路径。很多结构工程师在做堆叠的时候，只考虑器件的占位尺寸，忽略出声路径的预留，最后打样出来才发现蜂鸣器音量不够，又要反复改模调整孔位，提前用精准的三维模型做干涉校核和路径模拟，就能提前规避这类问题，减少试错成本。
