单级悬臂式离心泵整机结构三维数模

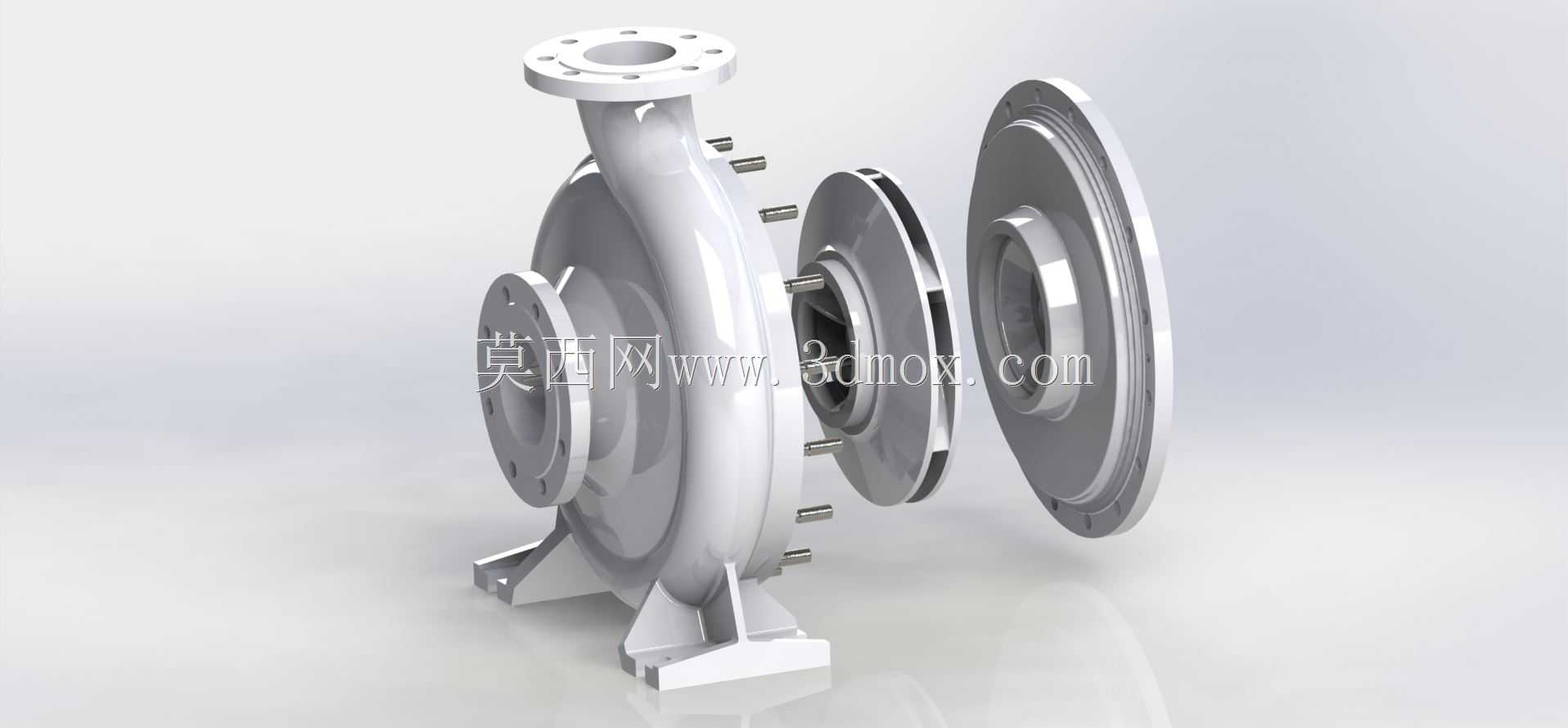

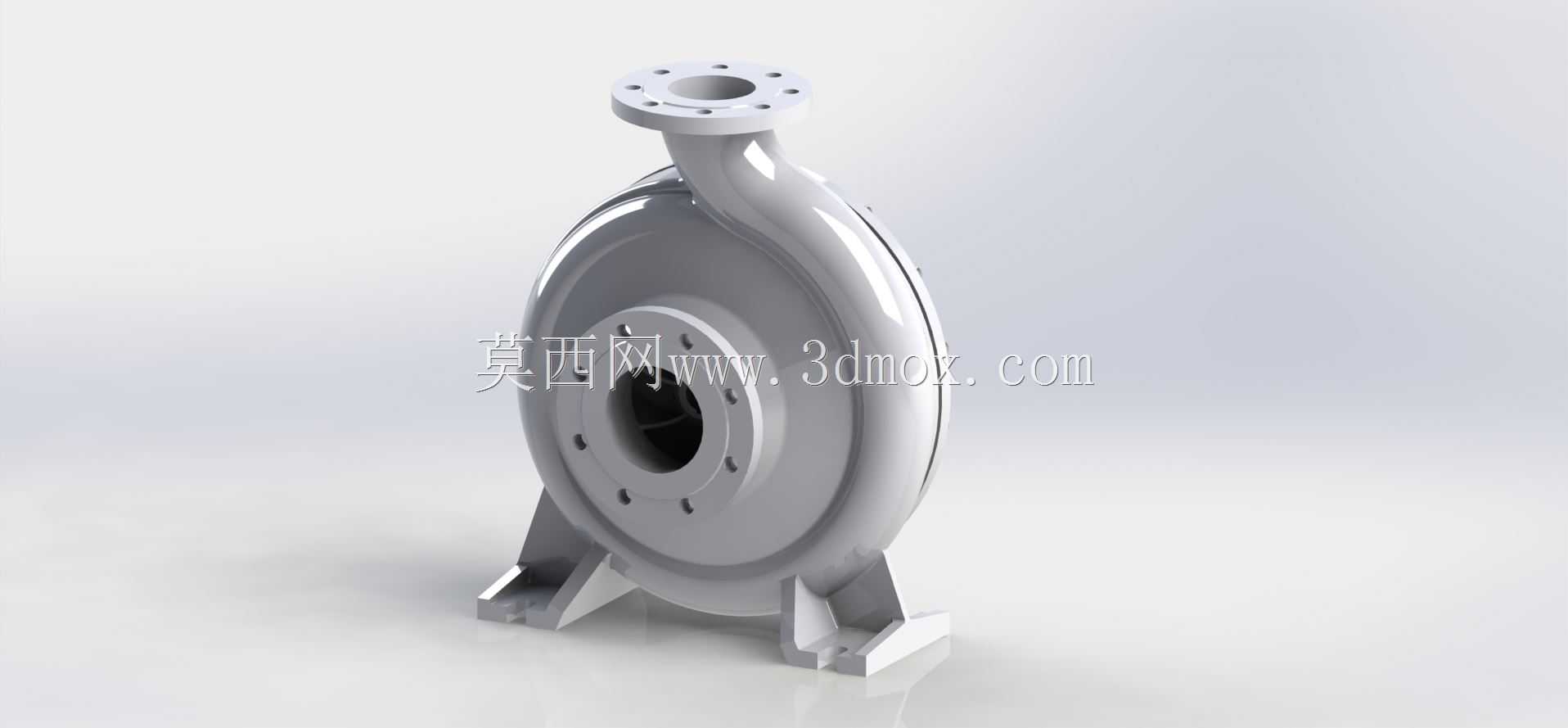

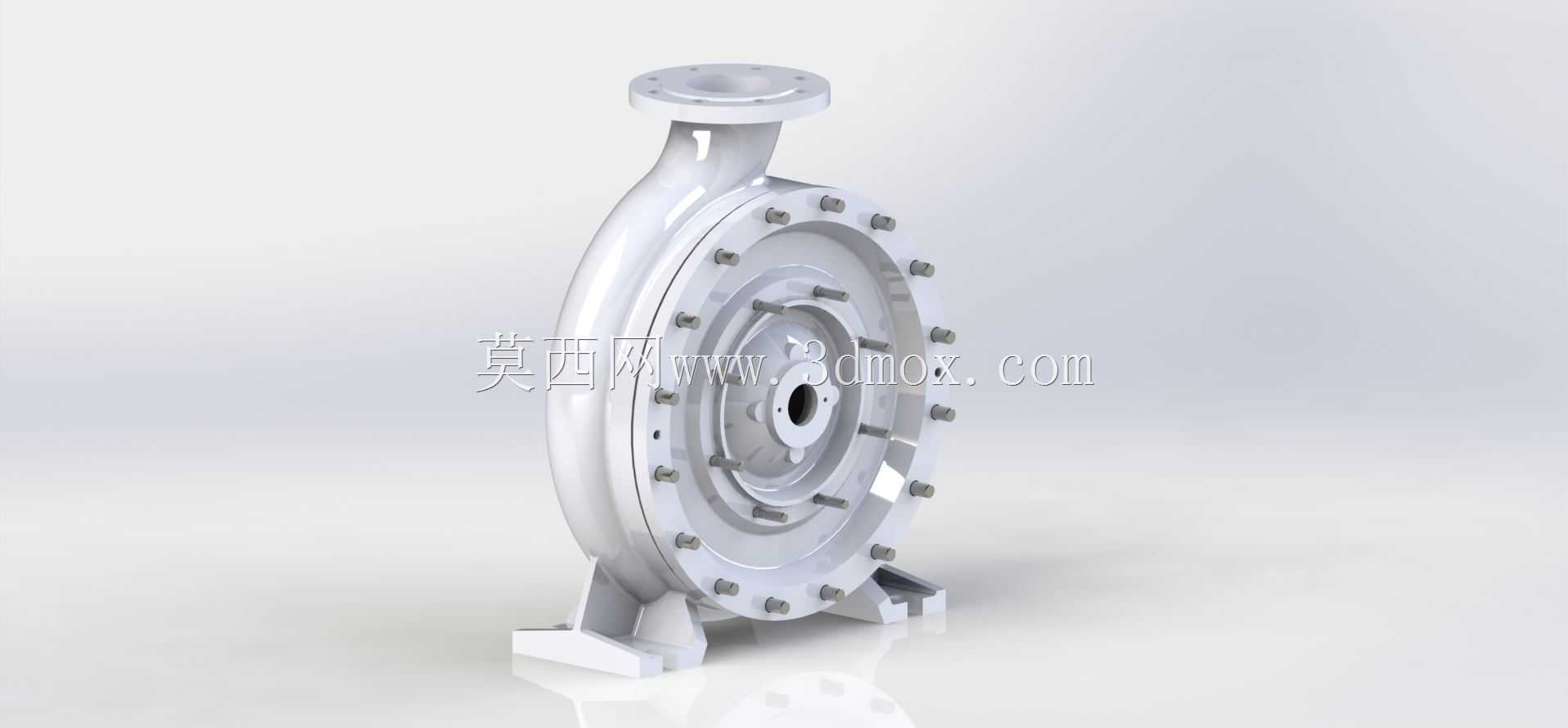

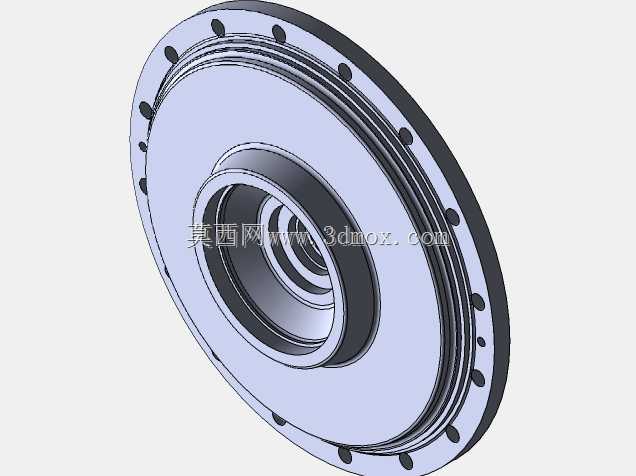

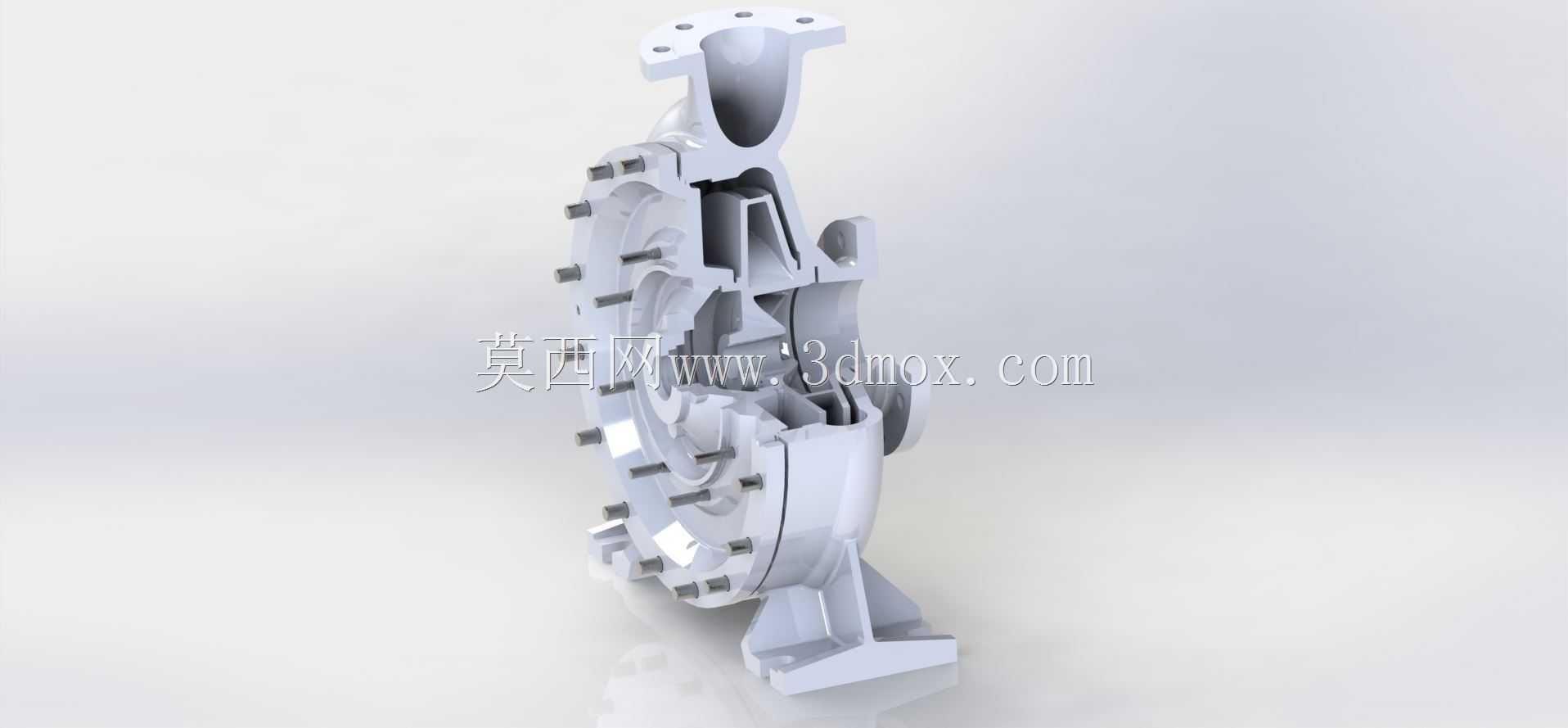

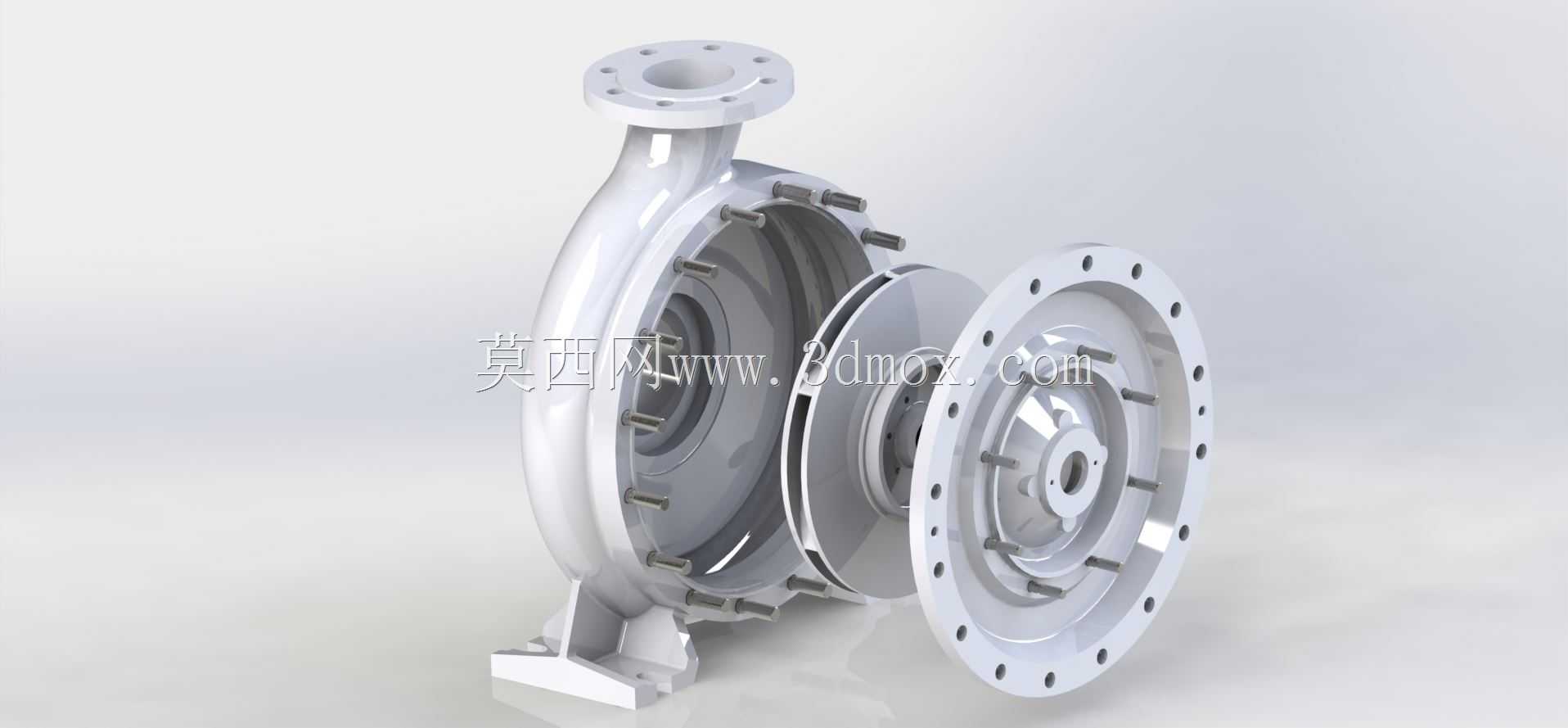

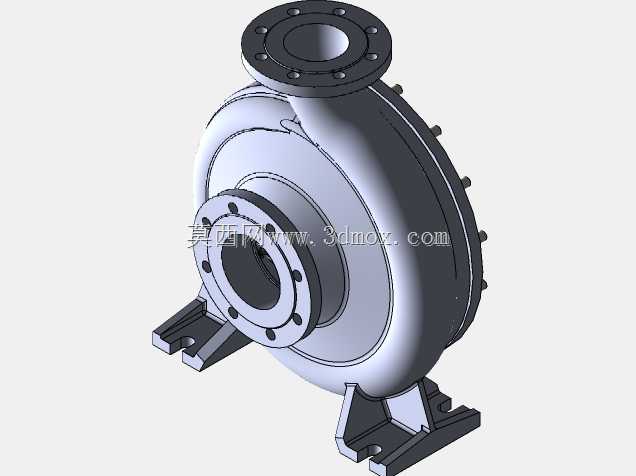

　　在化工流程、市政供水、暖通循环、工业冷却水系统等场景中，单级离心泵是应用占比最高的流体输送设备，本次构建的三维数模完整还原了125-100-400规格离心泵的全部结构细节，可直接用于设备选型校核、管路布局干涉检查、维修拆装模拟、教学演示等场景。从结构设计逻辑来看，该泵采用后开门式悬臂结构，检修时无需拆卸进出管路与电机，仅需拆开联轴器连接段即可将转子部件整体抽出，大幅降低现场运维的拆装工作量，这一设计思路也是中大型卧式离心泵的主流选型方向。泵壳采用螺旋形压水室结构，流道断面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能够将叶轮甩出的高速流体平稳收集，逐步将流体的动能转化为压力能，降低流道内的水力损失，泵壳顶部设置排气螺塞接口，

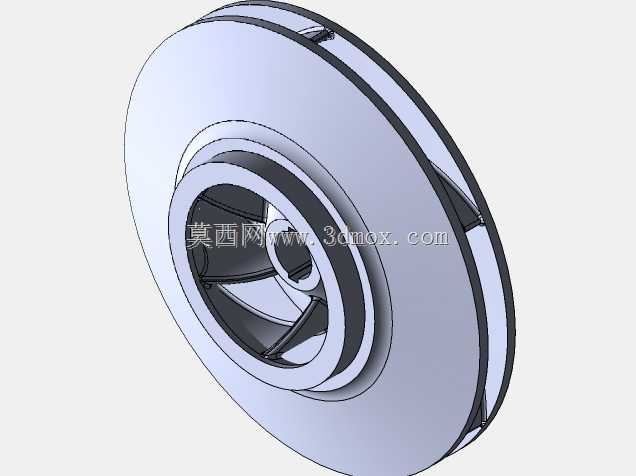

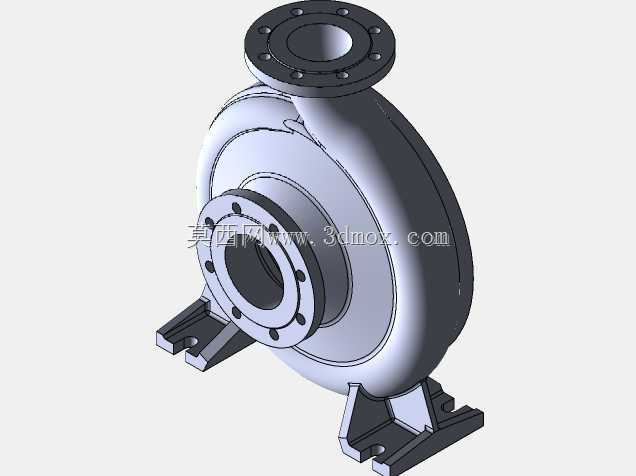

　　初次启泵时可排出泵腔内部空气，避免气缚现象导致泵无法正常吸液，底部设置排污螺塞接口，停机检修时可排空泵腔内残留介质，防止冬季冻裂或介质沉积结垢。进出口法兰采用标准凸面法兰结构，进口通径125mm、出口通径100mm，法兰螺栓孔分布圆直径、密封面尺寸完全匹配对应压力等级的管路法兰标准，可直接对接同规格工业管路，无需额外配置过渡接头。叶轮采用闭式离心叶轮结构，前后盖板与叶片一体成型，叶片为后弯式扭曲叶片，能够在保证扬程参数的前提下降低轴功率消耗，叶轮通过键与轴连接，端部采用叶轮螺母锁紧，螺母旋向与泵轴旋转方向相反，运行过程中可在介质反作用力下实现自锁紧，避免长期运行后螺母松动。泵轴采用阶梯轴结构，轴肩位置分别定位叶轮、机械密封、

　　轴承内圈，受力段做调质处理提升抗扭强度，与密封配合的轴段做高光洁度磨削处理，降低机械密封动环的磨损速率。轴承组件采用两套深沟球轴承背对背安装，可同时承受径向载荷与残余轴向力，轴承箱设置注油嘴与油位观察孔，采用脂润滑方式时可定期补充润滑脂，部分改型版本也可适配稀油润滑结构。轴封位置采用集装式机械密封结构，相比传统填料密封泄漏量更低、使用寿命更长，密封腔设置冲洗接口，可外接冲洗液对密封端面进行冷却冲洗，避免输送含颗粒介质时密封端面快速磨损。支座采用一体式铸造支脚结构，两个支脚对称分布在泵壳下半部分，支脚位置设置地脚螺栓安装孔，安装时可通过垫铁调整泵体水平度，保证泵轴与电机轴的同轴度误差在允许范围内，避免运行过程中出现振动超标、

　　轴承过热等问题。联轴器采用弹性柱销联轴器结构，可补偿泵轴与电机轴之间的少量同轴度偏差，同时缓冲启动过程中的扭矩冲击，柱销采用耐磨聚氨酯材质，磨损后可快速更换无需拆卸两半联轴器。建模过程中对所有配合面的尺寸公差做了对应还原，比如叶轮口环与泵壳口环的配合间隙、轴承与轴及轴承箱的配合公差、机械密封的安装定位尺寸都符合行业设计规范，在三维环境中可直接做虚拟装配验证，检查是否存在装配干涉、拆装路径是否合理，也可将模型导入仿真软件做流场分析、结构应力分析，校核泵壳在额定压力下的强度、转子部件的临界转速是否满足运行要求。对于设备运维人员来说，该模型可用于制作拆装培训课件，直观展示泵内部的零件装配关系，帮助运维人员快速掌握设备结构，减少现场拆装时的零件损坏概率；对于管路设计人员来说，可将模型直接置入厂区管路三维布局中，核对泵的安装空间、进出口管路走向是否合理，提前规避管路与泵体、电机的干涉问题，减少现场施工的返工量。需要注意的是，该规格泵的叶轮名义直径为400mm，安装时需要预留足够的转子抽出空间，也就是泵体联轴器端需要预留至少一倍转子长度的检修空间，否则后期检修时无法将转子部件整体抽出，会大幅提升运维难度。泵的进出口管路需要设置独立支撑，不能将管路重量直接作用在泵体法兰上，否则长期运行会导致泵壳变形、口环磨损加剧、轴封泄漏等问题，这些安装边界条件在建模时也通过结构细节做了对应体现，比如支脚的承载位置、法兰的受力方向都符合实际安装的受力逻辑。
