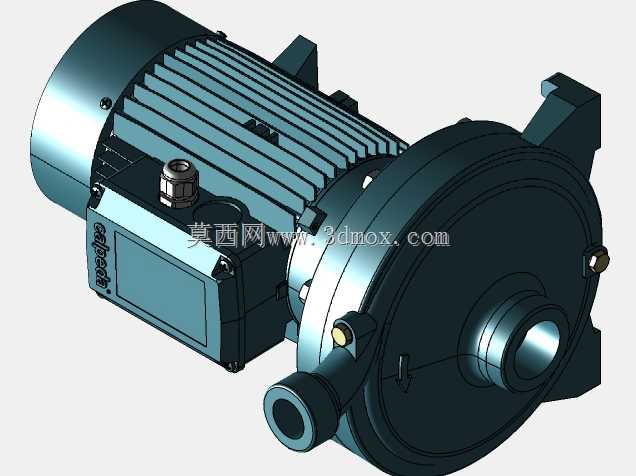

Calpeda NM25 20 BA卧式离心泵结构设计

　　这款卧式单级离心泵的三维结构还原，完全围绕民用供水、小型工业循环系统的实际安装与运行需求展开，建模过程中优先考虑了现场安装的边界约束与运维拆装的操作空间，没有做多余的艺术化修饰，所有结构特征都对应实际量产泵型的加工与装配逻辑。从安装场景来看，该泵适配25mm口径的进出水管路，常规安装于建筑供水增压、暖通空调水循环、小型冷却系统回路、园林喷灌管网等场景，泵脚的安装孔位完全匹配通用泵架的安装尺寸，建模时特意保留了安装孔的倒角与沉台结构，方便选型人员直接核对安装螺栓的规格与预埋基础的开孔位置，避免现场安装时出现孔位错位、螺栓无法穿入的问题。泵体与电机采用直联共轴结构，没有额外的联轴器部件，这种设计的核心考量是压缩整机的轴向尺寸，

　　对比带联轴器的同参数泵型，轴向长度缩短近三分之一，适合安装在空间局促的设备间、机柜内部或者成套供水机组的集成架上，建模时严格对齐了电机轴与泵叶轮的同轴度基准，还原了轴封位置的配合公差带结构，能直观看到机械密封的安装腔室与轴套的配合间隙，方便结构设计人员核对轴封选型的适配性，也能为运维人员拆解更换密封件提供清晰的结构参考。从功能特性的结构体现来看，泵腔的流道做了顺滑的圆弧过渡建模，没有出现直角转折的结构，对应实际铸件的流道打磨要求，能减少流体在泵腔内的湍流损失，提升运行效率；进水口采用轴向水平布局，出水口为垂直向上布局，符合管路布设的常规习惯，进出口的法兰端面保留了密封槽结构，可直接适配标准法兰垫片的安装，

　　建模时标注了法兰的螺栓孔分布圆直径，方便管路设计人员直接匹配对应法兰的加工尺寸。电机部分的散热筋结构完全按照实际电机的散热需求排布，筋条的高度、间距都对应风冷散热的流道设计，电机接线盒的位置设置在泵体侧上方，预留了接线操作的空间，不会被进出水管路遮挡，接线盒的进线口保留了防水格兰头的安装螺纹结构，能直观看到防护等级对应的密封结构设计。泵体底部设置了泄水螺孔的结构，对应冬季停机排空泵腔存水、防止冻裂的运维需求，建模时还原了螺孔的锥管螺纹结构与密封面位置，方便设计人员核对泄水阀的选型尺寸。在建模思路上，所有部件都按照实际装配的拆分逻辑做了独立的实体建模，电机外壳、定子腔、转子轴、叶轮、泵壳、泵盖、机械密封、泵脚、

　　接线盒等部件都保留了独立的装配基准面，可直接用于生成爆炸图、装配工艺指导文件，也能导入仿真软件做流场分析、结构强度校核，不需要额外做几何清理。外形尺寸方面，整机的安装中心高、进出口中心距、泵脚的跨距都严格按照实际产品的安装尺寸还原，没有做比例缩放，选型人员可以直接将模型导入管路布局装配体中，核对管路走向、安装空间是否存在干涉，不需要反复核对二维图纸的尺寸参数。另外，泵体上的吊环安装孔结构也做了还原，对应整机吊装搬运的受力点位置，方便集成设计时考虑吊装操作的空间预留，避免吊装时与周边设备、管路发生碰撞。整体建模没有省略任何影响安装、装配、运维的细节结构，哪怕是泵体上的铭牌安装位、螺栓头的倒角、密封件的安装槽这些容易被忽略的小结构，都按照实际加工要求做了还原，完全满足结构设计、设备选型、装配模拟的实际使用需求，不会出现模型与实物不符导致的设计返工问题。
