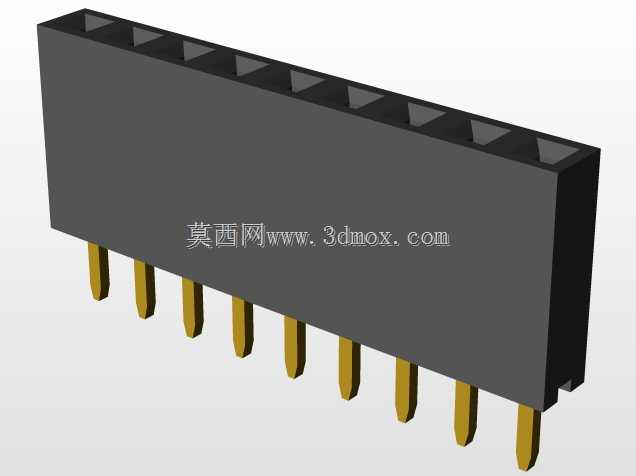

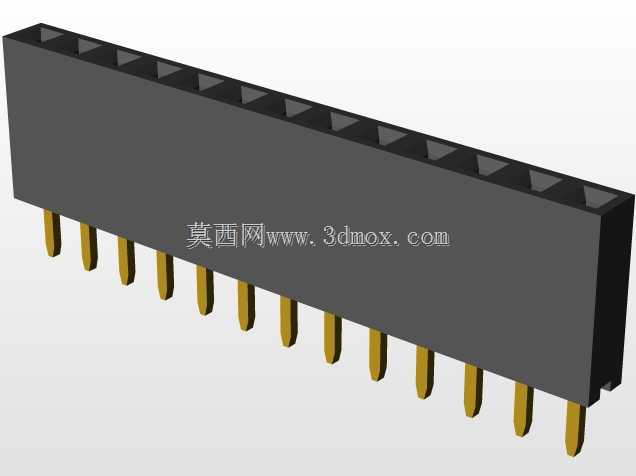

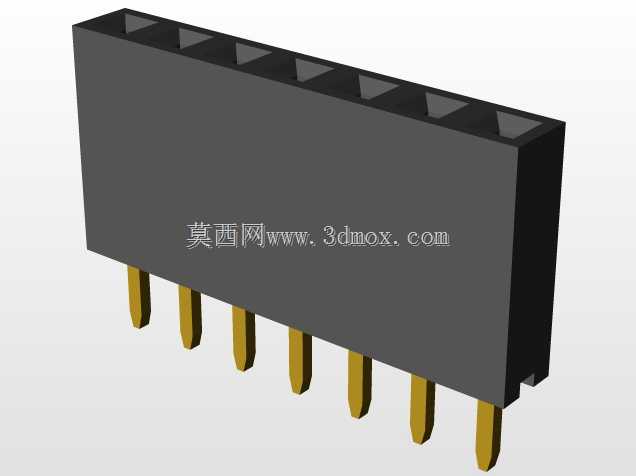

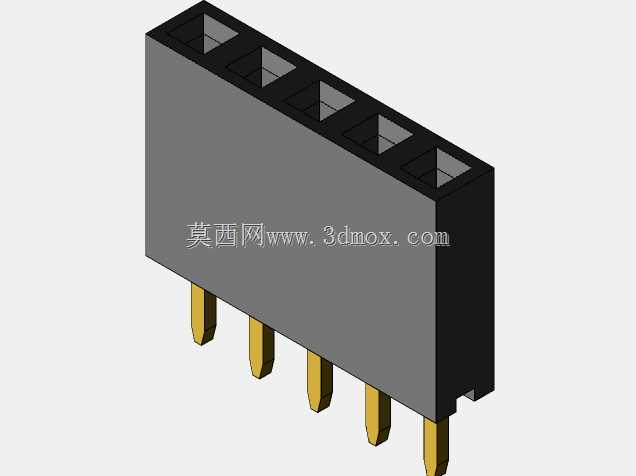

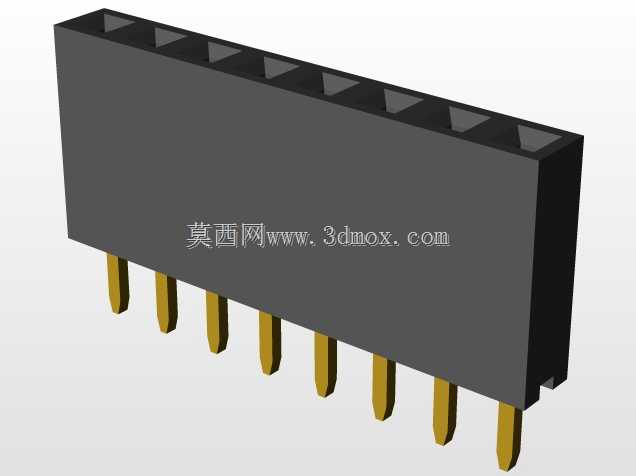

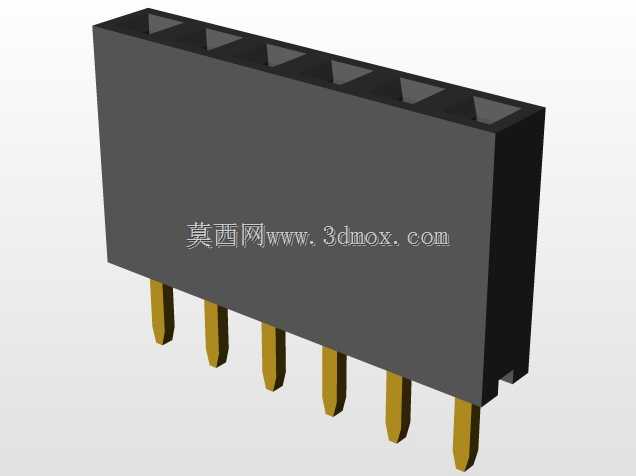

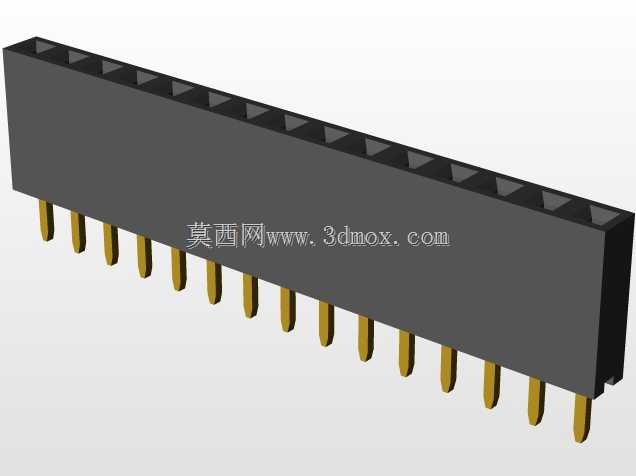

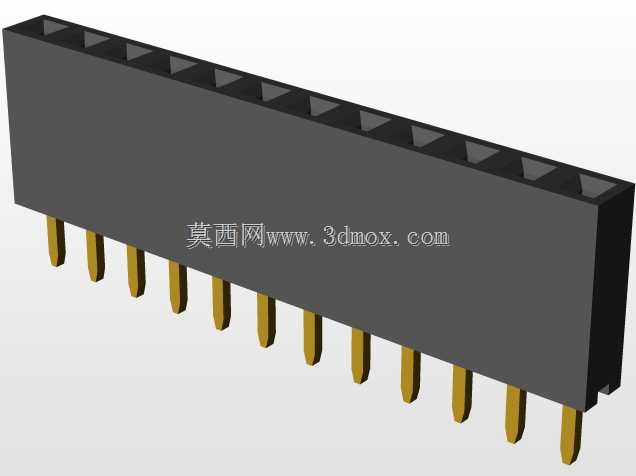

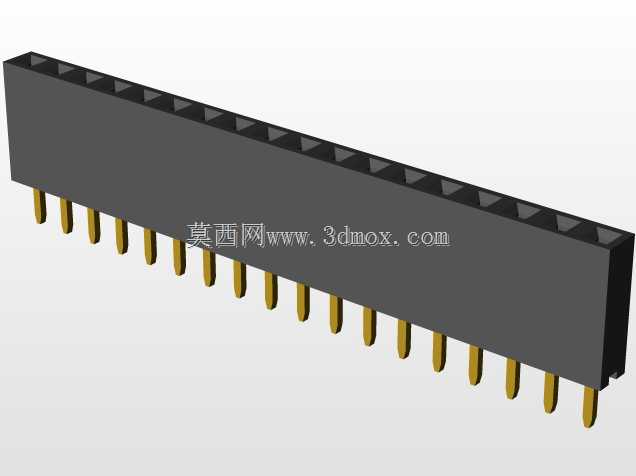

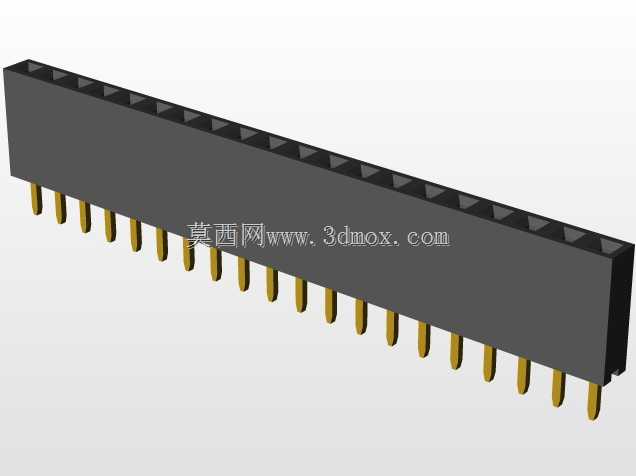

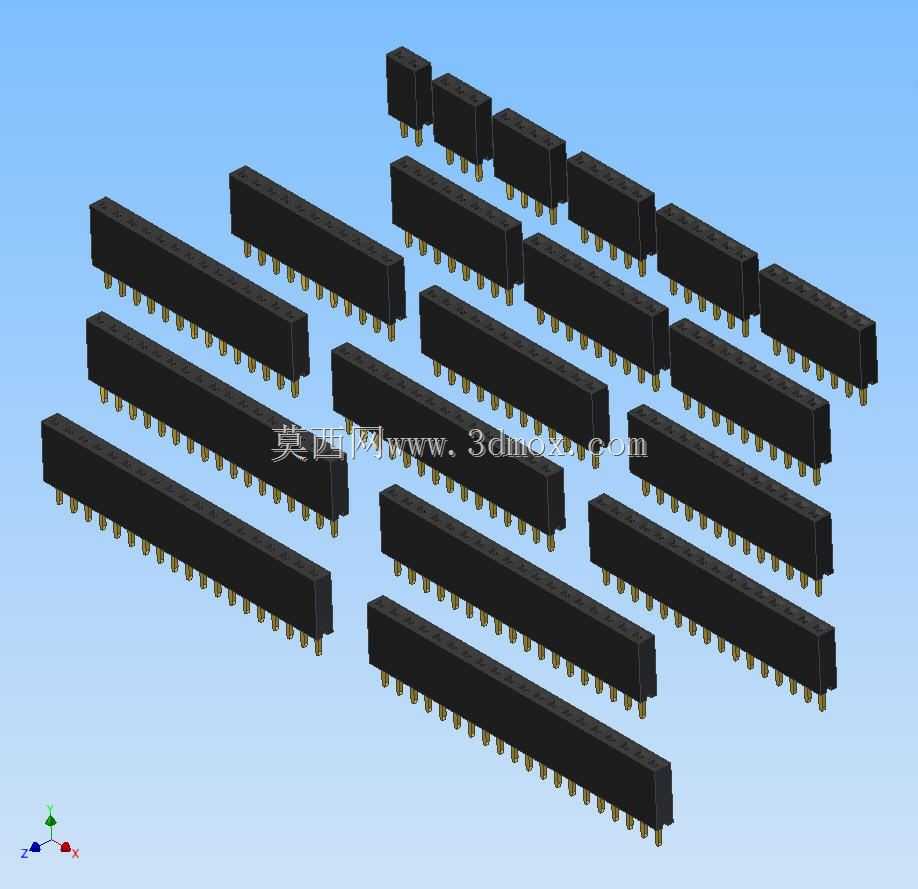

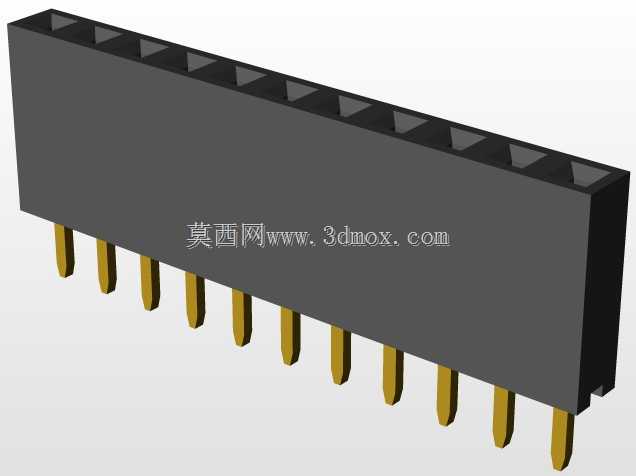

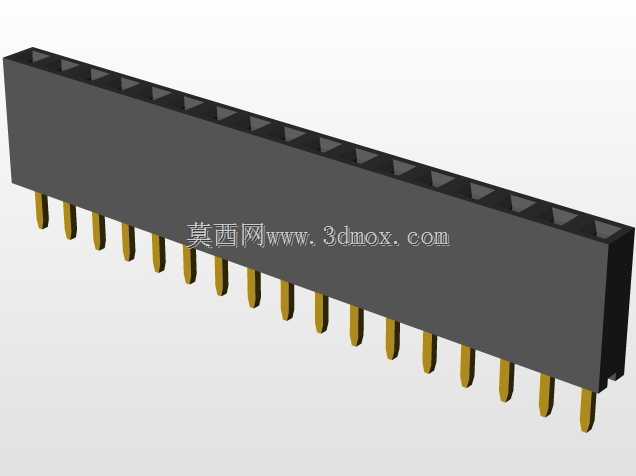

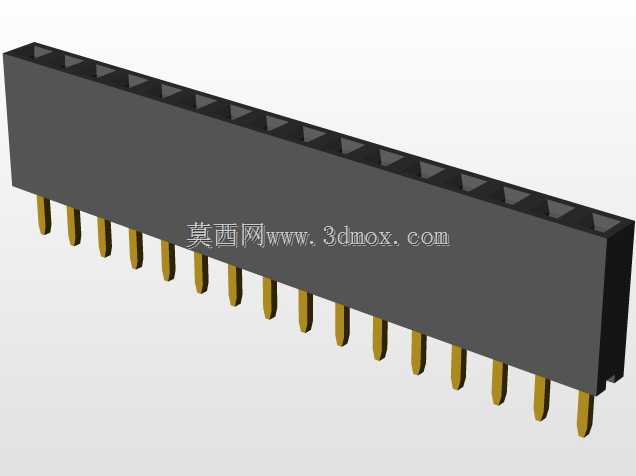

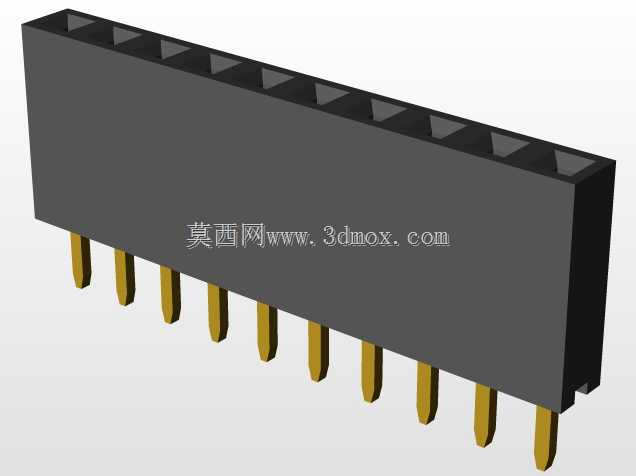

单排直插排针2至20Pin全系列连接器

　　在消费电子、通讯终端、工业控制板卡的板级互联场景中，单排直插排针是应用频次极高的板间连接元件，本次覆盖2Pin到20Pin全规格的排针组，完全匹配常规PCB板卡的信号、小电流传输需求。从实际选型使用的角度看，不同Pin数的排针对应不同的走线密度需求：2Pin、3Pin这类短规格多用于电源正负极接入、简单开关信号引出，常见于小型传感器模块、电源转接板的对外接口；8Pin到16Pin的中长规格多用于并行信号传输，比如老式LCD屏的并行数据接口、IO扩展板的信号引出；20Pin的长规格则多用于高密度的板对板插装连接，在工控IO板、通讯转接模块中十分常见。

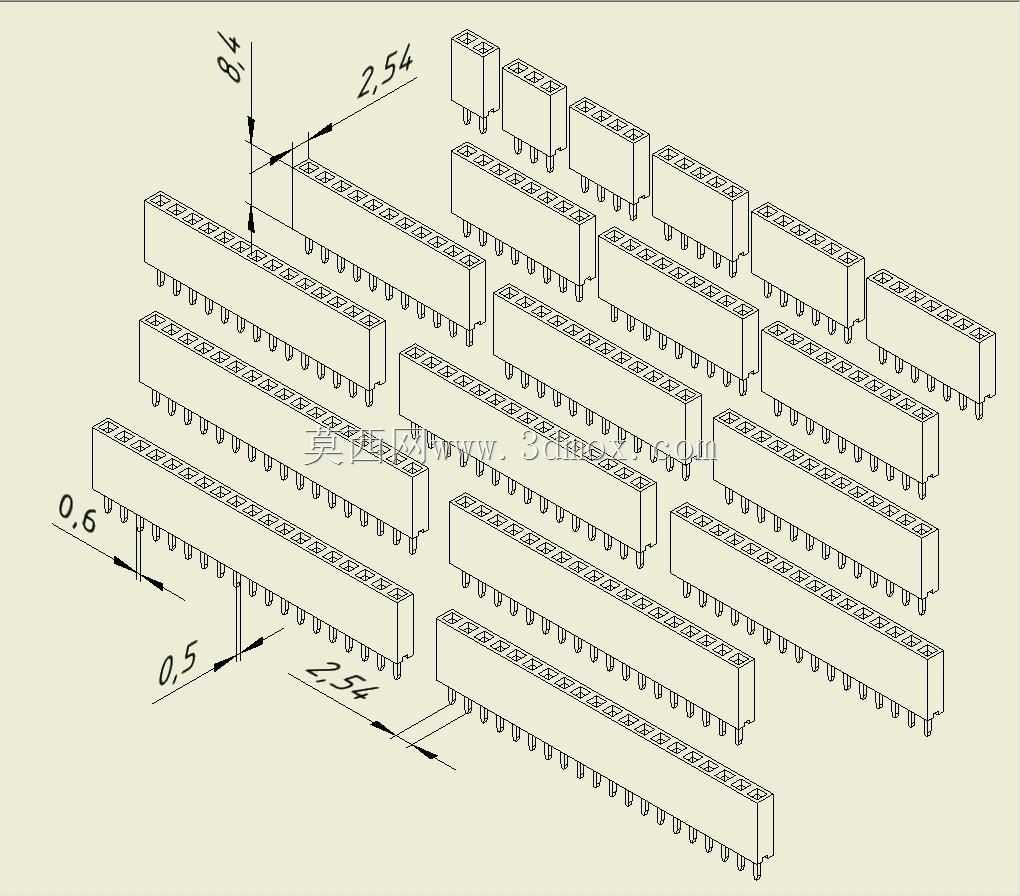

　　从设计细节来看，该系列排针全部采用2.54mm标准间距设计，这个间距是行业通用的通孔插装标准间距，完全匹配常规PCB设计中的100mil网格布线规则，设计人员在绘制PCB封装时不需要额外调整孔位偏移，直接调用标准封装库即可完成布局，能大幅减少布线阶段的孔位对齐工作量。排针的塑高尺寸为8.4mm，这个高度是经过实际装配验证的：当排针插装在PCB上经过波峰焊固定后，塑壳底部距离PCB板面预留了足够的焊锡爬升空间，不会出现焊锡溢到塑壳上方导致针脚短路的问题，同时塑壳顶部距离针脚顶端的长度也刚好匹配常规杜邦母座、跳线帽的插合深度，插合后不会出现松脱或者插不到位的情况。

　　针脚的尺寸设计也充分考虑了实际装配的可靠性：插装端的针脚直径为0.5mm，对应的PCB安装孔推荐设计为0.8mm孔径，这个孔径配合公差既能保证排针在插件工序中可以顺利插入PCB孔位，不会出现针脚歪折无法插装的问题，又能保证波峰焊时焊锡可以充分填充孔壁，形成可靠的焊点，避免虚焊。针脚伸出PCB背面的长度设计为2.6mm，这个长度刚好符合波峰焊的工艺要求，不会因为针脚过长导致过炉后焊锡拉丝，也不会因为针脚过短导致焊点包裹不足影响连接强度。相邻针脚之间的塑壳隔断设计，也能有效避免焊接过程中焊锡桥接导致的相邻针脚短路，降低批量生产时的返修率。

　　在实际选型替换时，该系列排针可以直接兼容市面上同规格的通用排针产品，不需要修改PCB设计，也不需要调整接插件的安装固定结构。从安装边界来看，排针两侧的塑壳边缘距离最外侧针脚的距离为1.27mm，也就是半个标准间距，在PCB布局时只需要在排针外围预留1mm的禁布区，就不会和周边的贴片电容、电阻等元件产生干涉，对于板卡空间紧张的便携类通讯设备、小型控制模块来说，这个尺寸冗余度可以让布局布线更加灵活。另外，该系列排针的针脚采用直插设计，区别于弯针排针的90度出线方向，适合板对板垂直对接的场景，比如核心板和底板的垂直插装连接，相比弯针连接可以节省板卡的横向空间，缩小整机的外形尺寸。

　　从结构可靠性角度看，排针的塑壳采用耐高温的工程塑料材质，可以耐受波峰焊时的260度高温，过炉时不会出现塑壳变形、针脚偏移的问题，针脚和塑壳之间采用过盈压接固定，在插装、拔插母座的过程中不会出现针脚被顶出塑壳的情况，常规民用场景下50次以上的拔插寿命完全可以满足设备调试、维护的需求。在通讯设备的应用场景中，这类排针多用于传输低速控制信号、小电流供电回路，接触电阻稳定，不会因为长期使用出现氧化导致信号传输中断的问题，对于需要长期稳定运行的工业通讯模块、数据采集终端来说，是性价比极高的互联方案。
