双孔接线式电子接插件结构设计

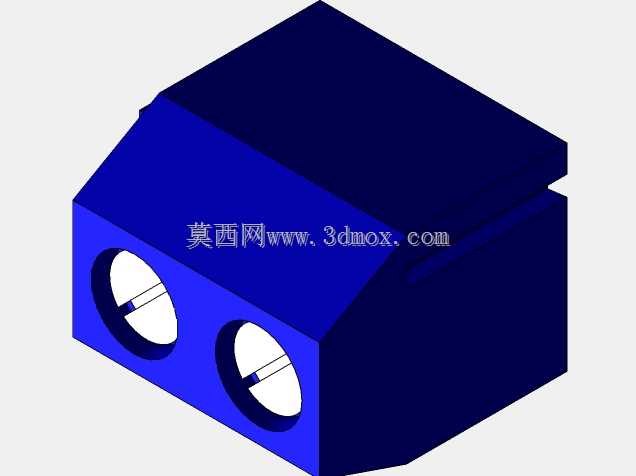

　　这款双孔结构的接插件，主要面向低压电气回路的导线接驳场景，在消费电子内部布线、小型通讯设备接线、工控传感信号转接等场景中都有广泛适配空间，核心作用是实现两根独立导线的快速插接固定，替代传统焊线、拧线的接驳方式，降低现场接线的操作门槛，同时提升接线节点的一致性与抗拉扯性能。从结构设计逻辑来看，整体采用方块式基座加斜顶上盖的组合结构，基座部分选用绝缘工程塑料作为主体材质，两个圆形插接孔平行排布在前端斜面上，斜面倾角的设计充分考虑了人工接线时的操作视角，作业人员无需过度俯身或调整设备角度，就能直观看到插孔位置，快速完成导线插装动作。每个插接孔内部都集成了弹性卡接结构，导线剥头插入后，弹性金属片会自动卡紧导线铜芯，既保证导电接触的可靠性，

　　又能提供足够的拉脱力，避免设备受震动时导线松脱。插脚之间的间距严格控制在5毫米，这个尺寸是经过多轮安规验证选定的，既满足低压场景下的电气间隙要求，避免相邻插脚之间出现爬电、打火风险，又尽可能压缩了接插件的整体体积，适配小型化电子设备的内部安装空间。基座与上盖的配合采用卡扣式连接结构，无需额外螺丝固定，装配时直接压合即可完成组装，生产环节可以直接适配自动化装配线，大幅提升组装效率；上盖的顶面做了平整化处理，既可以在表面印刷型号、极性标识，也能满足多接插件并排紧密安装的排布需求，不会因为表面凸起造成相邻部件干涉。安装边界方面，整体外形为规整的类方块结构，除前端插接斜面外，其余几个外表面均为平直结构，

　　既可以采用嵌入式安装在设备壳体的预留卡槽内，也可以通过背面的胶粘或者卡扣固定在PCB板旁、设备内壁等位置，安装时不需要预留太大的操作空间，两个插接孔的中心距与外形尺寸匹配常规2P接线的空间需求，适配线径在0.5-1.5平方毫米范围内的多股铜芯导线，覆盖绝大多数低压信号传输、小功率供电回路的接线需求。在实际选型应用中，这类接插件常被用在小型通讯终端的内部电源接线、门禁设备的信号转接、小型传感器的出线接驳等场景，相比螺丝固定式的接线端子，它的接线效率提升三倍以上，且不会出现螺丝拧接过紧压断铜芯、拧接过松接触不良的问题，对作业人员的操作技能要求更低，适合批量生产的装配场景。结构建模过程中，重点对插接孔的内部导向结构做了优化，

　　孔口做了15度的导向倒角，导线插入时可以顺着倒角顺利进入卡接位置，不会出现铜丝被孔口顶住散丝的问题；弹性卡接片的位置做了限位设计，导线插到底后会被基座内部的挡块限位，避免插入过深顶坏内部结构，也能保证每根导线的插入深度一致，接触电阻的波动范围控制在极小的区间内，保证长期通电时的温升稳定。外壳的壁厚设计均匀，所有转角位置都做了R0.5的圆角过渡，既避免注塑生产时出现应力集中导致的开裂问题，也能减少组装过程中锐边划伤操作人员、割破导线绝缘层的风险。上盖与基座的配合面做了错位止口设计，扣合后缝隙均匀，既可以阻挡日常使用中的灰尘、少量溅水进入接插件内部，也能提升整体结构的抗扭强度，受到外力挤压时不会轻易开裂松脱。
