板载MicroUSB母座连接器结构

　　板载MicroUSB母座是消费电子、工业控制板卡和小型手持设备中极为常见的板级互连元件，主要承担充电供电、数据传输以及调试通信等接口任务。该类母座通常直接焊接在PCB表面，依靠金属外壳提供插拔导向与屏蔽，内部触点完成电源和信号连接，插针则穿过板孔或贴装在焊盘上，形成稳定的机械固定与电气通路。

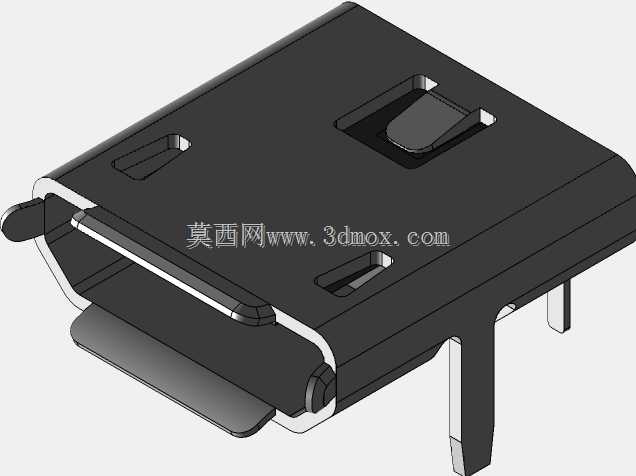

　　从结构布置看，模型完整还原了MicroUSB母座的金属屏蔽壳、绝缘胶芯、接触端子和固定引脚。外壳采用冲压折弯成型，前端开口形成MicroUSB插头的插入导向，两侧及顶面的特征用于增强壳体强度，并在频繁插拔时限制侧向变形。胶芯位于壳体内部，承载多枚弹性接触端子，端子排布与MicroUSB公头针位对应，能够在插头插入后保持可靠接触。两侧固定脚和后方支撑引脚用于波峰焊或回流焊定位，避免接口在受力时从板面掀起。

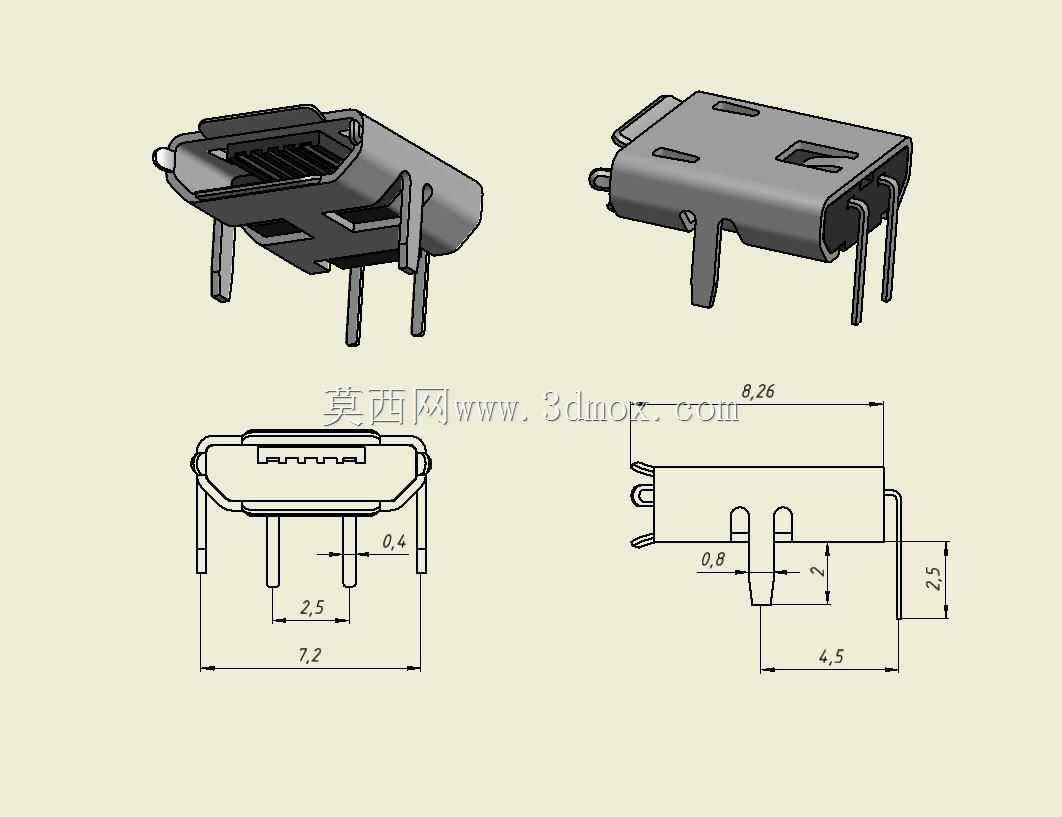

　　尺寸边界方面，图示母座主体长度约7.2mm，宽度方向约8.26mm，端子与固定脚的相对位置、插接口高度以及引脚伸出长度均按实物比例表达。胶芯下方引脚间距、固定脚宽度和外壳包络尺寸，是PCB封装设计时必须核对的关键内容。建模时需要特别关注壳体开口与胶芯舌片的配合关系：舌片不能高出外壳导向面，否则公头插入时会产生干涉；外壳两侧卷边也需保留适当间隙，以容纳插头壳体公差。

　　在实际产品开发中，这类接口常用于便携仪器、控制模块、电源适配器、小型传感器节点和老旧手持终端。选型时不仅要看引脚数量和焊接方式，还要结合PCB板厚、插拔寿命、插拔方向、周边壳体开孔以及线缆拉拽受力综合判断。若设备外壳在接口处设置限位挡墙，母座前端与外壳开口之间应预留装配公差；若接口位于设备边缘，则需要在焊盘附近增加固定铜皮或支架，以降低反复插拔导致的焊盘疲劳。

　　三维建模过程中，可将金属外壳、绝缘本体和端子分别建立零件，再按装配关系组合。外壳重点表现折弯、缺口、卡扣和固定脚；胶芯重点表现舌片轮廓、端子槽和定位柱；端子则需体现接触臂、折弯段和焊接尾端。对于结构工程师而言，该模型既可用于PCB干涉检查、外壳开孔校核，也可作为接插件库中的标准元件，帮助在整机布局阶段提前确认接口位置、插拔空间和焊接工艺边界。
