858D数显热风拆焊台整机结构三维建模

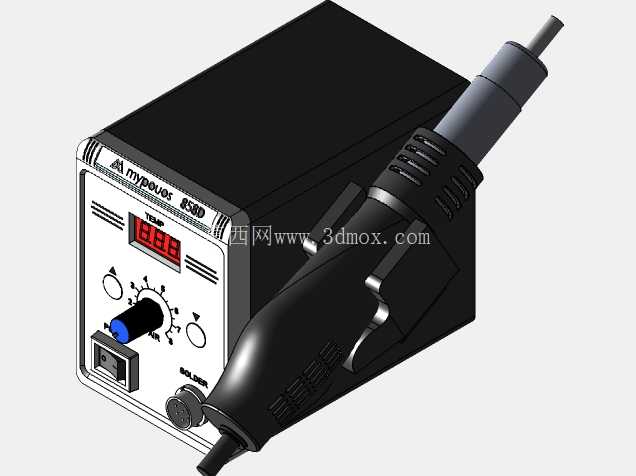

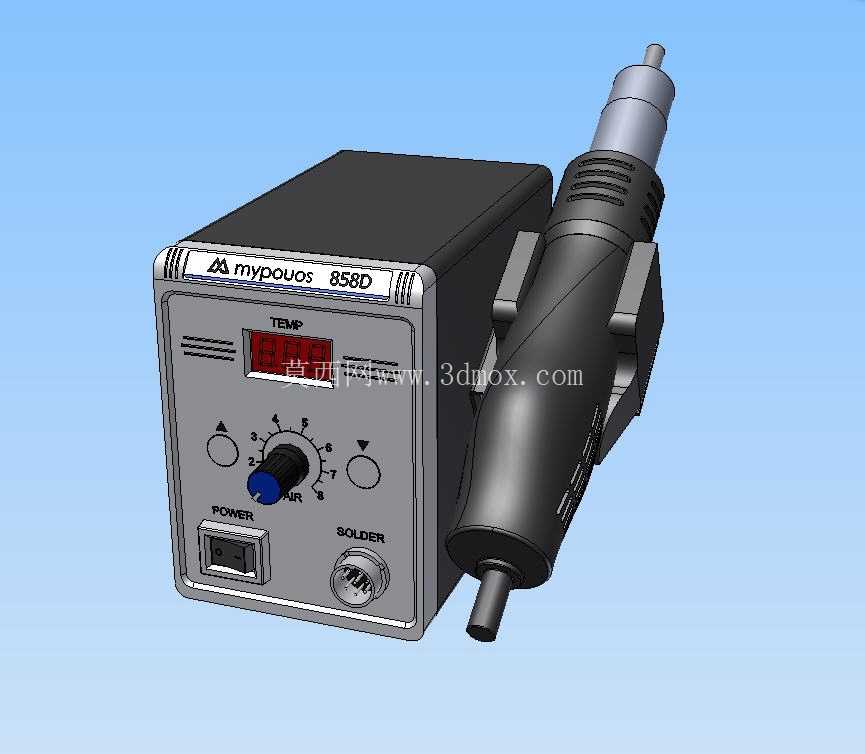

　　电子制造返修与日常电子维修场景中，热风拆焊台是表面贴装元件拆装的核心工具，这款858D型热风站的三维建模完全参照实物1:1还原，所有外形尺寸、部件相对位置均与量产实物保持一致，可直接用于维修工位布局规划、设备配套工装设计、产品外观改型参考等实际工程场景。从实际使用需求出发，该设备的结构设计充分考虑了桌面作业的操作便利性，主机主体采用方正箱体结构，底部预留平整支撑面，放置在常规防静电工作台上时不会出现滑移，主机侧面设置热风枪搁置支架，作业间隙可直接将热风枪挂置在支架上，避免高温喷头直接接触工作台面造成烫损。主机正面的操作区域布局完全贴合人工操作习惯，数显温度显示屏设置在面板上半区域，操作人员坐姿状态下视线可直接读取温度数值，无需俯身或调整视角；温度调节旋钮设置在面板中部偏左位置，旋钮周边标注清晰的档位刻度，调节时阻尼感适中，可精准控制出风温度；电源开关、热风输出接口分别设置在面板下部左右两侧，电源接口带防误触保护结构，热风接口采用快插式设计，更换不同规格热风喷头时无需额外工具，徒手即可完成拆装。

　　热风枪手柄部分采用人体工学曲面造型，握持区域做了防滑纹理处理，长时间手持操作不易产生疲劳，手柄尾部的连接线做了防弯折护套设计，避免频繁转动手柄时线材内部线芯断裂，喷头部分采用耐高温隔热结构，作业时手柄握持区域温度始终保持在安全范围内，不会出现烫伤操作人员的情况。建模过程中对设备的安装边界做了精准还原，主机的长宽高尺寸、热风枪挂置后的整体外伸尺寸、操作面板各元件的安装孔位、接口的配合尺寸均按照实物测绘数据搭建，在做维修工位的三维布局设计时，可直接导入该模型校验工位空间是否充足，避免出现设备放置后操作空间不足、与周边工具干涉的问题。

　　从功能实现的结构逻辑来看，主机内部预留了风机、发热芯、控制电路板的安装空间，建模时还原了内部腔体的分隔结构，发热区域与控制电路区域做了隔热隔断设计，避免高温传导影响控制元件的使用寿命，进风口设置在主机侧面下部，出风口连接热风枪手柄，风道走向完全参照实物结构搭建，可用于后续的风道仿真分析参考。在电子组装生产线的返修工位设计中，这类热风拆焊台是必备的作业设备，精准的三维模型可帮助工艺人员提前规划工位的工具摆放位置、走线方向，评估操作人员的作业动作范围，减少工位布局不合理导致的操作疲劳；在设备改型设计中，该模型可作为基础原型，直接在现有结构基础上调整面板布局、更换外壳造型、优化手柄握持曲线，大幅缩短改型设计的建模周期。

　　模型还原了设备所有外观细节，包括面板上的功能标识、旋钮的刻度线、接口的螺纹结构、手柄上的散热槽，所有细节的尺寸比例均与实物一致，不会出现建模失真导致的比例失调问题，可直接用于产品宣传渲染图制作、操作手册的配图制作、维修培训的演示素材制作。对于三维建模从业者而言，该模型的建模逻辑可作为小型台式电子设备的建模参考，从主体箱体的曲面拆分、操作面板的元件布局、手持部件的人体工学曲面处理，到细小标识的贴图处理，都覆盖了这类设备建模的常见要点，可帮助建模人员掌握工业级台式工具的建模思路与细节处理技巧。
