重载双轮万向工业脚轮结构设计

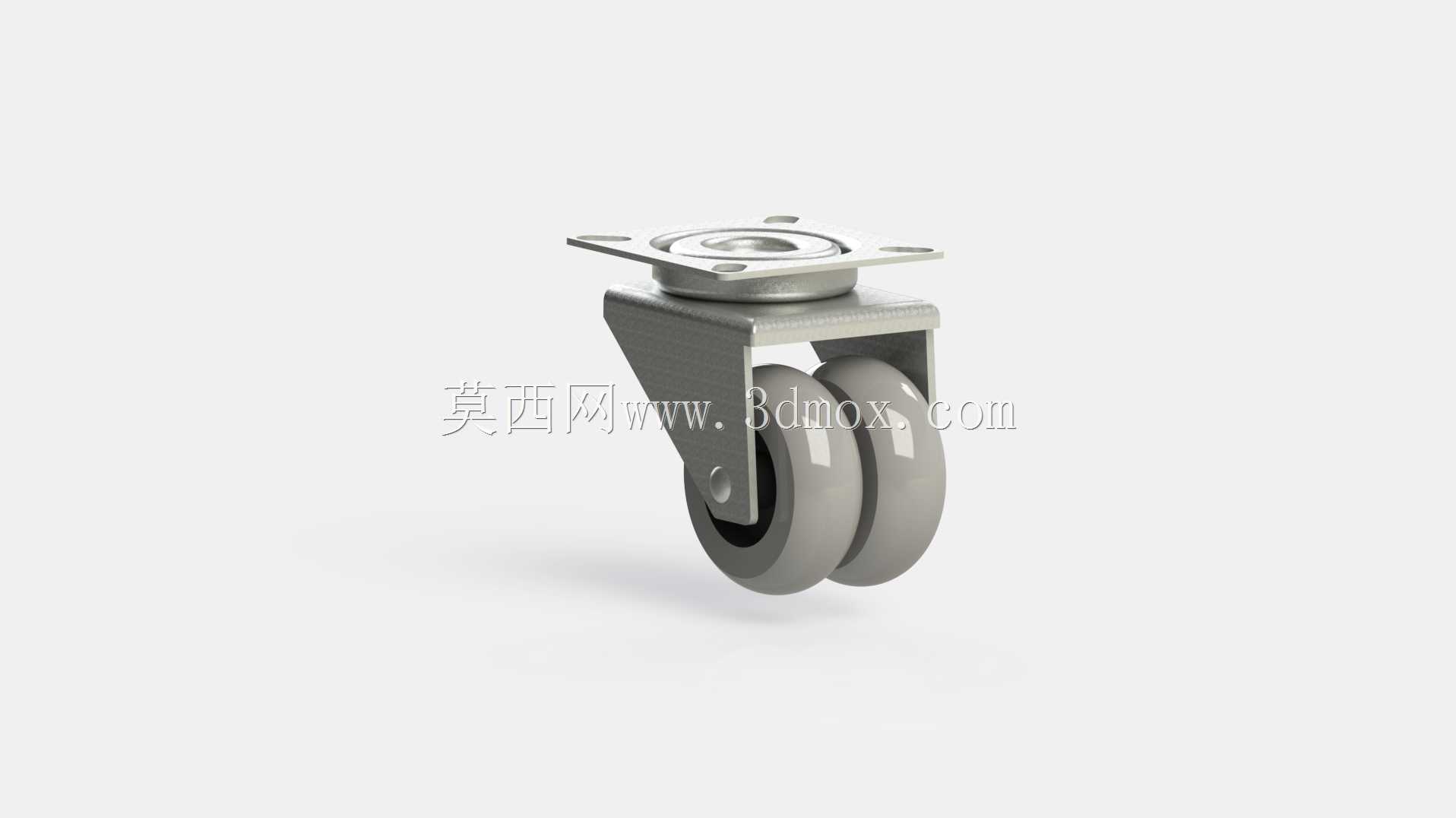

　　这款重载双轮万向脚轮的三维结构，主要面向服务器机柜、中小型加工设备、工业移动台架这类需要频繁移位又要兼顾承载稳定性的场景。做结构设计时最先要敲定的是承载边界，该脚轮单轮额定最大负载为75kg，双轮布局将接地接触面拆分到两个轮体上，相比同尺寸单轮脚轮，接地压强更低，在环氧地坪、PVC地板、车间硬化地面上推行时压痕更轻，遇到细小接缝、地面碎屑时，双轮先后越障的通过性也优于单轮结构，不容易出现卡滞停顿。

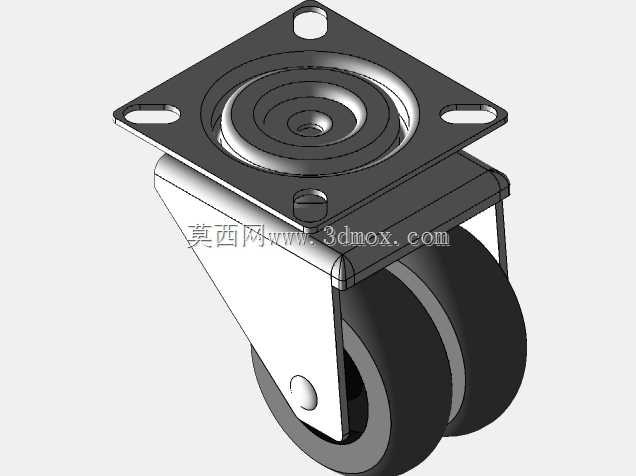

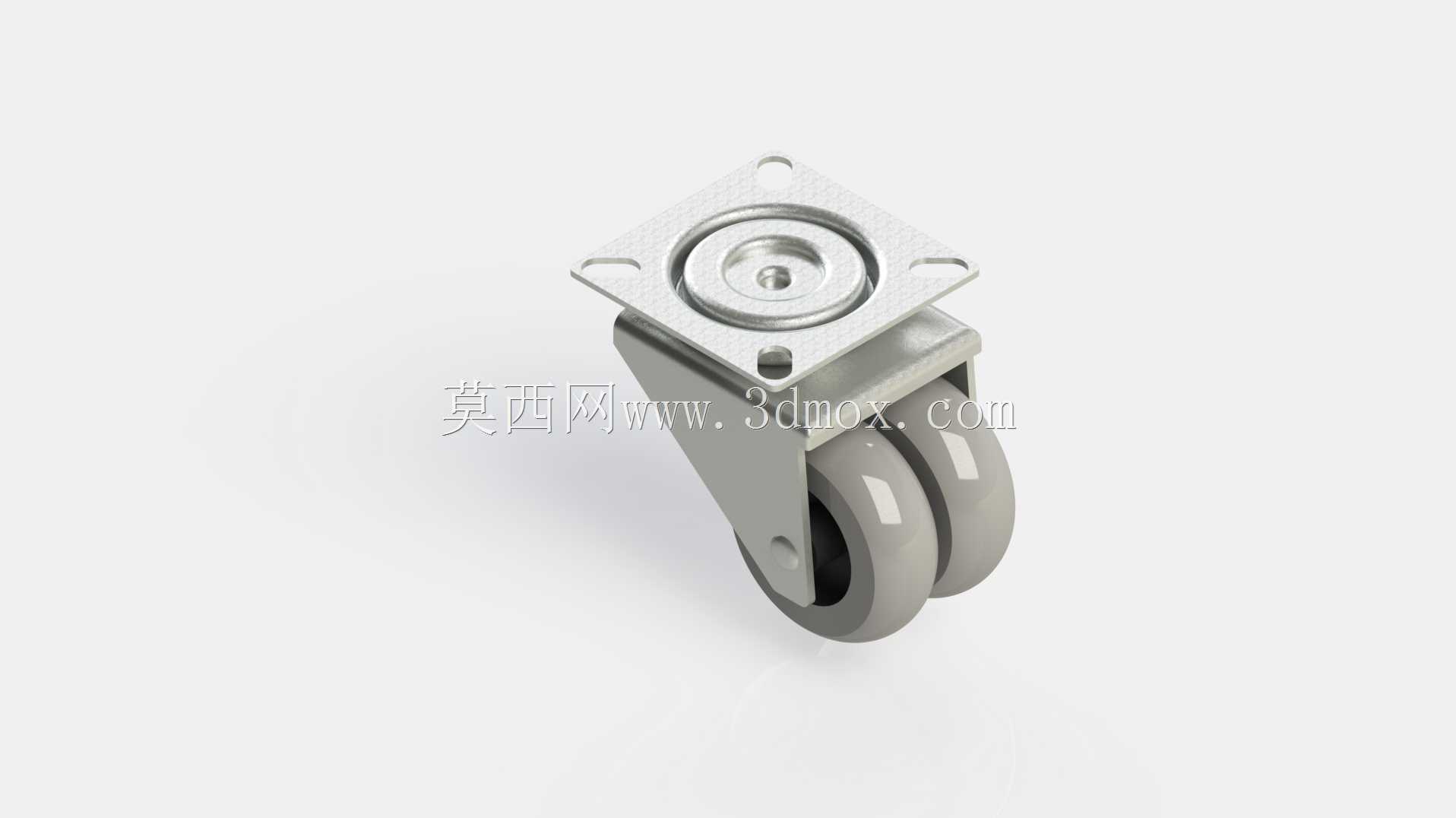

　　回转部分采用顶板回转支承结构，顶部方形安装板预留四个安装孔，安装时可以直接通过螺栓把脚轮固定在设备底部的安装梁或者柜体底板上，安装孔的孔位间距、板厚都按照常规工业柜体的安装基准做匹配，不需要额外改制转接板就能适配多数标准机柜底框。回转盘内置的推力轴承结构承担竖向载荷，转向时转动阻尼均匀，设备满载状态下原地转向也不会出现卡涩、偏摆，双轮的轮架采用分叉式支座，两个轮体分别通过轮轴铰接在支座两侧，轮轴同轴度在建模时做了约束，保证两轮转动时不会出现相互摩擦、运转不同步的问题。

　　轮体部分选用软质包胶材质，外圈的弹性胶层可以缓冲设备移动时的振动，服务器机柜内部搭载的存储硬盘、精密电子元器件对振动冲击比较敏感，包胶轮在推行过程中能过滤掉地面不平带来的高频振动，避免内部硬件因为冲击出现松动。轮芯采用硬质结构支撑，保证轮体在满载下不会出现过度形变，长期使用后轮体的圆度保持性更好，不会因为长期受压变成椭圆导致推行阻力变大。

　　从安装边界来看，顶部安装板的方形轮廓尺寸、整体总高度、回转半径都在建模时做了完整参数化留存，设备做底部布局时，可以直接把脚轮的包络体调入整机装配里，校核脚轮回转时会不会和柜体底部的加强筋、出线口、调平支脚发生干涉。很多机柜设计时会在脚轮旁边设置固定支撑脚，移位时抬起支撑脚靠脚轮移动，设备就位后放下支撑脚承担长期载荷，这时候脚轮的安装高度要和支撑脚的调节行程匹配，这款脚轮的整体高度参数可以直接给整机布局做尺寸链计算，避免出现脚轮装完后设备倾斜、支撑脚无法完全着地的问题。

　　实际选型应用里，四个该款脚轮搭配使用时，整机总承载建议留足安全系数，单轮75kg的负载是额定工况值，四个脚轮如果考虑地面不平导致的三点受力工况，整机承载控制在200kg以内会更稳妥，刚好匹配常规服务器机柜、小型检测设备、移动工具车的重量区间。轮架的钣金折弯结构在建模时把折弯圆角、板材厚度都做了还原，支座和回转顶板之间的连接铆钉位置也完整呈现，做结构受力分析时，可以直接导入模型对钣金件做应力校核，验证满载转向、越障时支座的形变是否在允许范围内。双轮的宽度总和比同承载单轮更宽，设备静止停放时抗侧翻的能力更强，尤其是柜体重心偏高的场景，宽轮距带来的支撑稳定性可以降低设备误碰时倾翻的风险。日常维护层面，轮轴和回转轴承的配合间隙在结构里预留了润滑空间，长期使用后可以直接从预留位置补充润滑脂，不需要整体拆解脚轮，降低设备后期运维的复杂度。
