带横向内螺纹孔销轴类五金连接零件

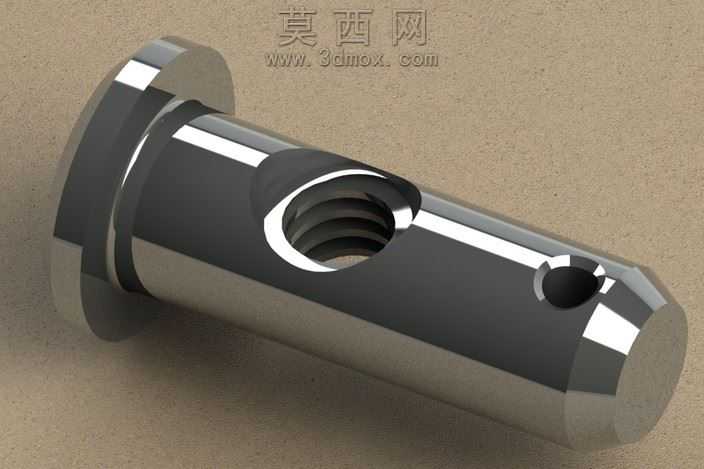

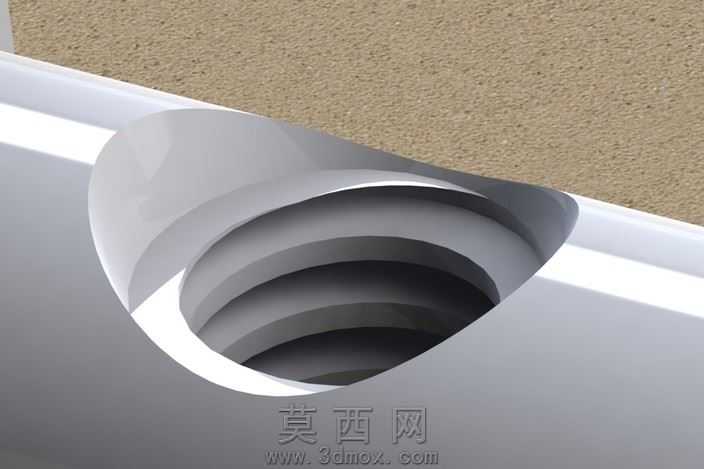

本次建模的是一款带横向内螺纹孔的销轴类连接零件，整体采用轴类零件的对称式结构设计，建模过程以SolidWorks为核心工具，首先通过旋转凸台命令生成零件的主体基础轮廓：一端为直径大于杆身的圆形法兰凸台，用于安装时的轴向限位，凸台与杆身的衔接处做了微小的圆角过渡处理，避免应力集中，提升零件的结构强度；杆身部分为等直径圆柱结构，在靠近法兰端的杆身位置，开设了一个垂直于销轴轴线的横向通孔，孔内加工有标准内螺纹，用于配套螺栓实现销轴的轴向锁止，防止销轴在设备运行过程中发生轴向窜动；在销轴的另一端头部，还开设了一个径向的小型通孔，可用于穿装开口销，实现双重防松的连接需求。建模过程中严格遵循机械加工的工艺逻辑，所有回转面的同轴度公差控制在合理范围内，螺纹特征采用标准机械牙型参数建模，保证与标准紧固件的适配性。材质设置上选用了常用的合金结构钢材质，通过渲染器调整金属材质的反射参数，还原了钢材经发黑处理后的哑光金属质感，同时对零件的棱边做了符合实际加工的倒角处理，避免锐边割手的问题，也更符合真实零件的加工特征。结构设计上兼顾了连接可靠性与拆装便利性，法兰端的大直径端面可承受较大的轴向压紧力，横向螺纹孔与端部小孔的双重锁止结构，可适配振动工况下的连接需求，避免销轴松脱失效，整体建模过程从零件的实际使用场景出发，所有特征均对应真实的加工工序，没有冗余的设计结构，既保证了零件的力学性能满足使用要求，也兼顾了加工的经济性，可直接用于机械装配场景的虚拟仿真、装配干涉检查以及后续的加工出图使用。
