可移动落地式物料运输起重机三维设计

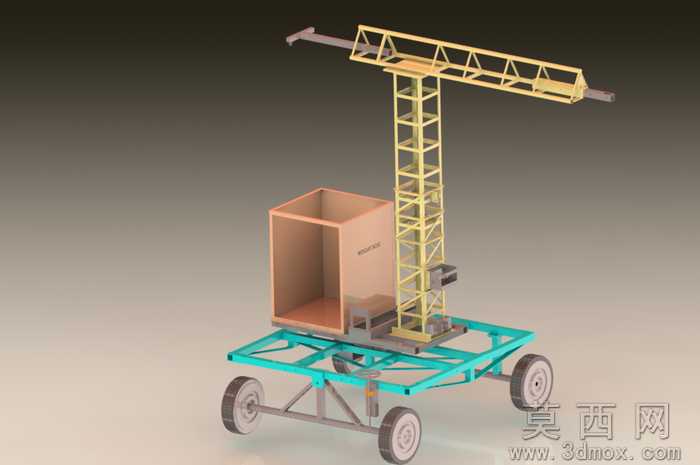

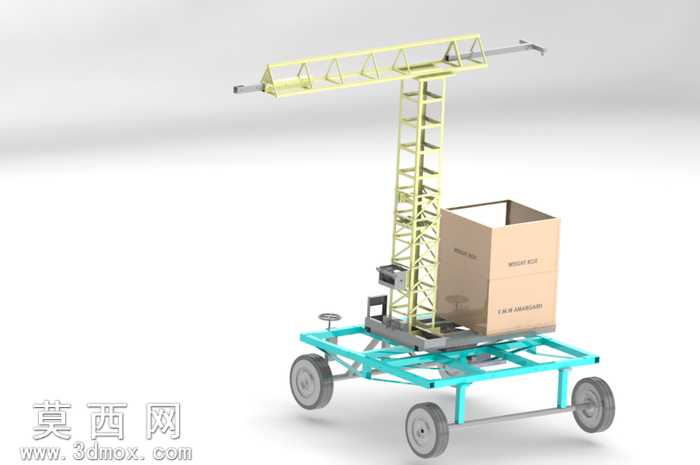

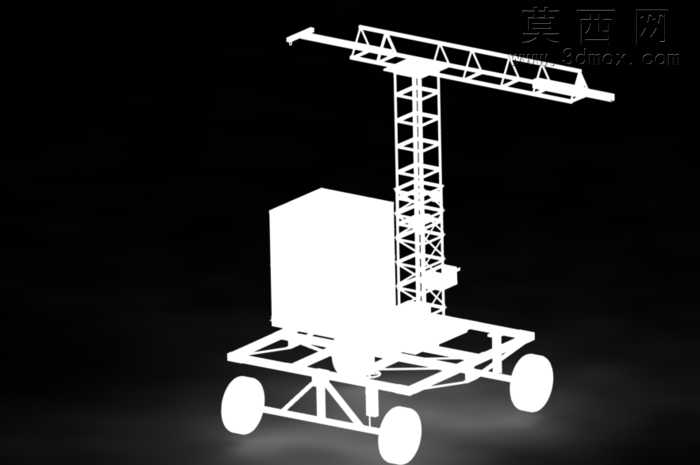

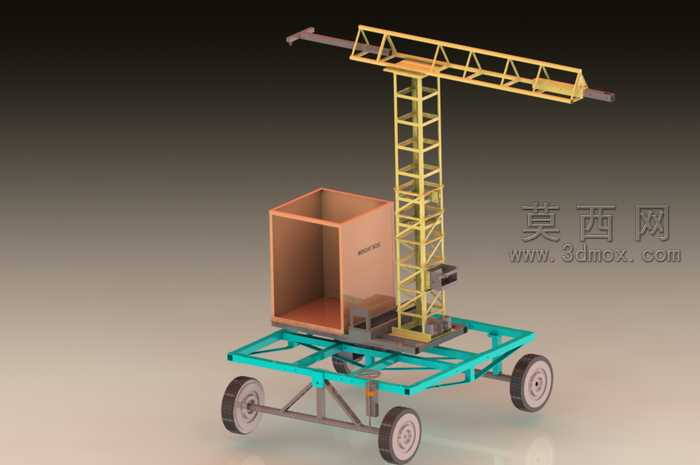

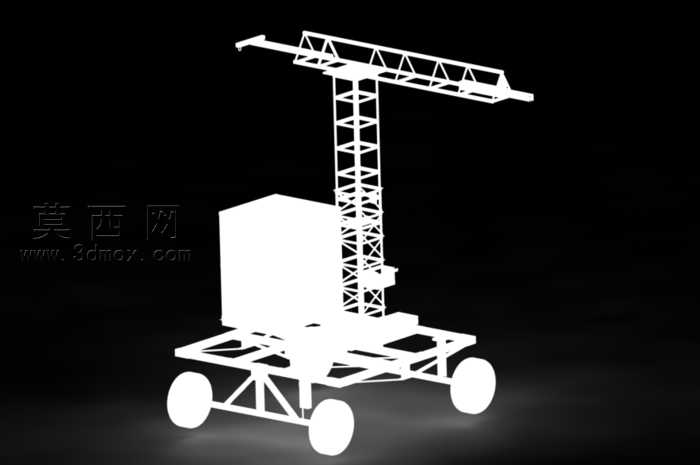

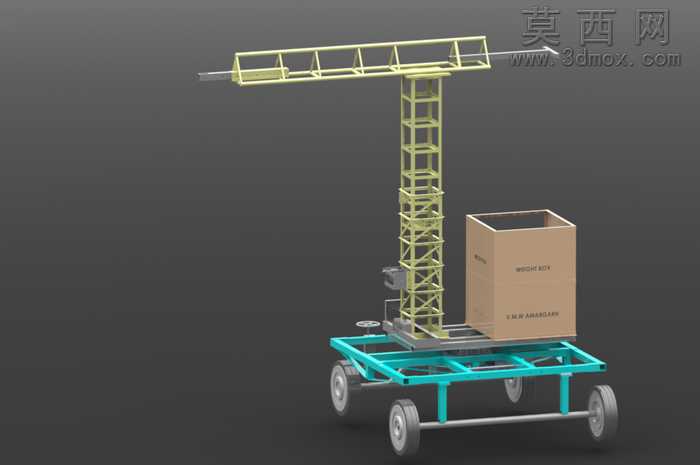

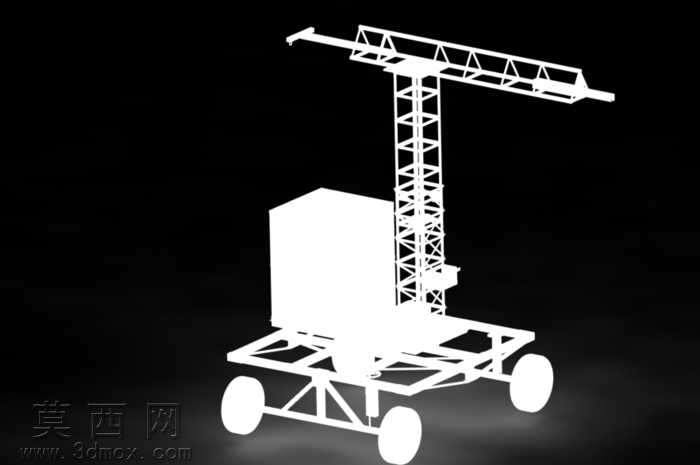

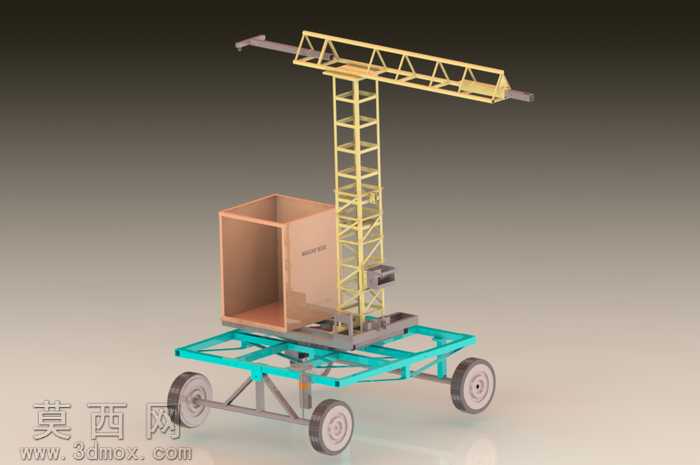

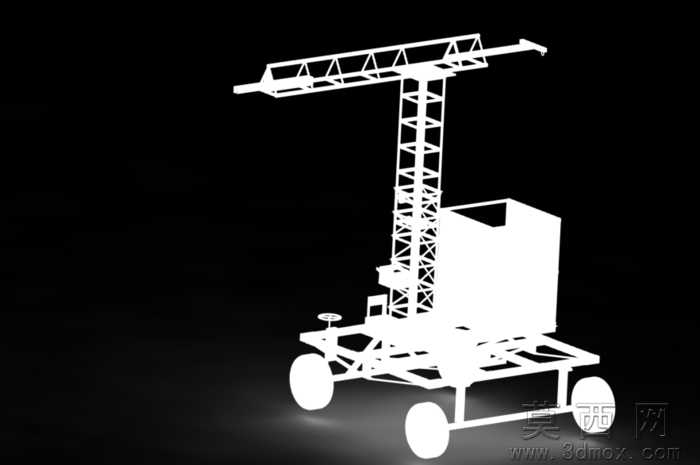

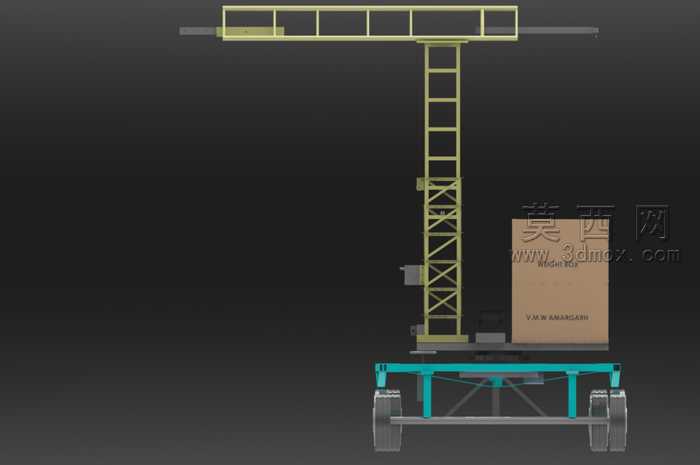

本作品为可移动落地式物料运输起重机的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配结构的干涉检查全部通过，可直接用于后续的结构验证、运动仿真与工程图导出工作。模型整体由移动行走底盘、立式塔身、桁架式起重臂、物料承载箱体四大部分组成，行走底盘采用框架式焊接结构设计，以方管作为主承力梁，搭配四个带轮毂的橡胶行走轮，底盘下方设置有斜向支撑加强筋，可有效分散起重作业时的载荷，避免底盘出现形变，同时兼顾移动转运的灵活性与作业时的结构稳定性。立式塔身采用格构式桁架结构，由多段标准节拼接而成，每段标准节都通过横竖腹杆的交叉排布实现轻量化与高刚性的平衡，既降低了设备整体自重，又能保证起重臂起升重物时的抗扭、抗弯性能，塔身与底盘的连接位置设置有加强安装座，可传递塔身承受的全部载荷至底盘框架。起重臂采用三角形截面桁架设计，沿臂长方向均匀布置腹杆，臂端设置有吊点安装位，可适配不同的吊具完成物料起吊作业，起重臂与塔身顶部通过回转连接结构装配，可实现一定角度的回转作业，覆盖更大的物料搬运范围。底盘上设置的开放式物料承载箱体采用薄钢板折弯焊接结构，箱体边角做圆弧过渡处理，既可以放置待转运的零散物料，也可作为设备配重平衡起重臂端的起吊载荷。渲染阶段采用写实材质赋予方案，底盘框架赋予青蓝色金属漆材质，还原工程设备的涂装质感，塔身与起重臂赋予黄色防锈漆材质，匹配起重设备的安全标识配色，行走轮赋予黑色橡胶材质并添加胎面纹理细节，承载箱体赋予哑光金属材质，整体渲染光影柔和，清晰展现各部件的结构细节与装配关系。设计过程中充分考虑小型起重设备的实用场景，针对车间、仓库内短距离物料转运、小吨位重物起吊移位的需求，优化了整体结构尺寸，在保证起重能力的前提下尽可能压缩设备占地空间，同时简化了不必要的复杂结构，降低后续加工制造的难度，各部件的连接位置都预留了标准件安装孔位，可直接匹配常用的螺栓、销轴等标准件完成装配，具备较高的实际应用参考价值。
