钢制圆角平开合页结构设计方案

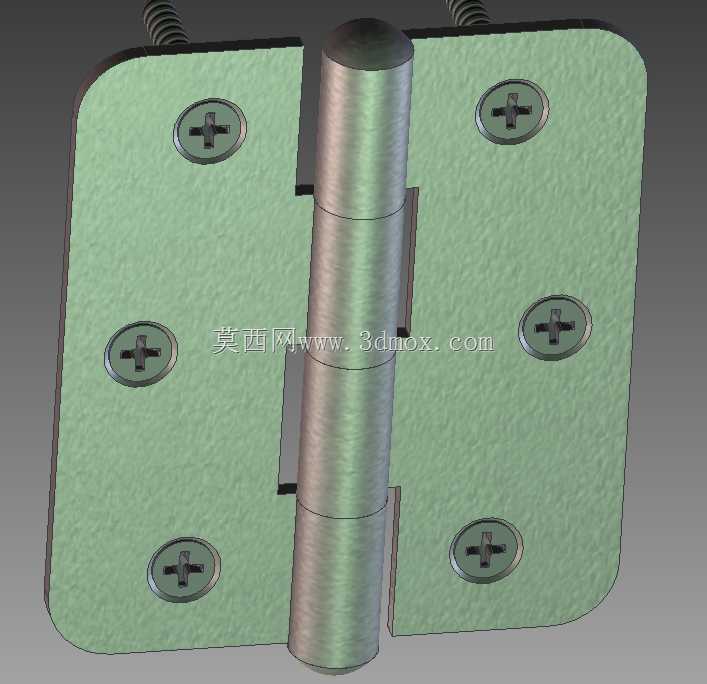

　　日常做设备护罩、小型机柜、室内门窗的结构设计时，合页这类连接件往往是容易被忽略但直接影响使用体验的部件，很多新手设计师选型时只看承重参数，忽略安装边界与开合干涉，最后现场装配时才发现门体开合蹭边框、螺丝头突出刮擦密封胶条这类问题，这款钢制合页的结构设计，刚好适配多数常规场景的安装需求。从实际应用场景来看，这类合页覆盖的范围很广，小型工业设备的钣金检修门、仓储货架的侧封板门、普通室内木质门、低压配电柜的外门，只要是需要绕固定轴做0-180度回转开合的平板类构件，都能适配，它的核心作用是实现两个被连接件的相对回转，同时承担门体自重带来的剪切与拉压载荷，避免门体下垂错位。从功能特性上看，这款合页采用冷轧钢冲压成型的页片，

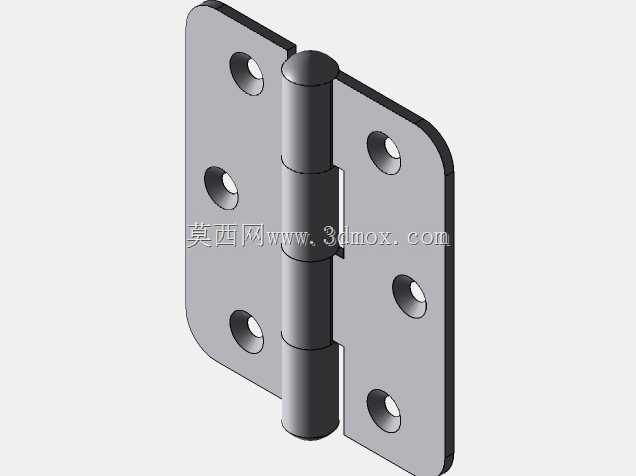

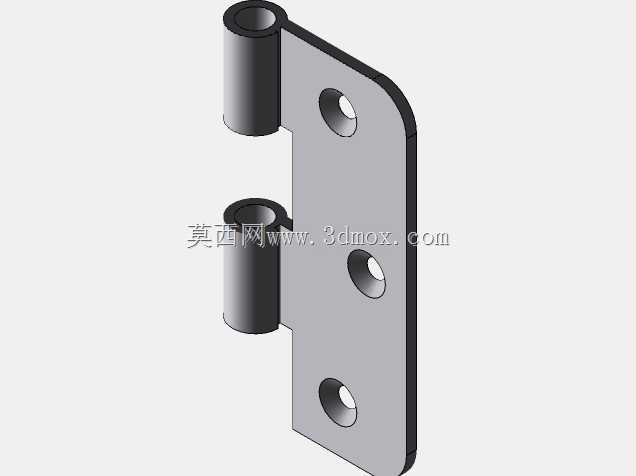

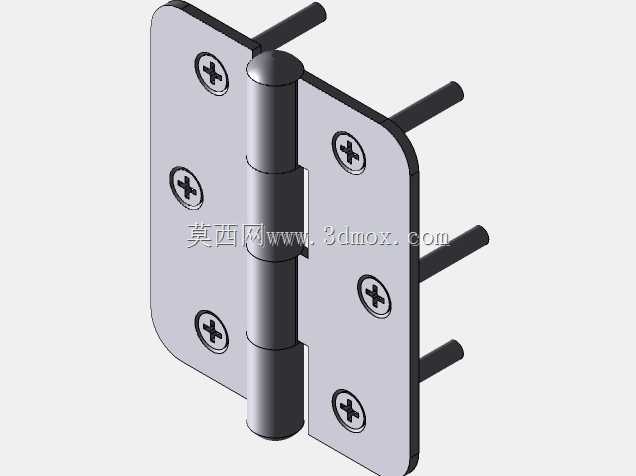

　　表面做了防锈钝化处理，页片边缘做了R3的圆角过渡，没有尖锐的冲压毛边，不管是安装过程还是后期日常开合维护，都不会划伤操作人员的手部；中间的转轴采用过盈压装工艺，和一侧页片固定、和另一侧页片间隙配合，开合时的阻尼感均匀，不会出现转轴松旷晃动的情况，长期使用也不容易出现转轴窜出的问题；每个页片上预留了三个十字沉头螺丝安装位，沉头孔的深度刚好匹配常规的十字沉头机丝或者自攻螺丝，安装后螺丝头完全沉入页片平面，不会突出刮蹭经过的人员或者相邻的构件。设计思路上，这款合页没有做多余的装饰结构，完全从工程实用性出发，页片的厚度选了2mm的冷轧钢板，这个厚度刚好平衡了承重能力和材料成本，单组合页的静态承重可以达到25kg，常规单扇宽度800mm以内、

　　高度1200mm以内的门体，安装两组合页就完全可以满足长期使用的强度要求，不会出现页片变形导致的门体下垂；转轴的直径做了8mm，和页片的卷边部位是满压配合，卷边的接缝处做了紧密贴合，没有过大的缝隙，避免日常使用中灰尘、水汽进入转轴缝隙造成锈蚀卡滞；页片上的安装孔位做了等距排布，孔中心到页片边缘的距离留足了12mm的安装空间，不管是在木质型材、钣金方管还是铝合金型材上安装，都不会因为孔位太靠边造成基材开裂或者螺丝滑牙。外形尺寸与安装边界方面，这款合页的展开总尺寸为60mm×50mm×2mm，合页闭合状态下的总厚度为4mm，两个页片的宽度各为25mm，转轴的总高度和页片高度一致为60mm，安装时需要注意，

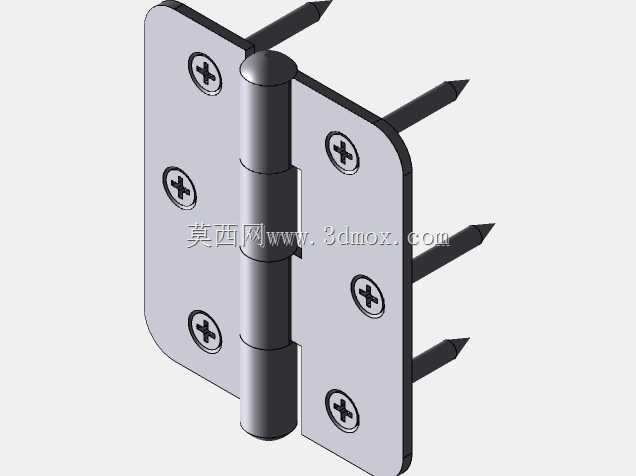

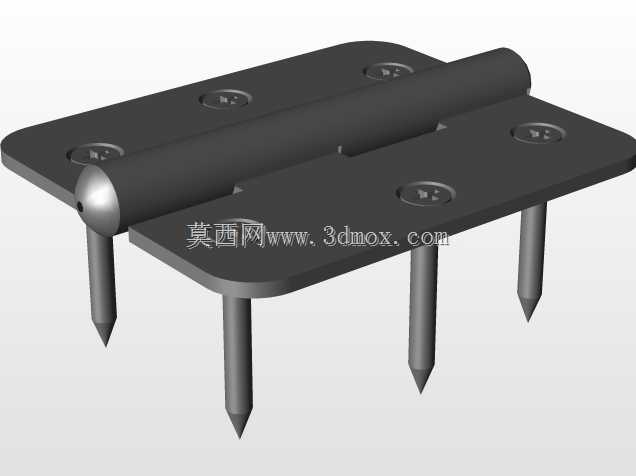

　　两个被连接的构件之间需要预留2mm的安装缝隙，避免合页闭合时页片和构件端面发生干涉；如果是做暗门或者需要门体开合到180度的场景，需要确认门体和门框的侧边倒角不小于R2，不然开合到120度左右就会出现边框干涉；螺丝选型上，木质基材安装可以选M4×16mm的十字沉头自攻螺丝，钣金基材安装可以选M4×10mm的十字沉头机丝配合拉铆螺母固定，铝合金型材安装可以选配套的T型螺栓配合沉头螺母固定，所有安装紧固件的头部锥度需要和沉头孔的90度锥度匹配，保证安装后螺丝头和页片平面齐平。实际选型时还要注意，如果是用在户外或者潮湿环境的场景，需要在这款合页的基础上额外做表面喷塑或者镀锌处理，提升防锈能力，如果是用在有洁净要求的食品车间或者医疗设备上，不建议选用这款钢制合页，可以更换同尺寸的304不锈钢材质版本；安装时要保证两个合页的转轴在同一条垂直线上，不然会出现开合卡顿、螺丝受力过大断裂的问题，常规门体安装时两个合页的间距建议设置为门体高度的1/6，也就是上下两端各留1/6门高的位置安装合页，这样门体的受力最均匀，长期使用不容易变形。
