箱盒自动披露上料输送工装结构

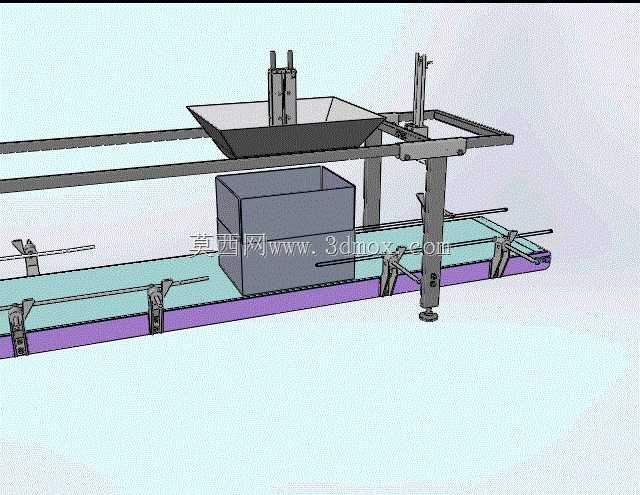

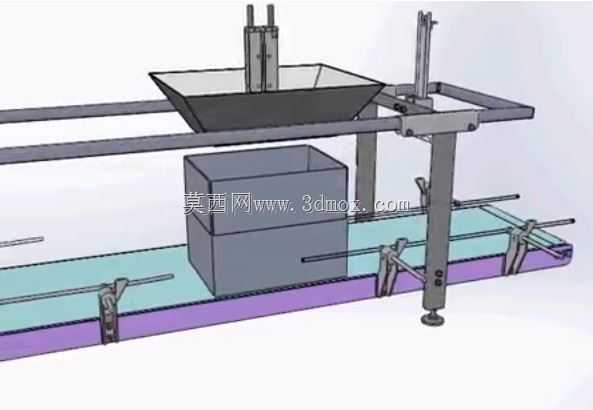

　　这套结构主要面向包装、小件装配产线的箱盒上料工位，解决人工逐箱摆放对位效率低、重复劳动强度大的问题，常见于电子零配件分装、食品内盒转运、五金附件装箱这类需要连续供给空箱的作业场景。从结构布局来看，上方的敞口料斗用于暂存叠放的空箱，料斗两侧设置的竖向导向杆可根据箱盒的堆叠高度调整限位范围，避免叠放的箱盒在下落过程中出现偏斜卡滞，料斗的下沿开口尺寸经过适配，刚好允许单组箱盒在重力作用下落到下方的输送线体上，不会出现多箱同时下落的堵料问题。下方的输送段采用平皮带承载结构，皮带两侧对称布置了多组弹簧压块式定位夹具，当箱盒从料斗下落到皮带表面后，两侧的夹具会在箱盒随皮带行进的过程中逐步对中，将箱盒的位置偏差修正到±2mm范围内，

　　保证后续工位的机械手或者作业人员能够精准取放箱内物料，不需要额外调整箱位。机架部分采用标准方管焊接成型，整体的安装边界长度控制在1.8米、宽度0.7米、高度1.2米范围内，可直接对接现有产线的输送段，不需要对原有车间布局做大规模改动；四个支脚采用可调式脚杯结构，调节行程为80mm，能够适应车间地面存在的30mm以内的高度差，保证设备整体水平，避免皮带跑偏或者箱盒滑动的问题。设计过程中特意将料斗的安装支架做了腰型孔调节结构，可根据不同规格箱盒的长宽尺寸调整料斗的安装位置，适配长度200-400mm、宽度150-300mm、高度100-250mm范围内的常规塑料或纸质周转箱，不需要更换整套料斗结构，

　　仅需调整导向杆和侧限位的位置即可完成换型，换型时间可控制在15分钟以内，适配多品种小批量的产线切换需求。输送线的驱动端布置在机架侧方，预留了标准电机安装位，可根据产线的节拍需求选配60W或者90W的调速电机，输送速度可在0-12m/min范围内调节，匹配不同工位的作业节奏；皮带下方设置了多组承托托板，避免箱盒装载物料后皮带出现下凹变形，保证箱盒输送过程中的平稳性。两侧的定位夹具采用扭簧复位结构，当箱盒经过夹具位置时，夹具的导向斜面会先接触箱盒侧壁，随着皮带向前输送，夹具逐步将箱盒推到线体中心位置，箱盒通过后夹具在扭簧作用下自动复位，不需要额外的动力驱动，结构简单可靠，后期维护仅需定期检查扭簧的弹力和导向面的磨损情况即可，

　　维护成本极低。料斗内部做了15度的倾斜导面，叠放的箱盒会沿着导面自动滑落到下料口位置，不会在料斗内部形成堆积死角，料斗的侧壁采用薄钢板折弯成型，边缘做了卷边处理，避免操作人员补料时被划伤。整个结构的受力点都做了加强筋焊接处理，机架的焊接位置经过打磨去应力处理，长期运行不会出现机架变形或者焊缝开裂的问题，可满足24小时连续作业的产线使用需求。在安装对接时，仅需将设备的出料端与下游输送线的进料端对齐，调整脚杯高度保证两端输送面处于同一水平面，固定脚杯的锁紧螺母即可完成安装，不需要额外做地基固定，搬迁移动也较为方便。
