三百公斤级装配线手动倾卸工装结构

　　在中小批量装配产线的物料周转环节，经常会遇到整框待装零部件需要翻转倒料、重型装配组件需要调整倾斜角度完成工位工序的场景，这类工况如果完全依赖人工抬翻，不仅作业效率低下，还存在工件滑落砸伤操作人员的安全隐患，若配置全自动翻转设备，又会因为产线节拍不高、工位空间有限、投入成本过高出现资源浪费的问题，这款手动操作的倾卸装置，就是针对这类300kg级负载的装配工位需求开发的实用型工装结构。

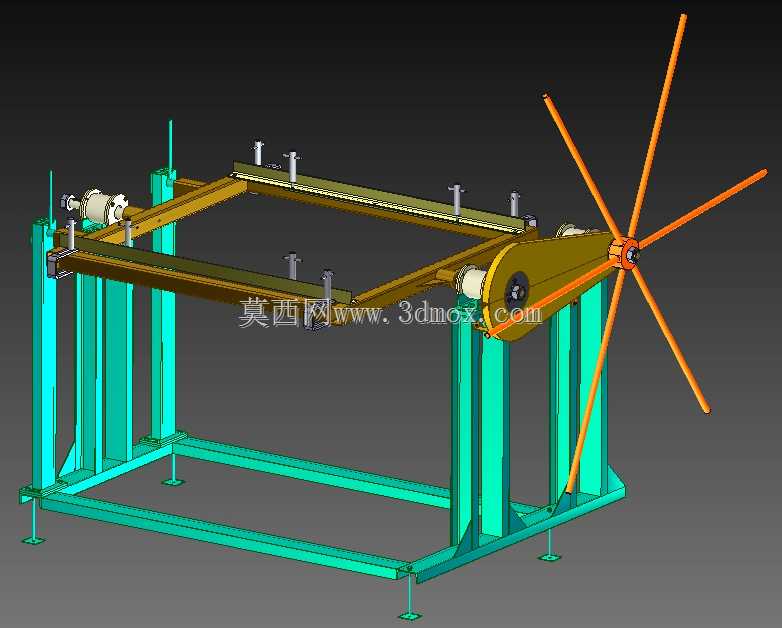

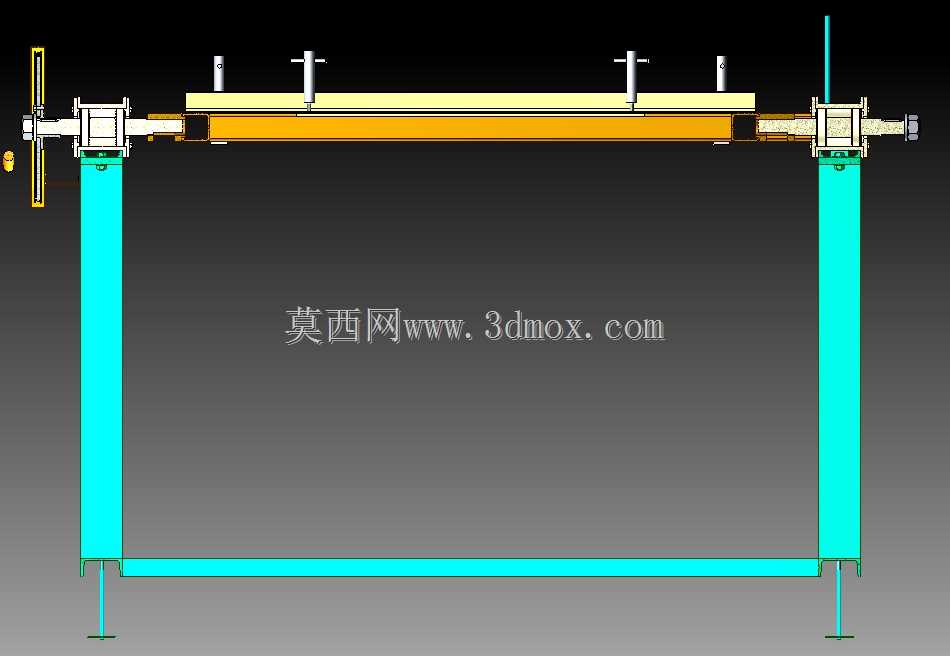

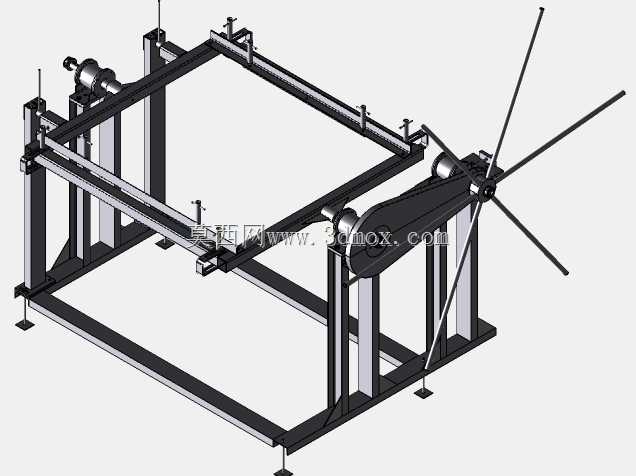

　　从整体结构布局来看，设备采用方管焊接成型的门式机架作为承载主体，底部通过可调脚杯与车间地面接触，既可以抵消地面不平整带来的机架晃动问题，也能在安装时快速调整机架的水平度，避免后续转动部件出现偏载卡滞的问题。机架两侧的竖直立柱作为转动支撑的安装基准，内部预留了足够的安装空间布置转动轴系与阻尼部件，两侧支撑的同轴度公差在设计时严格控制在0.1mm以内，防止转动过程中出现轴承受力不均、磨损加快的问题。

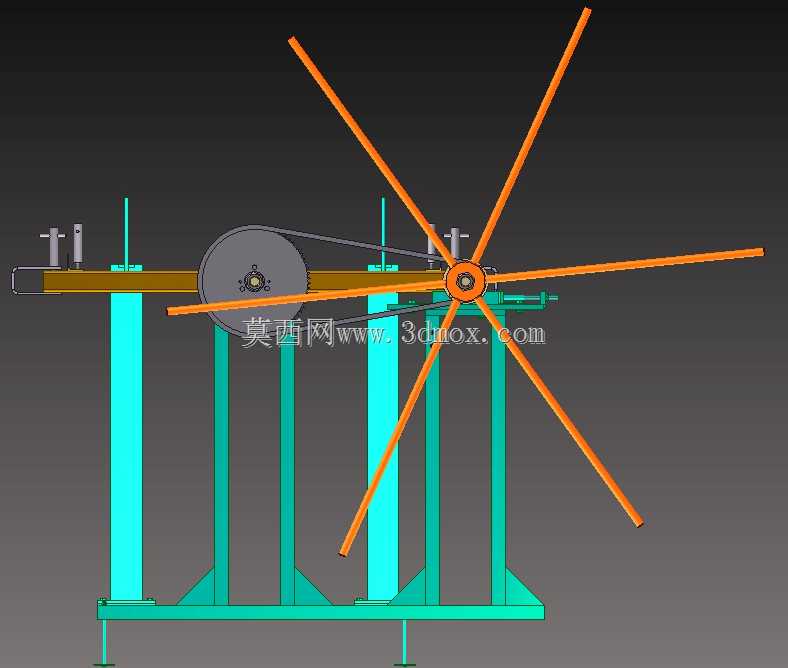

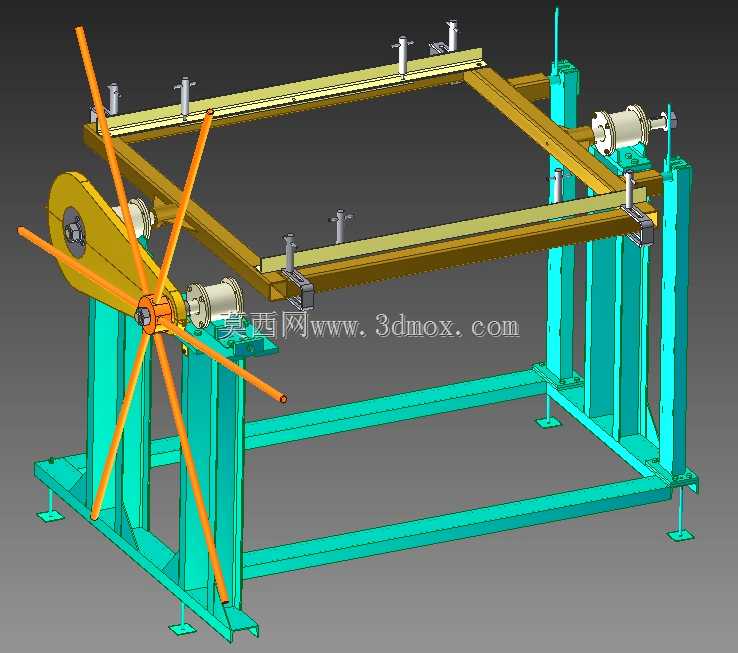

　　中间的承载框架采用矩形钢管拼焊而成，框架上表面均匀布置了多个可调式压紧螺栓，用来固定不同外形尺寸的物料箱或者装配工装板，作业时只需要根据工件的外形调整压紧螺栓的伸出长度，就可以快速完成工件装夹，不需要额外制作专用的适配夹具，适配性更强。承载框架的两端通过转轴与两侧立柱连接，其中一端延伸出机架外侧，安装了六辐条结构的手动操作手轮，手轮的辐条长度经过人体工程学核算，操作人员站在机架侧面就可以轻松施力，带动承载框架绕转轴完成0到90度范围的倾斜翻转，当需要将框架内的零部件倒出时，只需要转动手轮让框架倾斜到对应角度，物料就可以顺着倾斜面滑落到下方的接料工位，整个过程不需要多人配合抬运。

　　设计时特意在转轴位置配置了阻尼自锁结构，当操作人员停止转动手轮时，转轴会自动锁定当前角度，不会因为工件自重出现框架自行下坠的问题，哪怕是承载满额300kg的负载，也可以在任意倾斜角度稳定悬停，既方便操作人员在不同倾斜角度完成装配作业，也避免了翻转过程中速度失控带来的安全风险。整个转动副采用免维护的滑动轴承配合，不需要频繁加注润滑油，适合装配车间多粉尘的作业环境，长期使用也不会出现卡滞问题。

　　从安装边界来看，设备整体占地面积控制在较小范围，不需要在地面做预埋螺栓固定，只需要将脚杯调整到合适高度就可以投入使用，方便产线布局调整时快速移位。机架的高度设计适配常规装配工位的作业高度，操作人员不需要登高或者弯腰就可以完成手轮操作与工件装夹，作业疲劳度更低。和全自动翻转设备相比，这款手动结构没有配置复杂的气动、电动驱动元件，后期几乎没有维护成本，故障概率极低，非常适合多品种小批量的装配车间使用，既可以作为独立的倒料工位使用，也可以直接整合到现有装配线的对应工位中，完成工件角度调整、物料倾卸、组件翻面等多种作业需求。

　　在结构细节处理上，所有焊接位置都做了去应力处理，防止长期承重出现机架变形的问题，机架表面采用喷塑处理，耐磕碰、防锈蚀，适合车间复杂的作业环境。手轮的辐条末端做了圆滑处理，没有尖锐棱角，避免操作过程中划伤操作人员。承载框架的内侧可以根据需求加装防滑衬垫，防止装夹的物料箱在翻转过程中出现滑移。整个设备的结构没有复杂的异形零件，大部分构件都是标准型材加工而成，加工难度低，制造成本可控，不管是直接投产使用还是作为同类工装设计的参考结构，都有很强的实用价值。
