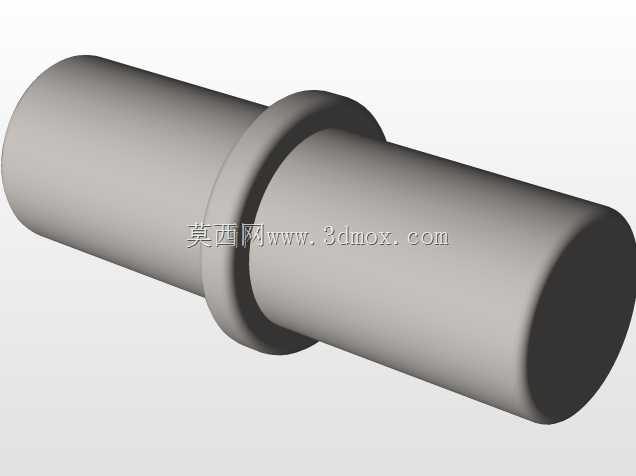

带限位凸缘的货架连接销轴结构

　　这类带中间凸缘的圆柱销轴，是轻中型组合式货架体系里用量极大的基础连接构件，主要承担货架层板、侧立柱片、横斜撑之间的铰接与定位作用，在仓储货架、商超展示货架、工位器具货架的组装场景中广泛应用，区别于普通光轴销轴，中间的环形凸缘是整个零件的核心功能结构，安装时凸缘卡接在两个被连接件的贴合面之间，既可以限制销轴的轴向窜动，避免货架受载晃动时销轴从安装孔中滑出脱落，也能在装配过程中起到定位止挡的作用，让现场组装人员无需额外测量就能将销轴推到正确的安装深度，大幅降低货架现场拼装的对位难度，提升装配效率。从结构设计逻辑来看，整个零件采用同轴双圆柱段加中间凸缘的对称式布局，两端圆柱段的直径保持一致，可适配货架立柱、

　　横梁连接耳片上统一规格的预制安装孔，不需要对不同连接部位的孔位做差异化加工，降低货架型材的冲压加工成本；中间凸缘的外径比两端圆柱段大3-5mm，凸缘的两个端面均做了小尺寸的倒角过渡，既可以避免装配时凸缘棱边刮擦工件表面的喷塑层，也能在销轴穿入孔位时起到导向作用，不会因为凸缘与安装孔的端面垂直误差导致卡滞。零件的整体长径比控制在4:1左右，两端圆柱段的长度根据常规货架连接耳片的叠层厚度设计，单端长度可覆盖2-3mm厚的钢质耳片叠装需求，适配市面上多数轻量型货架的连接节点厚度，安装时两端伸出连接耳片的长度控制在1-2mm，既不会因为伸出过长剐蹭货物或者作业人员，也不会因为伸出长度不足导致连接节点受载时脱开。从实际使用的受力角度考量，

　　这类销轴主要承受货架层板传递下来的竖向剪切载荷，因此整体采用等直径圆柱设计，没有额外的开槽、钻孔等削弱截面强度的结构，保证径向的抗剪切能力满足货架额定承载下的受力要求，中间凸缘的厚度控制在2-3mm，既具备足够的轴向抗压能力，不会在长期受载后出现凸缘变形压溃的问题，也不会因为凸缘过厚占用过多的连接节点空间，影响货架构件的贴合紧密性。零件的所有外棱边都做了0.2-0.3mm的圆角处理，没有尖锐的毛刺棱角，一方面是在仓储货架的安装使用过程中，避免作业人员拆装时被划伤，另一方面也能减少销轴穿入安装孔时对孔壁镀锌或喷塑层的刮损，保护货架构件的表面防腐层，延长整体的使用寿命。在建模过程中，这类零件优先采用旋转凸台的特征完成主体结构构建，

　　保证各段圆柱的同轴度公差控制在0.02mm以内，避免因为同轴度误差导致销轴穿装时出现卡滞，凸缘与两端圆柱的衔接处采用小圆弧过渡，减少应力集中的风险，毕竟货架在长期使用过程中会反复承受货物装卸带来的交变载荷，应力集中位置很容易出现疲劳断裂的隐患，圆弧过渡的设计可以大幅提升节点的疲劳寿命。这类销轴的安装不需要额外的紧固件配合，依靠凸缘的轴向限位和安装孔与销轴的小间隙配合就能实现稳定连接，在货架需要调整层板高度或者拆解转运时，只需要用手锤从销轴一端轻轻敲击就能将其打出，拆装十分便捷，不需要复杂的工具，适配仓储场景下快速调整货架布局的使用需求。不同于需要卡簧、开口销锁定的销轴结构，这种一体式凸缘销轴没有额外的零散配件，不会在拆装过程中出现小零件丢失的问题，非常适合货架这类需要频繁拆装调整、现场作业人员工具配备不全的应用场景。从安装边界来看，这类销轴适配的安装孔直径比销轴外径大0.1-0.2mm，属于间隙配合范畴，既保证穿装的顺畅性，也不会因为间隙过大导致货架连接节点出现过大的晃动量，影响货架整体的结构稳定性，凸缘的外径尺寸需要小于连接节点处的避让空间尺寸，保证凸缘能够完全沉入两个连接件的贴合面之间，不会出现凸缘顶起连接件导致节点贴合不严的问题。
