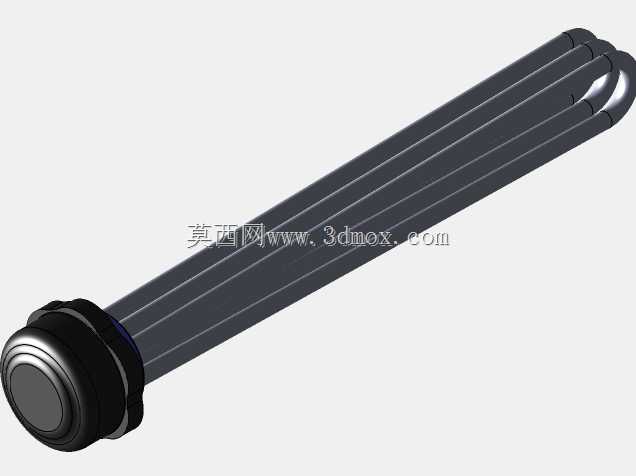

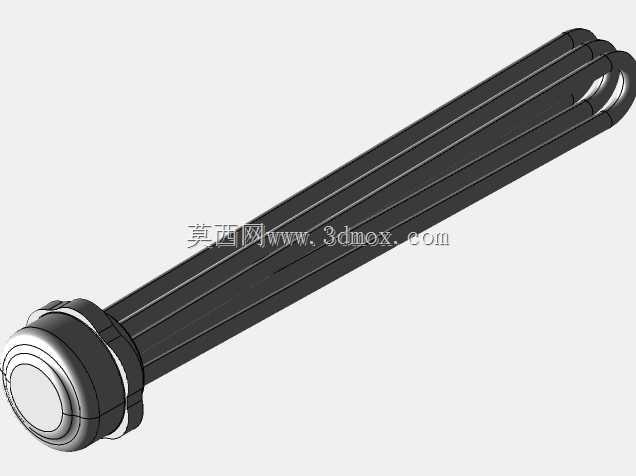

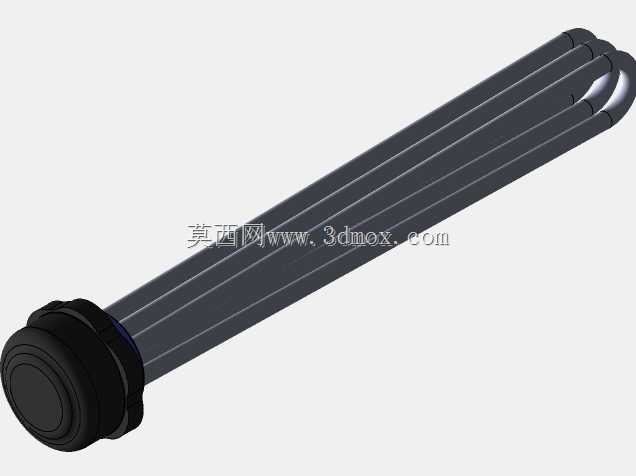

该款电加热元件是液体介质加热场景中应用极广的核心换热部件,常见于小型承压水箱、工业清洗槽、液压油预热回路、小型蒸汽发生器等设备的加热工位,核心作用是将电能通过电阻发热效应转化为热能,直接传递给被加热介质,满足工艺环节对介质温度提升、恒温维持的需求。从结构设计来看,该加热管采用多根U型金属发热管平行排布的结构,这种排布方式一方面可以在有限的安装截面内最大化发热面积,提升换热效率,另一方面平行排布的管体之间预留了均匀的介质流道间隙,能够避免介质局部过热结垢,延长元件使用寿命。端部采用六角法兰式安装结构,法兰端面设计有密封槽位,可配合耐高温密封垫片实现与设备腔体的密封连接,安装时仅需将法兰与设备预设的安装法兰对位,
通过螺栓紧固即可完成固定,安装边界清晰,法兰的外接尺寸、螺栓孔位间距均适配常规小型储液腔体的通用安装规格,不需要对设备本体做额外改造即可直接替换同规格的老旧加热元件。发热管的管体采用耐高温耐腐蚀的金属材质,表面做了钝化处理,能够适配水、导热油、弱腐蚀性清洗液等多种常见加热介质,管体内部填充高纯度氧化镁粉作为绝缘导热介质,既保证了发热丝产生的热量能够快速传导到管体表面,又能实现带电部件与外部金属壳体的可靠绝缘,满足电气安全要求。端部的接线端做了分层绝缘密封结构,最外侧的防护端盖可以阻挡液体飞溅、灰尘侵入接线腔体,接线端子的排布间距满足电气安全爬电距离要求,接线时可直接适配常规的接线端子排,不需要额外做绝缘处理。在实际选型应用中,
这类多U型浸入式加热管的有效发热长度需要完全浸没在被加热介质液面以下,避免干烧损坏,设计选型时需要根据腔体的内部深度确定发热管的插入长度,保证管体全部处于介质内部,同时要根据加热介质的特性选择对应的管体材质,比如加热弱酸弱碱介质时需要升级为不锈钢材质管体,加热普通清水时采用常规金属管体即可满足使用需求。从结构建模的角度来看,该模型完整还原了加热管的U型弯折弧度、管体平行间距、法兰的六角外形、密封槽结构、接线端的分层结构,所有尺寸均按照实际工业产品的通用规格绘制,可直接用于设备整机装配的干涉检查、加热工位的布局模拟,也可作为同类型加热元件改型设计的基础模型,通过调整U型管的数量、长度、法兰安装尺寸即可快速衍生出不同功率、
不同安装规格的加热管模型。在设备装配过程中,该加热元件的安装位置通常设置在腔体的下部区域,保证介质自然对流时能够形成完整的循环流道,提升整体加热均匀性,法兰与腔体之间的密封垫片需要根据介质温度、介质腐蚀性选择对应的材质,避免长期使用后出现渗漏问题。接线端的外部需要预留足够的接线操作空间,方便后期维护时的接线、拆换作业,同时接线区域需要做好防水防护,避免冷凝水、飞溅液体接触接线端子造成短路故障。
