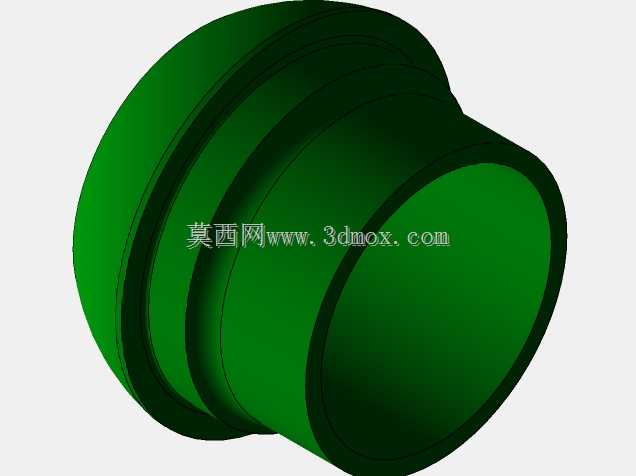

半球形焊接式管道连接乳头接头结构

　　在工业管路系统的现场安装作业中，焊接式接头的选型直接决定了管路长期运行的密封可靠性与结构强度，这款半球形焊接乳头接头，主要应用于中低压流体输送管路的端部对接、异径过渡连接场景，常见于化工流体输送、市政给排水、暖通空调管路、小型工业设备的内部油路气路布设环节。不同于螺纹连接接头需要预留扳手操作空间、卡套接头对管材圆度要求极高的特性，这类焊接接头通过端部的半球形过渡结构，能够在管路存在小角度安装偏差时，依然保证焊接坡口的贴合度，降低现场配管的修配工作量。从结构设计逻辑来看，接头整体采用回转体构型，一端为等径直筒段，用于与对应规格的金属管材完成承插或者对接焊接，直筒段的内径与匹配管材的外径保持严格的公差配合，单边装配间隙控制在0.1-0.

　　2mm区间，既能够保证管材顺利插入定位，又能避免焊接时焊料从接缝处渗入管路内部造成通径缩径、杂质残留的问题。接头中部的半球形过渡段是整个结构的核心设计点，球面的曲率半径经过反复校核，既能够实现两端不同通径的平滑过渡，减少流体在变径位置的涡流阻力损失，又能在焊接完成后形成自然的应力释放结构，避免管路运行过程中因振动、温度形变产生的应力集中在焊缝位置，大幅降低焊缝开裂的失效概率。接头另一端的焊接坡口采用标准的V型坡口设计，坡口角度为35度，钝边高度1mm，能够适配手工电弧焊、氩弧焊等常规现场焊接工艺，不需要特殊的焊接工装即可完成高质量的焊缝成型。在安装边界尺寸上，这类接头的整体轴向长度控制在匹配管材通径的1.2-1.5倍区间，

　　半球形结构的最大外径比连接管材的外径大20%左右，既不会因为结构尺寸过大造成管路排布时的空间干涉，也不会因为壁厚不足导致焊接时出现焊穿、结构强度不足的问题。实际现场应用中，这类接头特别适合管路排布空间紧凑、无法预留法兰连接安装空间的场景，焊接完成后接头与管材形成一体化的金属结构，不存在可拆卸接头的密封件老化、渗漏隐患，能够在-20℃到200℃的工作温度区间内长期稳定运行，适配水、蒸汽、低压油品、无强腐蚀性气体等多种流体介质的输送需求。建模过程中，针对半球形过渡段与直筒段的衔接位置做了平滑的圆角处理，避免结构上的锐角应力集中，所有焊接端面的尺寸公差都按照管路焊接配件的通用公差标准设定，能够直接导出工程图用于机加工生产，

　　也可以用于管路系统的整体装配干涉检查、流体仿真分析的前置建模环节。不同于市面上常见的直角过渡焊接接头，半球形的过渡结构让流体在经过接头位置时的流向变化更加平缓，经过流体仿真验证，同等通径、同等流量工况下，这款接头的局部阻力系数比直角变径接头低40%左右，能够有效降低管路输送过程中的泵组能耗，同时减少湍流造成的管路振动与噪音问题。在焊接作业的工艺适配性上，接头的直筒段预留了足够的焊接收缩余量，焊接时不需要额外添加工艺支撑块，即可控制焊接变形量在允许范围内，焊后不需要进行二次校形即可满足管路的同轴度安装要求。对于设备内部的集成管路设计而言，这类接头的紧凑结构能够帮助设计人员压缩管路排布的整体空间，提升设备内部的空间利用率，同时减少管路接头的数量，降低整个管路系统的潜在泄漏点。
