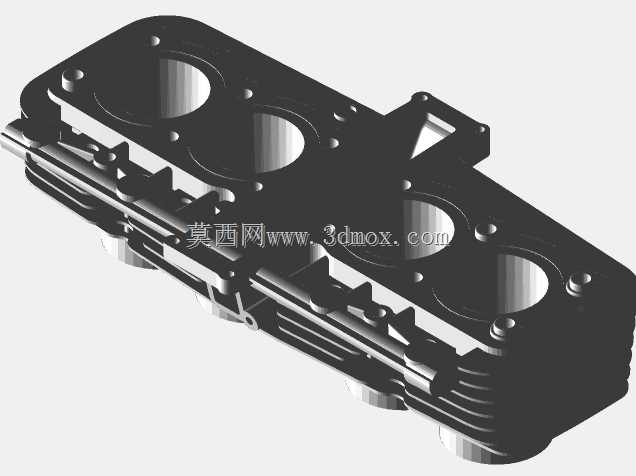

摩托车600排量四缸气缸体结构设计

　　这款四缸气缸体主要适配大排量跨骑摩托车的动力总成，作为内燃机核心承压部件，直接决定发动机的压缩比上限、散热效率与运行可靠性，是摩托车动力平台开发中结构复杂度最高的壳体类零件之一。从实际装车场景来看，该缸体需要同时承担活塞往复运动的导向、燃烧室高压燃气的密封、曲轴箱与缸盖的连接支撑，以及燃烧热量的快速导出多重功能，设计过程中需要平衡强度、重量、散热能力与加工工艺性的多重矛盾。

　　结构设计上采用了一体化压铸铝合金基体，外表面布置密集的横向散热鳍片，鳍片的厚度、间距与延伸长度经过热仿真迭代，在车辆行驶时的迎面风冷条件下，能够将缸筒工作区域的温度控制在铝合金材料许用范围内，避免高温下缸筒变形导致的活塞拉缸故障。四个缸筒采用直列排布，缸心距经过严格控制，既保证相邻缸之间的壁厚有足够的强度储备承受燃烧爆发压力，又尽可能压缩整机宽度，适配摩托车车架的安装空间限制。缸筒内壁采用镶嵌耐磨铸铁衬套的结构，相比全铝镀镍缸壁有更好的储油能力与抗磨损性能，能够承受高转速下活塞环的高频往复摩擦，延长动力总成的大修里程。

　　安装边界层面，缸体下平面与曲轴箱上平面通过定位销精准定位，周向布置的螺栓孔按照对角线顺序锁紧，保证结合面的密封压力均匀，避免机油渗漏与燃气窜入曲轴箱；上平面与气缸盖结合的位置加工有燃烧室凹坑的避让结构，同时预留了缸盖螺栓的过孔、机油道与冷却风的流通通道，缸体侧面布置有正时链条腔的集成结构，减少了额外密封零件的数量，降低了装配复杂度。缸体下部预留了与机油喷嘴对应的安装位，能够在发动机运行时向活塞底部喷射机油，辅助降低活塞顶部的温度，避免高负荷下活塞过热熔顶。

　　从设计思路来看，这款缸体没有盲目追求极致轻量化，而是在应力集中的区域——比如缸筒周围、螺栓安装凸台、主轴承连接位置做了局部加厚，非承载区域的鳍片与壳体则做了减薄处理，在保证整体刚性的前提下控制零件重量，避免车辆前部重量过大影响操控灵活性。散热鳍片的边缘做了圆角过渡，既减少了压铸过程中的应力集中，也避免了生产装配与售后维修过程中锐边划伤操作人员的风险。缸体侧面预留了发动机安装吊耳的连接位，能够与车架的悬挂点精准匹配，保证动力总成安装后的位置度，避免传动链条出现偏磨。

　　实际使用中，该缸体能够承受每分钟过万转的活塞往复运动冲击，在连续高负荷爬坡、高速巡航的工况下，结构形变量控制在微米级，保证活塞与缸壁的配合间隙始终处于设计区间，不会因为热膨胀出现卡滞。气道与油道的走向经过优化，机油能够顺利到达缸壁与活塞的摩擦面，减少运行阻力，同时带走部分摩擦产生的热量。与同排量的单缸、双缸机型缸体相比，直列四缸的缸体结构平衡性更好，运行时的振动更小，能够提升骑行时的舒适性，同时四个独立缸筒的点火间隔更短，动力输出更加线性，适合大排量运动型摩托车的动力需求。

　　建模过程中需要重点关注各个配合面的形位公差，比如缸筒内孔的圆柱度、上下结合面的平面度、螺栓孔的位置度，这些参数直接影响后续零件的装配精度与密封性能。散热鳍片的拔模角度需要符合压铸工艺要求，避免生产过程中出现脱模困难、鳍片缺料的问题，壁厚过渡区域要平缓，避免压铸时出现缩孔、疏松等铸造缺陷，影响零件的结构强度。
