内燃机进排气控制凸轮轴结构设计

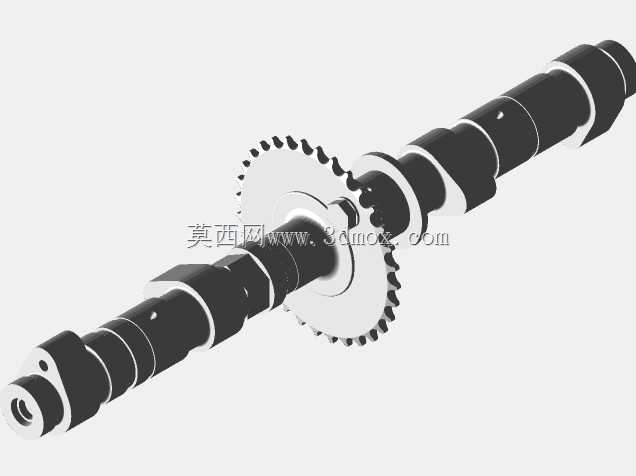

　　这款凸轮轴是内燃机配气机构的核心驱动部件，主要承担按发动机工作循环时序精准控制进排气门启闭的功能，在四冲程汽油机、柴油机的动力输出环节中，直接决定气缸充气效率、排气彻底性，进而影响整机动力输出特性、燃油消耗水平与运转平顺性。从结构设计逻辑来看，该凸轮轴采用整体式锻造轴身搭配集成式正时链轮的布局，轴身沿轴向依次排布多组进排气凸轮型面，相邻凸轮之间设置有轴颈支撑位，用于匹配缸盖凸轮轴轴承座的安装定位，轴身中心加工有贯通式润滑油道，可将缸盖主油道的压力机油输送至各凸轮型面、轴颈配合面以及相邻的气门挺柱接触面，保证高转速工况下摩擦副的润滑可靠性，避免出现凸轮型面异常磨损、气门启闭卡滞的故障。

　　从安装边界来看，该凸轮轴的轴颈直径、轴向定位台阶尺寸完全适配对应排量内燃机的缸盖凸轮轴安装腔，集成的正时链轮齿形、节圆尺寸与正时链条、曲轴正时链轮的参数完全匹配，装配时无需额外调整链轮安装相位，仅需对准正时标记即可保证配气相位的初始精度，轴端预留的位置传感器信号触发结构，可直接匹配原厂凸轮轴位置传感器的安装间隙，无需额外加工适配。凸轮型面的升程曲线经过多轮动力学仿真优化，缓冲段设计充分考虑了气门弹簧的预紧力特性与挺柱的运动惯性，可在气门开启、落座的瞬间降低冲击载荷，减少气门机构的运转噪音，同时避免气门落座时出现反跳导致的气缸密封失效问题。

　　在实际应用场景中，这类凸轮轴多用于中小排量直列多缸内燃机，覆盖乘用车辆、通用动力机械、小型工程机械的动力单元，在高转速运转工况下，凸轮型面与挺柱的接触应力经过硬化处理，表面硬度满足长期交变载荷下的耐磨要求，轴身的动平衡精度控制在合理区间，可避免高转速下出现轴系振动，保证配气机构运转稳定性。设计过程中充分考虑了量产加工的工艺性，轴颈、凸轮型面的加工基准统一，可通过外圆磨床、凸轮磨床一次装夹完成关键工作面的精加工，减少装夹误差带来的形位公差超差问题，正时链轮与轴身采用过盈配合加定位销的连接方式，既保证了传动扭矩的可靠传递，也避免了分体式链轮装配带来的相位偏差。

　　从功能实现逻辑来看，凸轮轴随曲轴通过正时传动机构以2:1的传动比运转，每个凸轮型面的轮廓角度对应不同气缸的进排气门开启持续角、升程高度，针对不同的动力调校需求，可通过调整凸轮型面的包角、升程值来适配不同的动力输出特性，比如偏向低扭输出的调校会增大气门开启重叠角的低速区间适配性，偏向高转功率输出的调校则会增大气门最大升程与高转速区间的开启持续时间。该结构的凸轮轴相比分体式凸轮轴，整体刚性更强，在高转速下的轴身形变更小，配气相位的控制精度更高，同时集成式的链轮设计减少了零部件数量，降低了装配复杂度与后期维护的难度，轴身的润滑油道出口位置经过精准定位，可直接将机油喷射到凸轮与挺柱的接触工作面，保证摩擦面始终处于良好的润滑状态，减少摩擦损耗，提升部件使用寿命。
