直插式工字型绕线电感器结构设计

　　在消费类电子、通讯终端设备的电路板布局中，直插式绕线电感是电源滤波、信号扼流场景下的常用被动元件，本次呈现的这款电感结构，针对小功率电源回路的EMI抑制需求做了适配设计。从实际应用场景来看，这类电感常布置在电路板的电源输入端口、DC-DC转换回路的输出端，用来滤除线路中的高频杂波，抑制电流突变带来的电压尖峰，在小型通讯终端、便携数码设备的主板上，这类尺寸的电感可以在有限的板上空间内完成滤波功能，不会占用过多的布局面积。

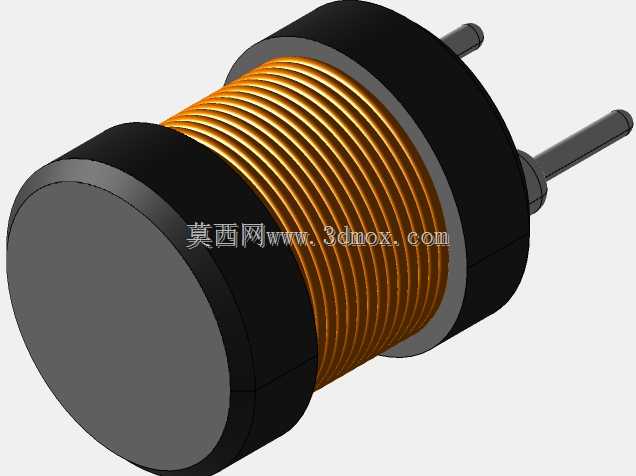

　　从产品功能特性来看，这款电感采用工字型磁芯作为绕线载体，磁芯两端的挡边可以对漆包线绕组形成物理限位，避免绕制过程中漆包线滑出磁芯本体，同时磁芯的闭合磁路结构可以有效降低漏磁，减少电感工作时对周边敏感器件的电磁干扰。绕组采用高强度漆包铜线多层密绕结构，铜线的线径匹配额定工作电流的载流需求，多层绕制的结构可以在有限的磁芯长度内达到设计需要的电感量，绕组两端的引出线直接作为直插引脚，省去了额外的引脚连接工序，也降低了引脚接触带来的额外电阻。

　　设计过程中首先确定了核心的外形尺寸边界，整体外径控制在10mm，本体总高度为14mm，这个尺寸参数是匹配常规2.54mm间距的通孔焊盘布局设计的，两个引脚的中心距经过校准，适配通用波峰焊工艺的焊盘间距要求，引脚的直径和伸出长度也符合通孔插装元件的通用规范，既可以保证插装时引脚顺利穿过PCB焊盘，也能在波峰焊过程中形成饱满的焊点，避免虚焊、掉件的问题。磁芯两端的黑色端盖采用绝缘材质包覆，一方面可以对绕组的两端形成绝缘防护，避免绕组端部与周边元件发生短路，另一方面也可以在自动化插装过程中为吸嘴提供平整的吸附面，适配SMT+THT混装生产线的自动插件工序要求。

　　在结构细节的处理上，磁芯的绕线区域做了细微的表面粗糙度处理，增加漆包线与磁芯表面的摩擦力，避免绕线完成后绕组出现松散移位的问题；绕组的最外层做了浸漆固化处理，让多层漆包线粘结成一个整体，提升元件在震动环境下的结构稳定性，避免设备运输、使用过程中因为震动导致漆包线移位、绝缘层破损。引脚的根部做了应力释放结构设计，当元件受到外力弯折时，应力会集中在引脚根部的缓冲区域，不会直接传递到绕组与引脚的连接点，避免引出线断裂导致元件失效。

　　从选型适配的角度来看，这款电感的尺寸参数适合在板上垂直空间预留15mm以上、水平安装空间直径12mm以上的位置使用，安装时不需要额外的固定结构，仅依靠焊盘的焊点就可以完成可靠固定，在-40℃到125℃的常规工作温度区间内，磁芯的导磁特性、漆包线的绝缘性能都可以保持稳定，满足多数民用、工业级电子设备的使用环境要求。在建模过程中，对磁芯的倒角、绕组的层叠间隙、引脚的同轴度都做了1:1的还原，结构设计人员可以直接将该模型导入电路板装配文件中，做干涉检查、布局模拟，不需要重新测绘元件尺寸，能有效缩短产品开发阶段的元件建模周期，也能提前发现布局中存在的空间干涉、安全距离不足等问题。
