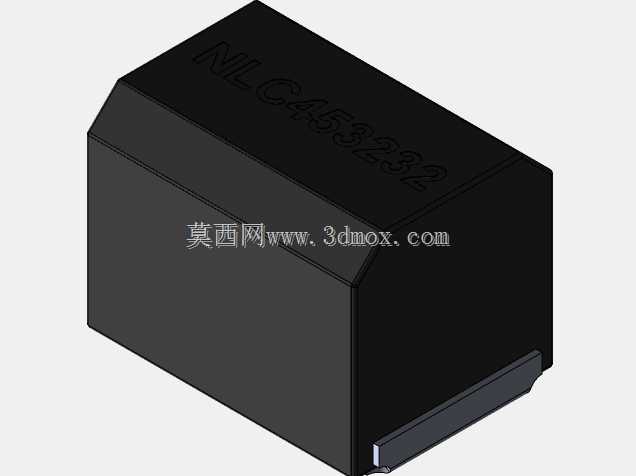

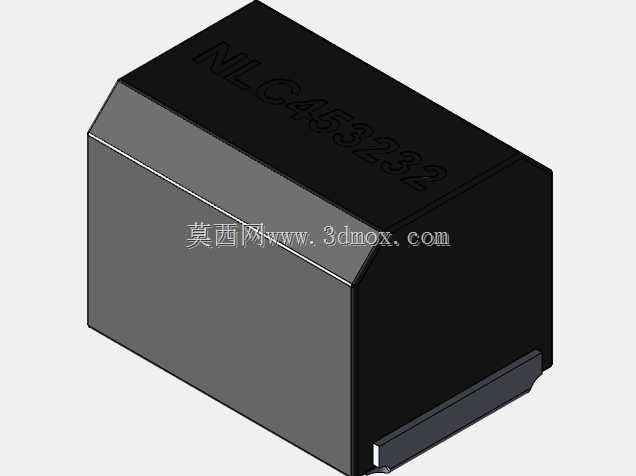

NLC453232封装贴片电感三维结构

　　做消费类通讯终端PCB布局的时候，最先要卡准的就是板上被动元件的安装边界，尤其是这类4532封装也就是公制4.5mm×3.2mm尺寸的贴片电感，很多刚入行的结构工程师容易只看 datasheet 上的标称长宽，忽略塑封本体的拔模斜度、端部电极的突出量，最后做SMT钢网开模或者板上限位结构的时候出干涉问题。这个电感的三维建模是完全按照实际量产封装的外形公差做的，本体顶部的丝印标识区域做了微凹的细节还原，不是简单的方块拉伸，四个侧边的拔模角度参考了量产模塑封装的常规1.5°斜度，底部的端电极突出本体底面0.15mm，刚好匹配SMT焊接时的焊锡爬升空间，不会出现模型贴装时和PCB板面零间隙导致的焊锡无法溢出的虚拟装配问题。

　　从实际应用场景来说，这类电感大多用在便携通讯设备的电源回路里，做DC-DC转换的储能滤波，也有部分用在射频前端的阻抗匹配回路里，因为是塑封屏蔽结构，本体的磁屏蔽特性可以减少对周边敏感器件的电磁干扰，所以建模的时候特意还原了本体侧面的合模线细节，这个细节在做整机EMC仿真的时候，是可以作为磁场泄露边界的参考依据的，很多简化模型会把合模线做平，导致仿真时的屏蔽效能计算比实际值偏高，最后做样机测试的时候才发现干扰超标，反而要重新改板。

　　设计这类元件的三维模型的时候，最先要确定的是安装坐标系，必须把元件的第一电极也就是1号引脚的位置放在坐标原点对应的PCB焊盘中心对齐位置，本体的Z轴高度是按照标称2.2mm的最大高度做的，预留了0.05mm的公差余量，方便结构工程师做板上堆叠的时候算整机厚度，不会出现因为模型取了尺寸下限导致后期壳体和元件顶死的问题。端部电极的倒角做了0.2mm的圆弧处理，还原了实际电极冲压成型后的圆角特征，不是生硬的直角，在做装配干涉检查的时候，不会因为直角的尖锐特征误报和周边焊盘、阻焊层的干涉。

　　很多工程师在调用这类被动元件模型的时候，容易忽略元件的极性标识，这个模型在本体顶部的丝印位置做了对应极性的标记特征，和实际元件的丝印位置完全一致，方便PCB Layout工程师在做三维装配检查的时候，快速核对元件的贴装方向，避免出现生产时元件贴反的问题。另外本体底部的电极之间的塑封凹槽也做了还原，这个凹槽是实际生产中塑封脱模的时候预留的顶针位置对应的结构，虽然尺寸很小，但是在做焊锡量仿真的时候，这个凹槽会容纳少量多余的焊锡，避免焊锡挤压导致元件偏移，模型还原这个细节之后，做SMT工艺仿真的时候结果会更贴近实际生产情况。

　　从安装边界来说，这个模型的占位空间除了本体本身的长宽高之外，还在元件周边预留了SMT贴装时的吸嘴取料空间，也就是本体上方0.5mm范围内没有做多余的特征，模拟实际贴装时吸嘴接触的平面区域，方便做整机贴装工艺的路径仿真，不会出现吸嘴和周边元件干涉的误判。另外本体的四个边角做了0.1mm的圆角处理，还原了实际塑封元件的边角钝化特征，不是尖锐的直角，在做跌落仿真的时候，不会因为边角的应力集中导致仿真结果出现不合理的应力峰值，让整机可靠性仿真的结果更准确。

　　这类小尺寸被动元件的模型看起来结构简单，但是要做到和实际量产件完全匹配，需要核对很多容易被忽略的细节，比如端电极的镀层厚度对应的尺寸增量、塑封本体的表面粗糙度对应的视觉特征、丝印的凹陷深度，这些细节虽然不会影响大的结构装配，但是在做高精度的整机虚拟装配、工艺仿真、EMC仿真的时候，每一个小细节的偏差都可能导致仿真结果和实际测试出现偏差，所以建模的时候每一个尺寸都是对照实际量产元件的实测值做的，不是直接照搬规格书的标称值，毕竟规格书给的是尺寸公差范围，实际量产的元件尺寸大多集中在公差带的中间位置，取中间值建模才能让模型的适配性更强，不管是做设计选型还是装配检查，都能更贴近真实的生产装配情况。
