皮带传动式颚式破碎机组装结构设计

项目分类:破碎机 发布时间:2022-05-13 ID:632919
  • 皮带传动式颚式破碎机组装结构设计
  • 皮带传动式颚式破碎机组装结构设计
  • 皮带传动式颚式破碎机组装结构设计
  • 皮带传动式颚式破碎机组装结构设计

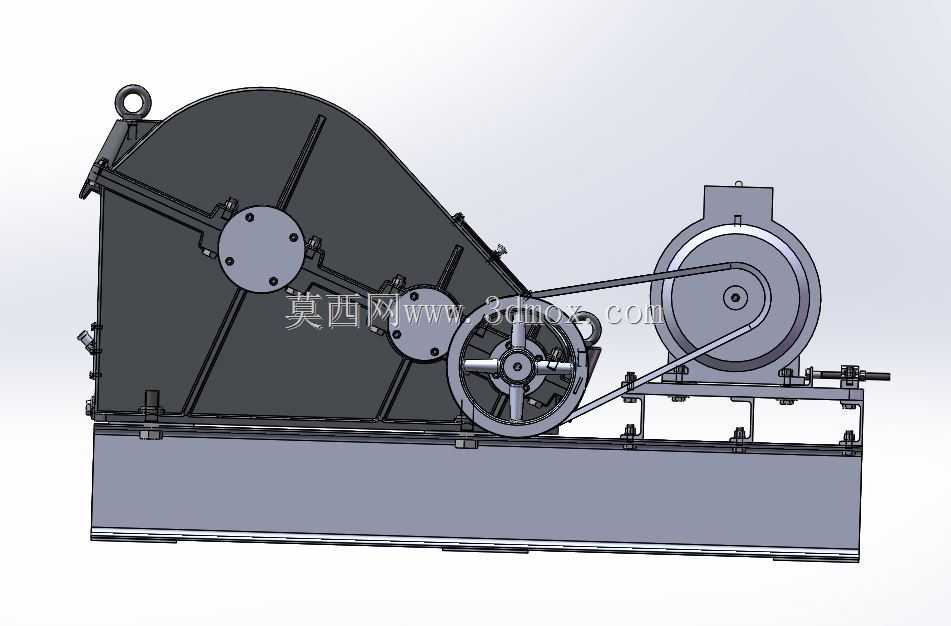

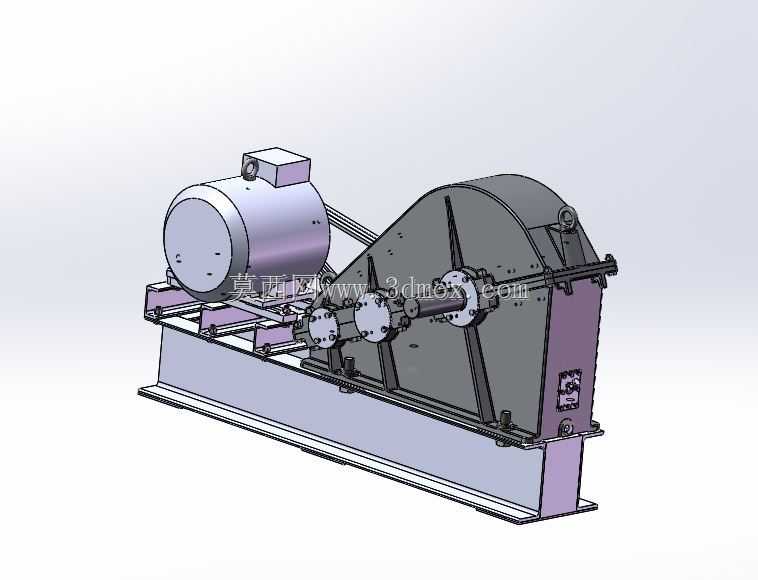

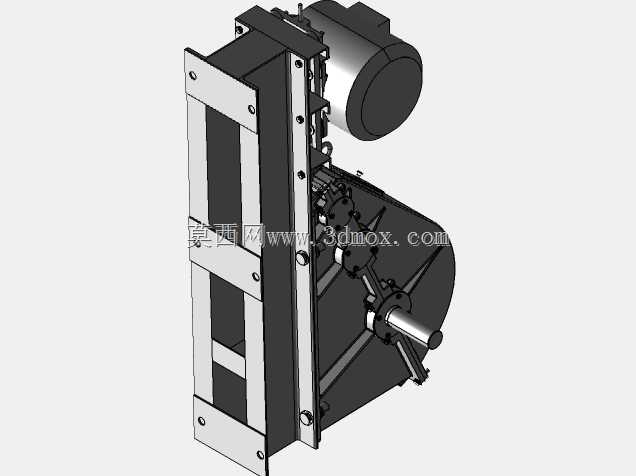

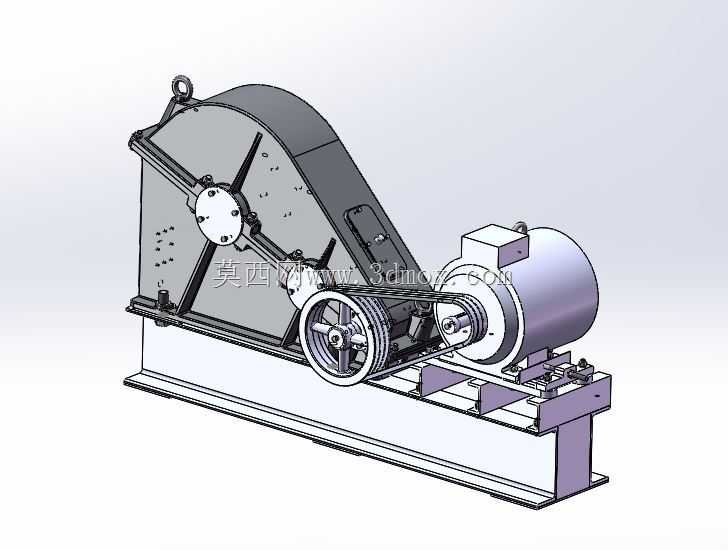

  这套破碎设备的三维结构完整还原了中小型颚式破碎机的整机装配逻辑,从实际工况应用来看,这类设备主要部署在砂石料场、矿山粗碎工段、建筑废弃物回收处理站点,承担硬度不超过320MPa的各类矿石、混凝土块、砖瓦废渣的首段破碎工序,进料粒度适配100-500mm区间的块状物料,出料粒度可通过调整颚板间隙在10-100mm范围内调节,能够直接为后续二级破碎、筛分工序提供符合粒径要求的原料。从结构设计逻辑来看,整机采用电机侧置的皮带传动布局,驱动电机通过地脚螺栓固定在焊接式机架的延伸安装平台上,电机输出轴端装配多槽皮带轮,通过三角带将动力传递给破碎腔侧的从动带轮,这种传动方式一方面可以通过皮带的打滑特性缓冲破碎腔卡料时的冲击载荷,

  避免电机过载烧毁,另一方面也能通过更换不同直径的带轮灵活调整偏心轴转速,适配不同硬度物料的破碎节奏。破碎腔部分采用经典的复摆颚式结构,动颚组件通过偏心轴悬挂在机架上部,肘板支撑在动颚背部与机架后壁的调整座之间,偏心轴旋转时带动动颚做周期性的往复摆动,动颚靠近定颚时挤压破碎物料,远离时物料靠自重从排料口排出,这种结构相比简摆颚破结构更紧凑,动颚的上下行程更大,对物料的破碎揉搓作用更强,不易发生堵料问题,适合中小型产能的破碎场景。机架部分采用厚钢板焊接成型,关键受力位置焊接加强筋板,上部预留吊装环用于整机的转运吊装,底部的安装底座预留地脚螺栓孔,可直接固定在混凝土基础上,安装时需要保证机架的水平度偏差不超过0.5mm/m,

  避免运行时出现异常振动。设计时需要重点关注几个装配边界:首先是皮带轮的中心距,要保证三角带的张紧度合适,过松会导致传动打滑丢转,过紧会加剧轴承磨损,一般以皮带中部下压10-15mm的变形量为宜;其次是颚板的安装间隙,定颚与动颚的齿板要对齐,齿峰对齿谷安装,保证破碎时的咬入角在18-22度之间,避免物料打滑无法咬入;另外偏心轴两端的轴承装配要预留热膨胀间隙,轴承座的密封采用迷宫式密封结构,防止破碎产生的粉尘进入轴承内部造成磨损失效。设备的外形尺寸方面,整机长度约2.2米,宽度约1.4米,高度约1.7米,安装时需要在设备周围预留至少1米的操作维护空间,方便日常更换颚板、调整排料口间隙、更换三角带等维护作业,

  进料口上方建议配套安装进料溜槽,避免物料直接冲击设备本体,出料口下方要预留足够的高度空间接驳输送设备,承接破碎后的物料。从建模细节来看,所有的连接螺栓、锁紧垫片、调节丝杠、张紧装置都做了1:1的还原,动颚部分的配重轮结构也完整呈现,配重轮的作用是平衡偏心轴旋转时产生的惯性力,让设备运行更平稳,减少振动对基础的冲击,电机底座设计了可调节的长圆孔,方便安装时调整电机位置来张紧三角带,肘板部分除了传力作用之外,还承担过载保护的功能,当破碎腔进入不可破碎的铁块等硬物时,肘板会先行断裂,切断动力传递,保护偏心轴、动颚等核心部件不受损坏。
