移动式葡萄破碎分离一体机结构

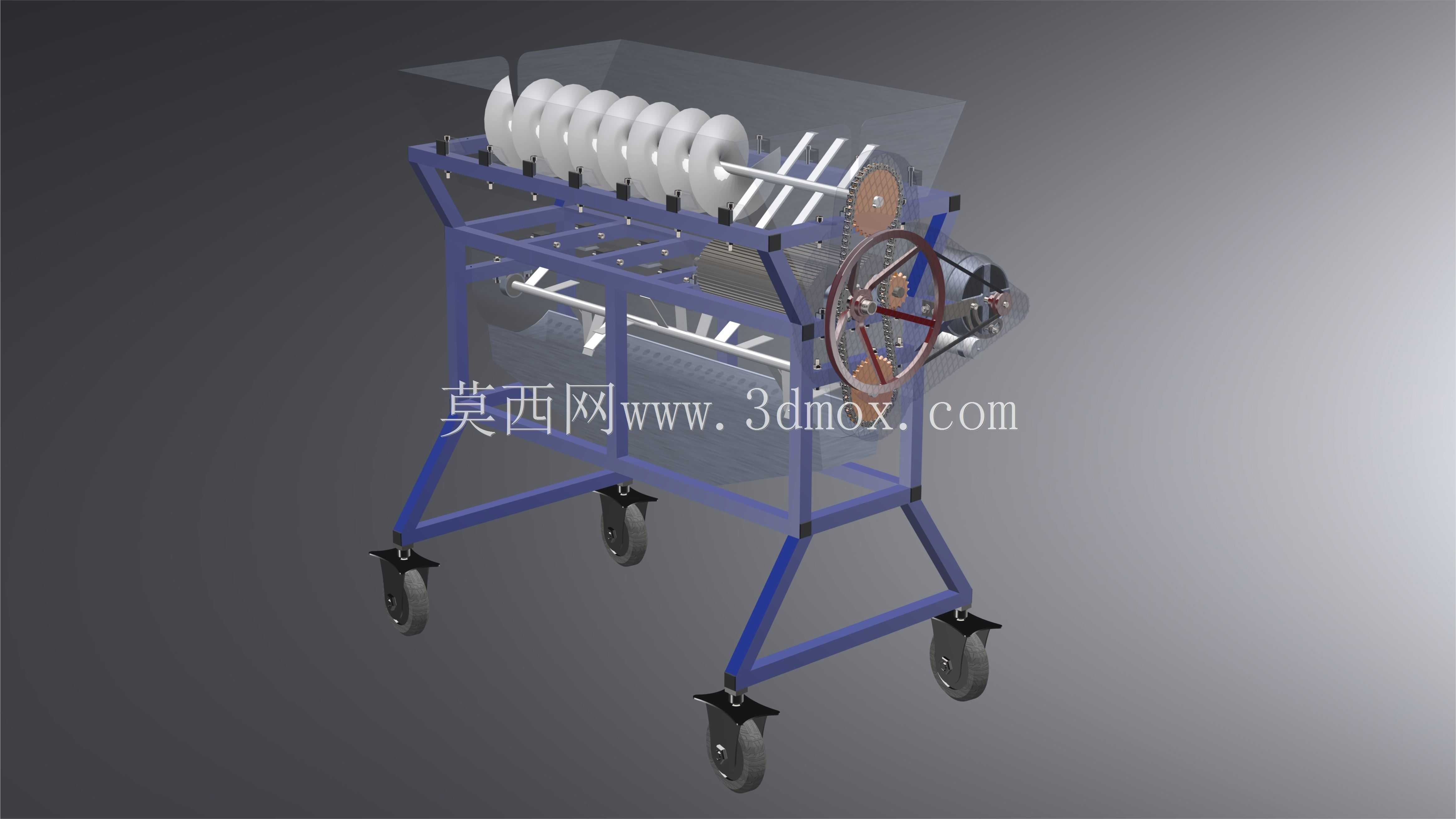

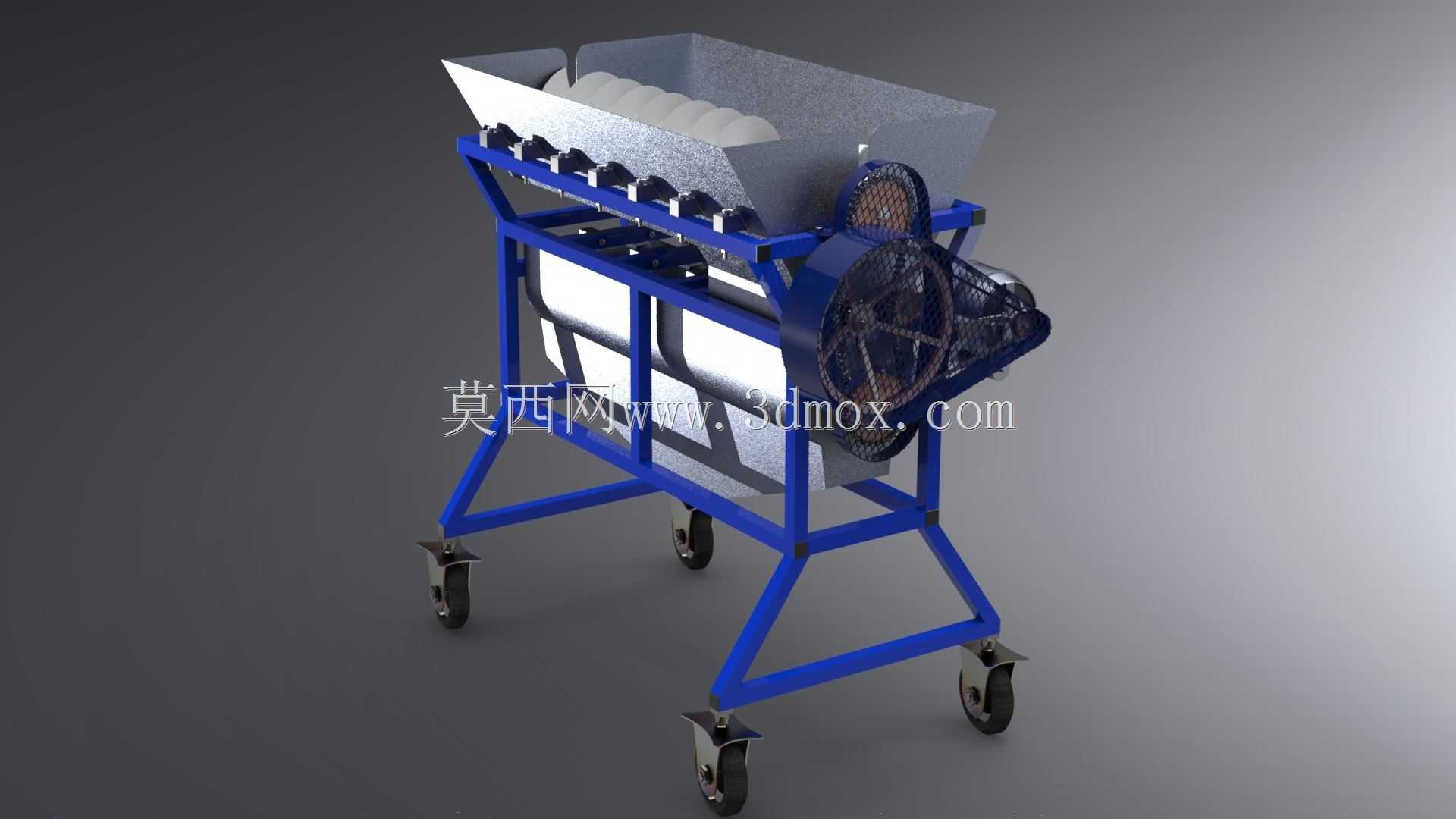

　　该设备面向小型酒庄、家庭农场、葡萄预处理工位和果酒试制车间，主要完成葡萄串进料后的破碎、果梗分离与物料输送衔接。整机采用移动式箱体布局，把破碎腔、分离机构、动力安装区、操作面板和推把集中在一个带脚轮的不锈钢机身内，适合在采收季频繁切换作业位置，也便于在清洗区、发酵区和暂存区之间短距离转运。

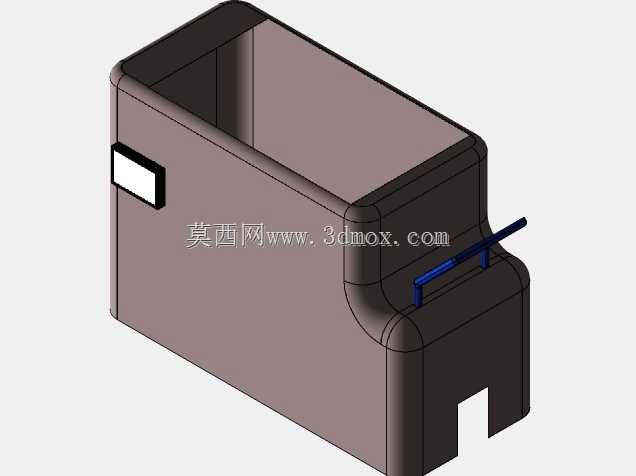

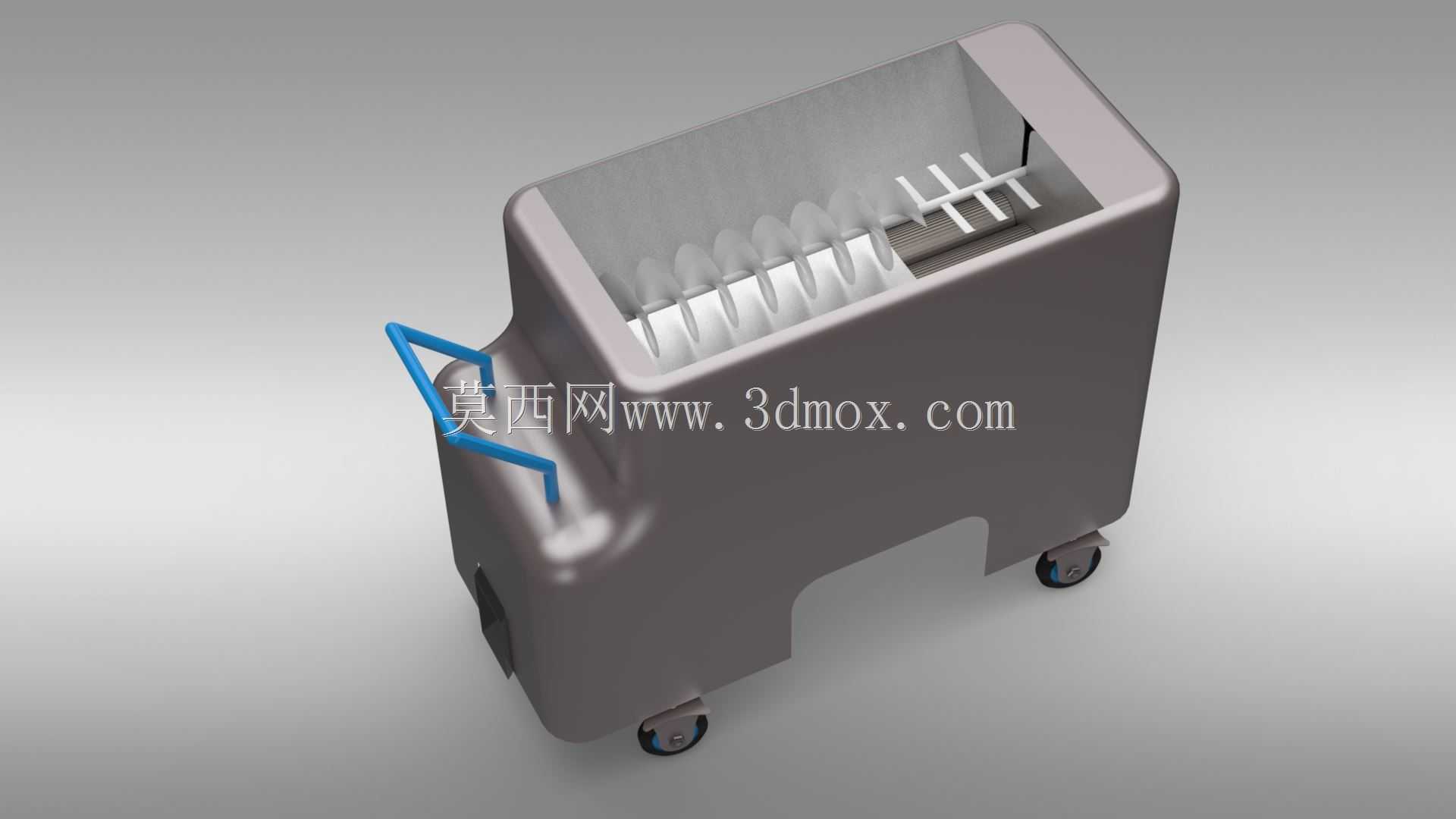

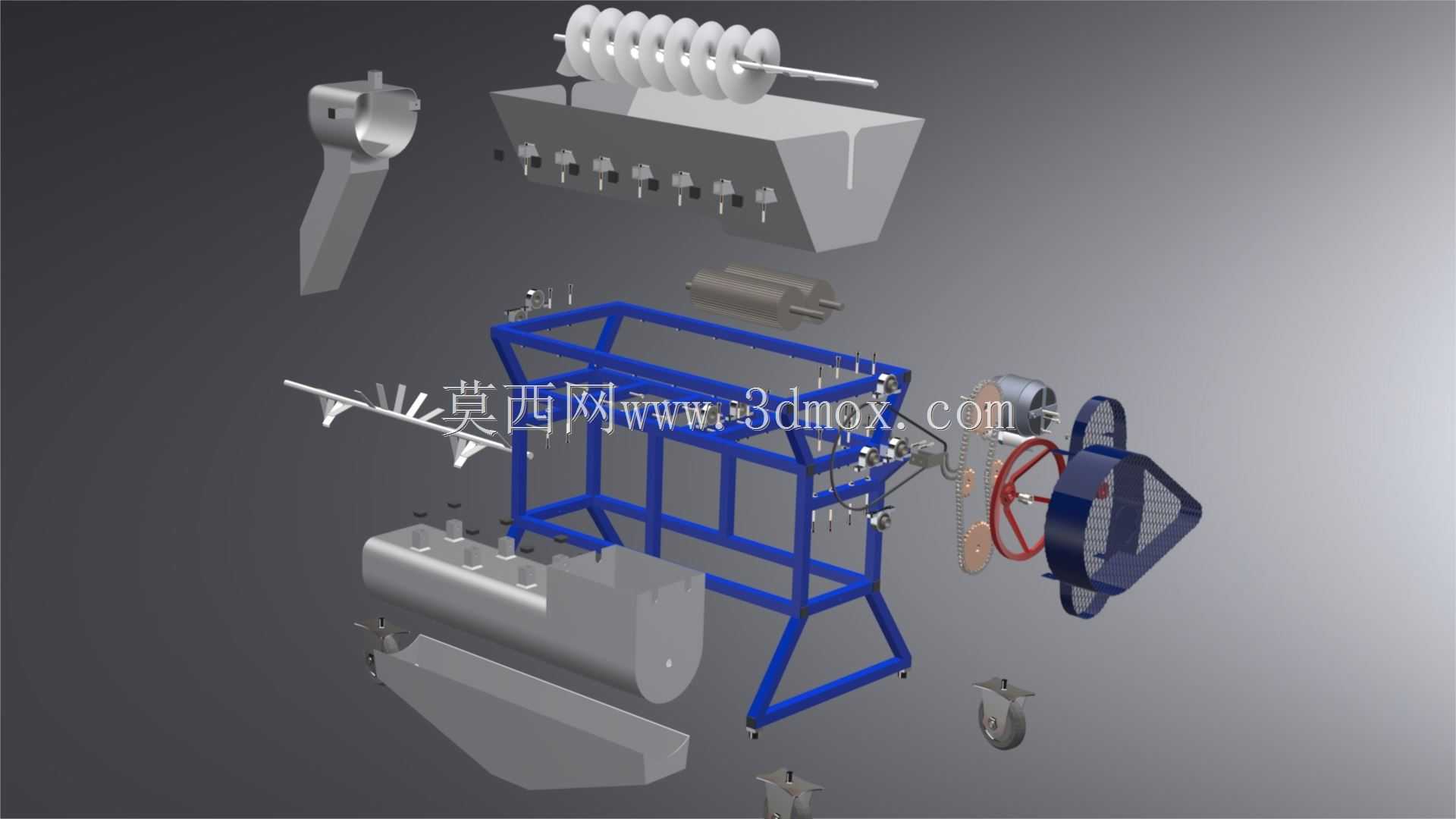

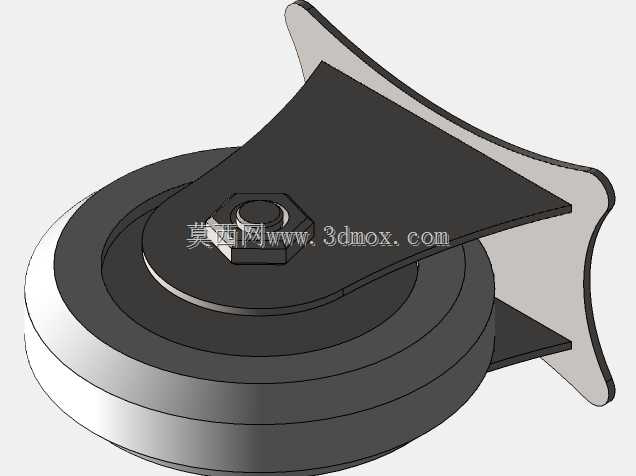

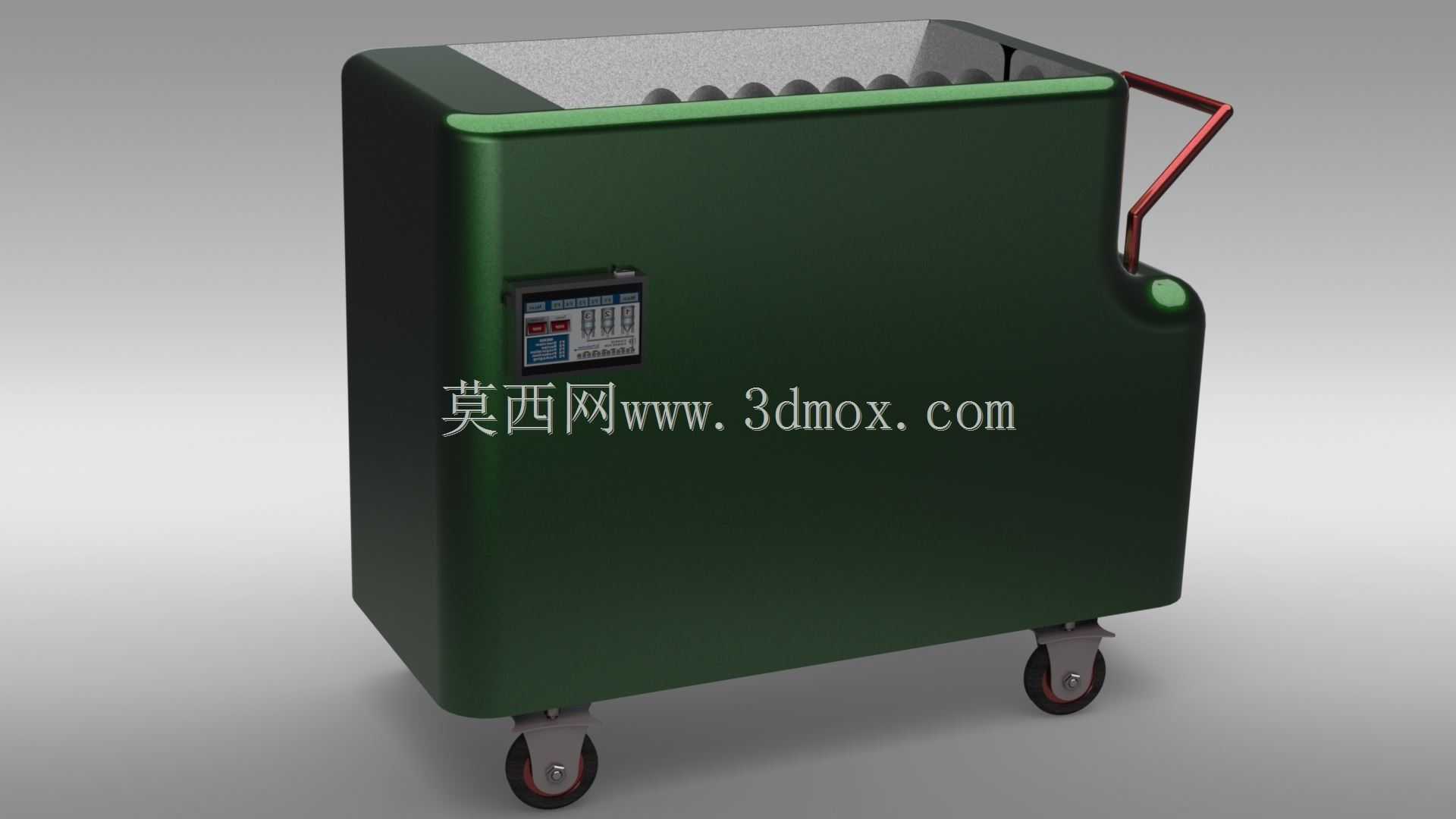

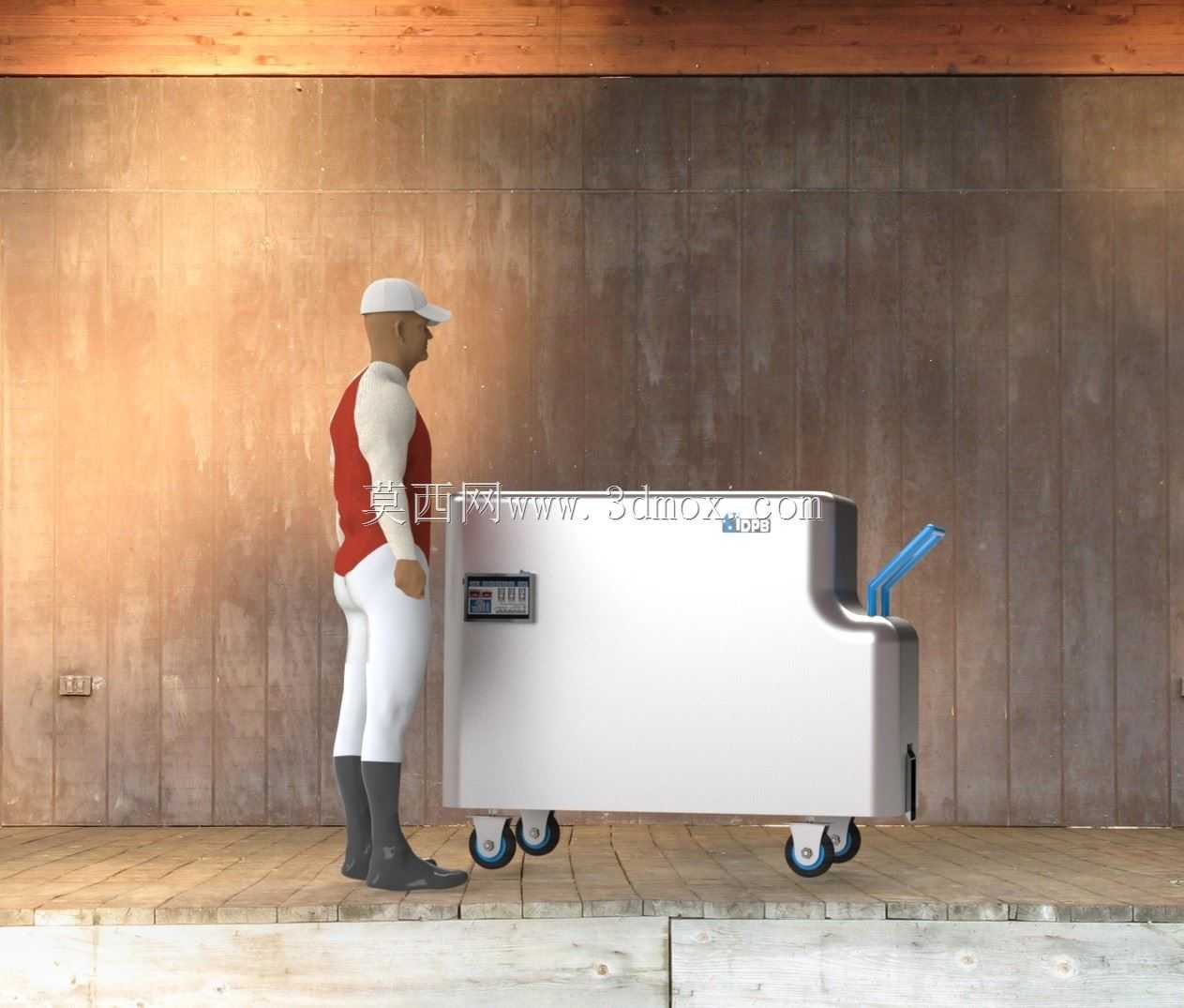

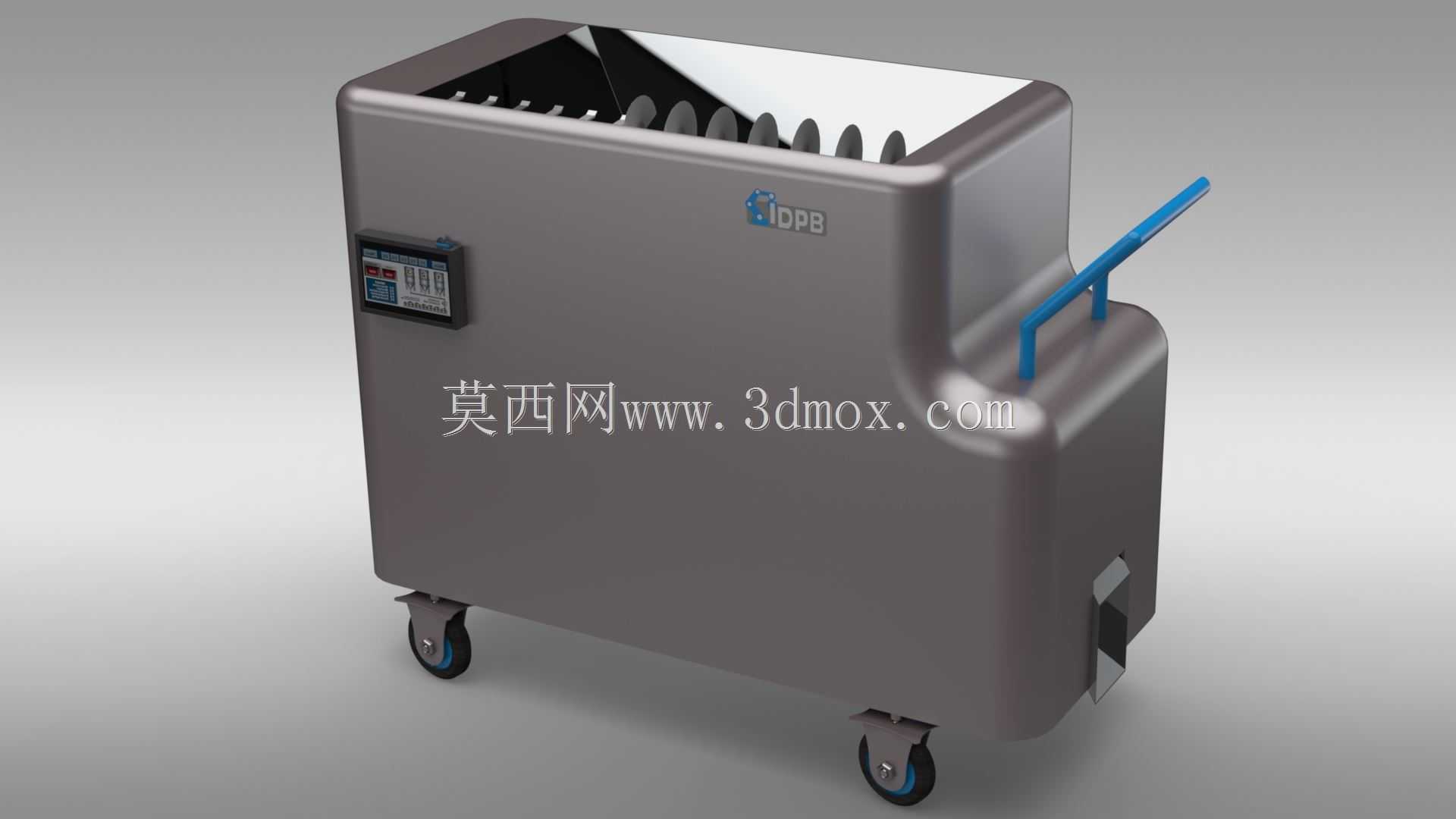

　　从结构布置看，机身主体为近似长方体的封闭箱壳，前端下部做斜切收边，减少靠近接料容器时的干涉；底部布置四只万向脚轮，其中靠近操作侧的脚轮承担转向和支撑，轮距经过加宽处理，满载葡萄汁与果梗时仍能保持稳定。机身右侧设置蓝色推把，推把角度偏向人体侧向施力方向，操作人员在地面推行时不需要正对设备尾部，转弯半径更小。前侧面板嵌入控制盒，面板位置避开进料飞溅区域，按键与显示区域略高于箱体中线，站立操作时视线和手部动作都比较自然。

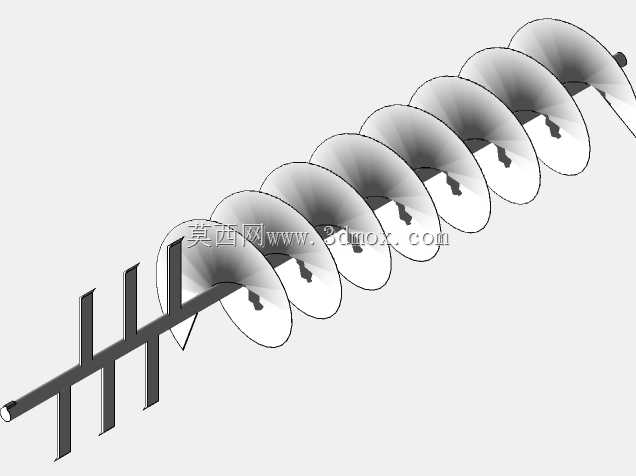

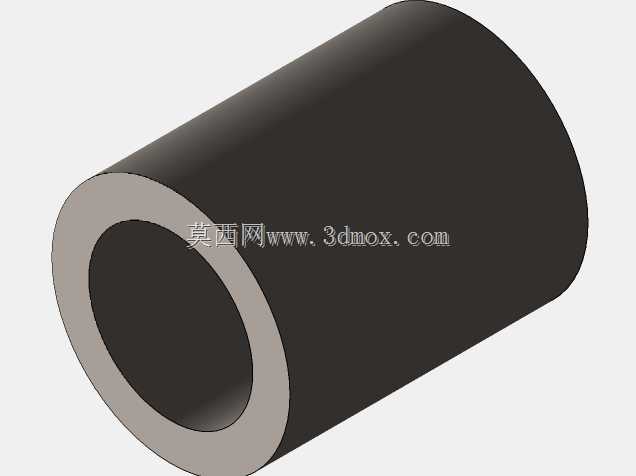

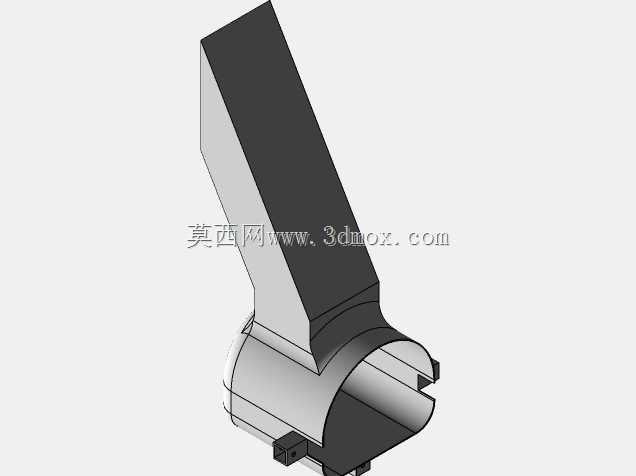

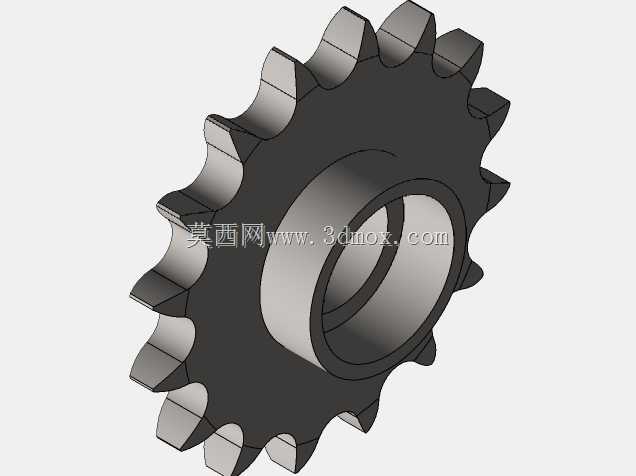

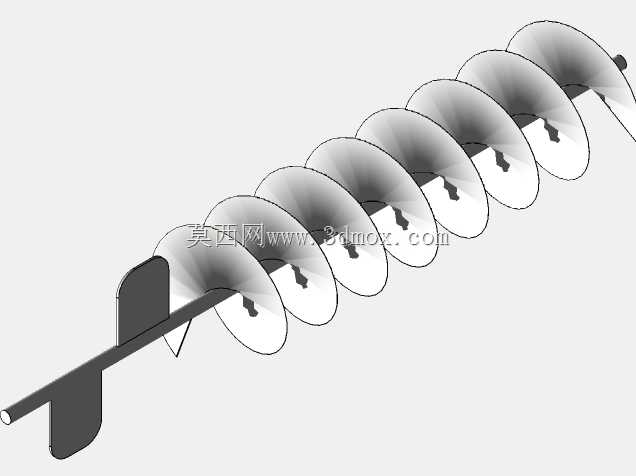

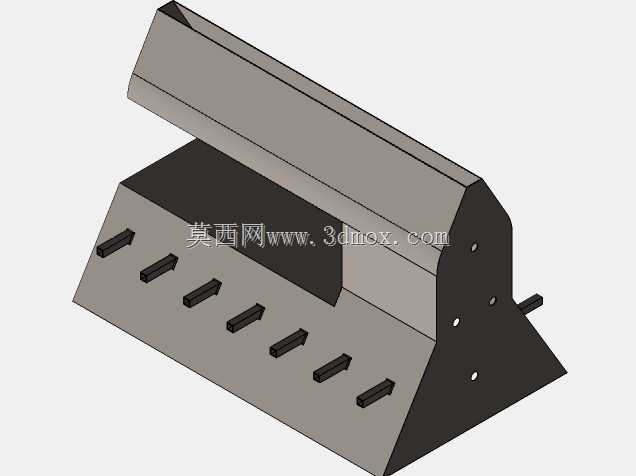

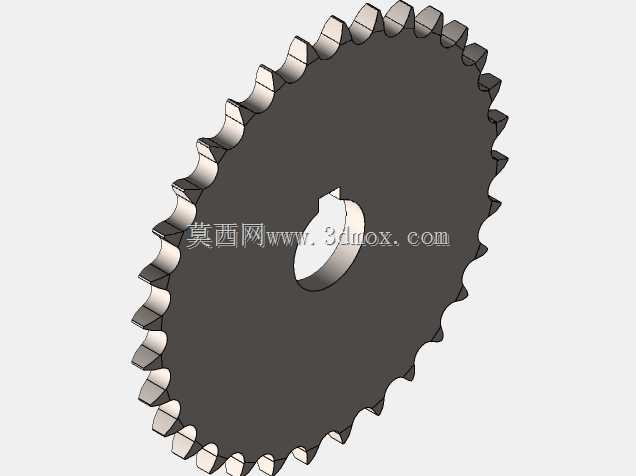

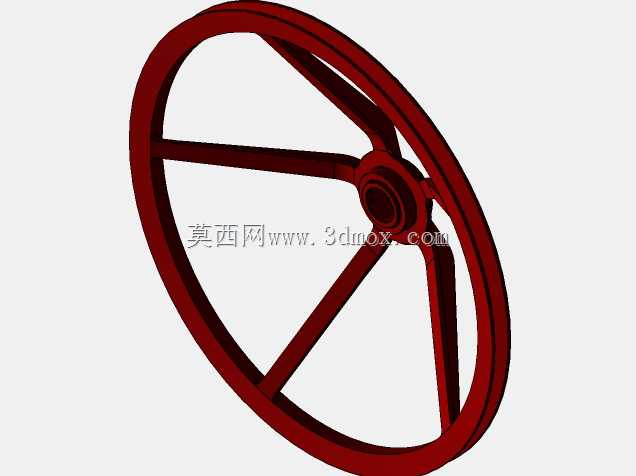

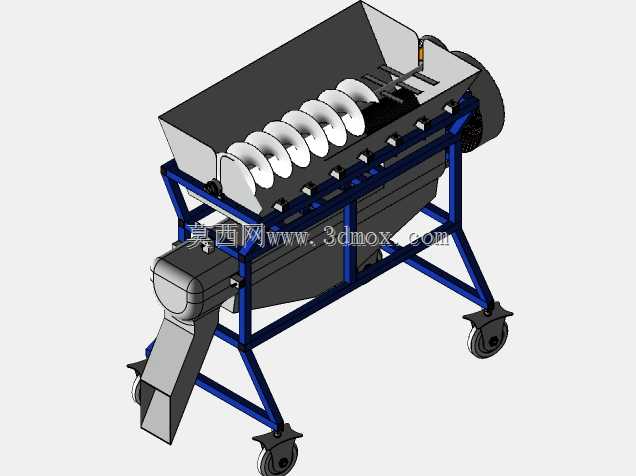

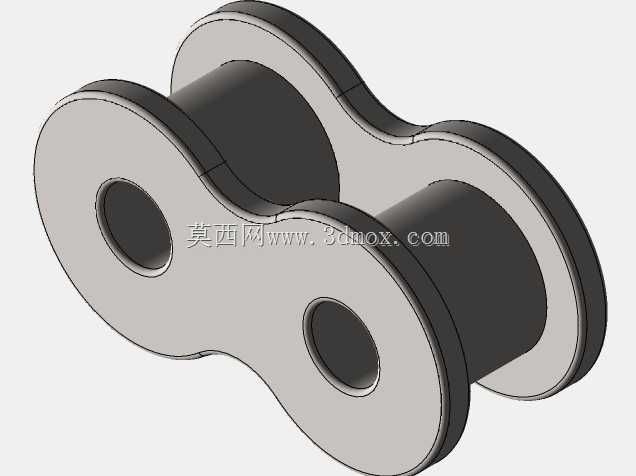

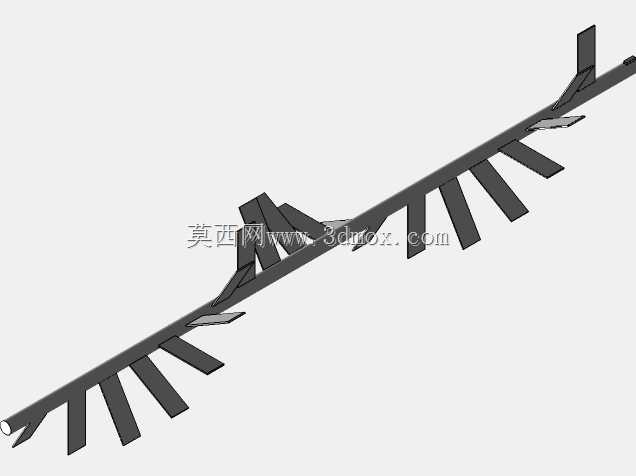

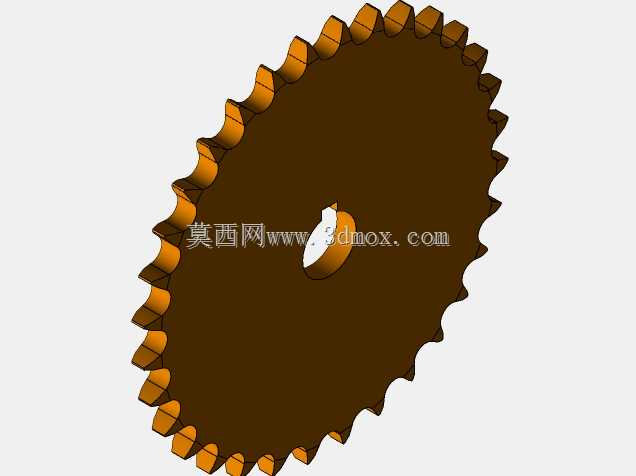

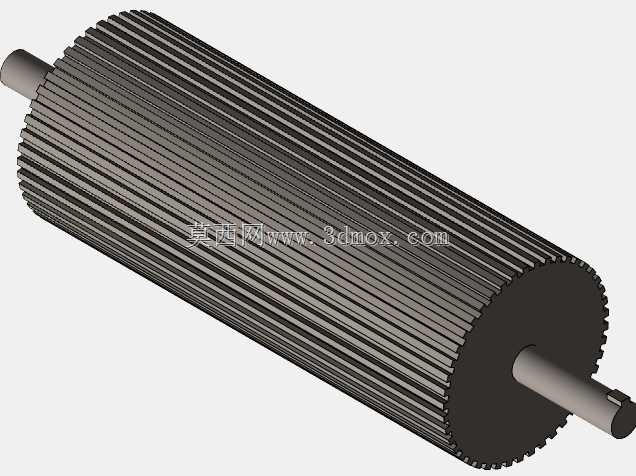

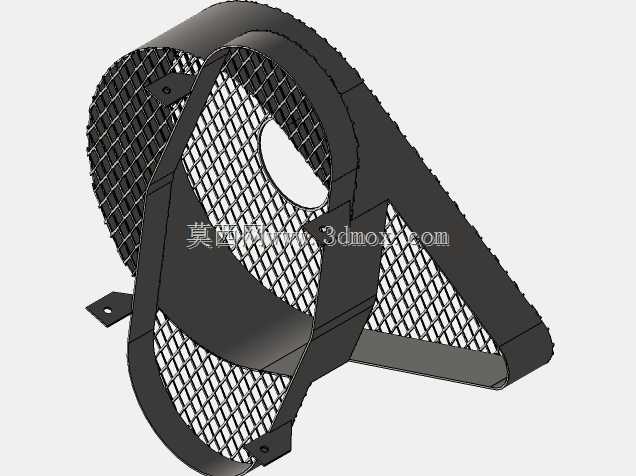

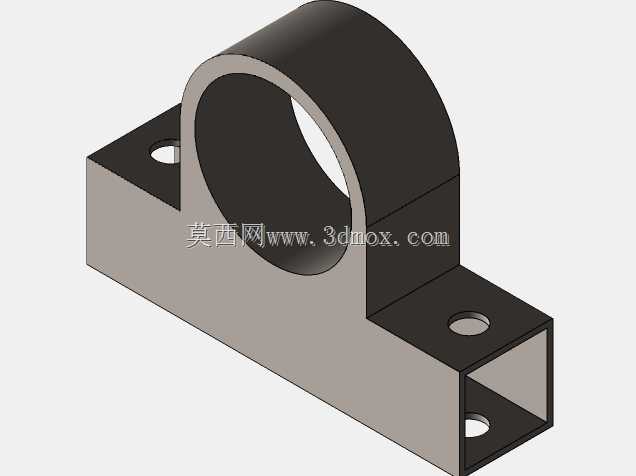

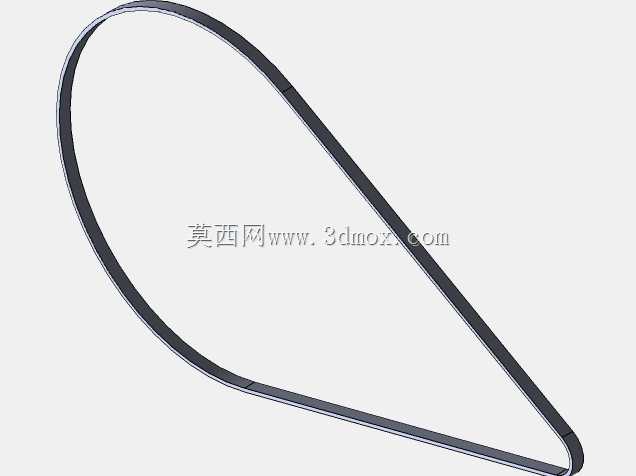

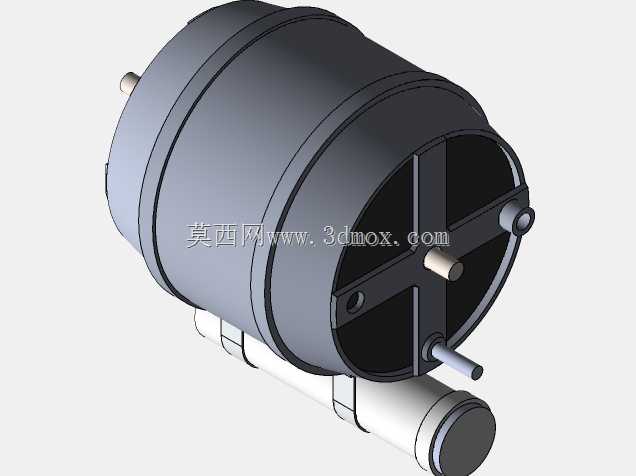

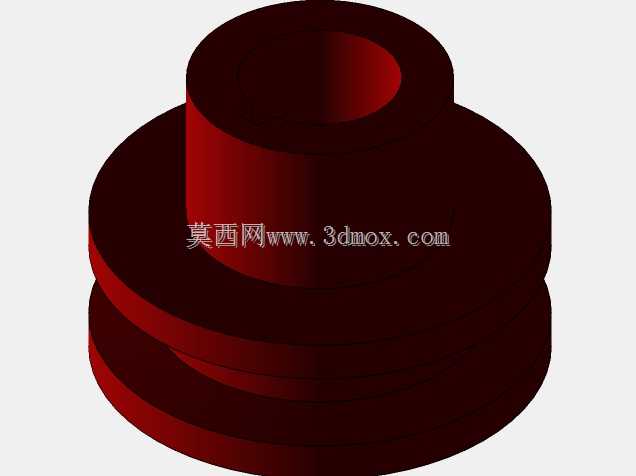

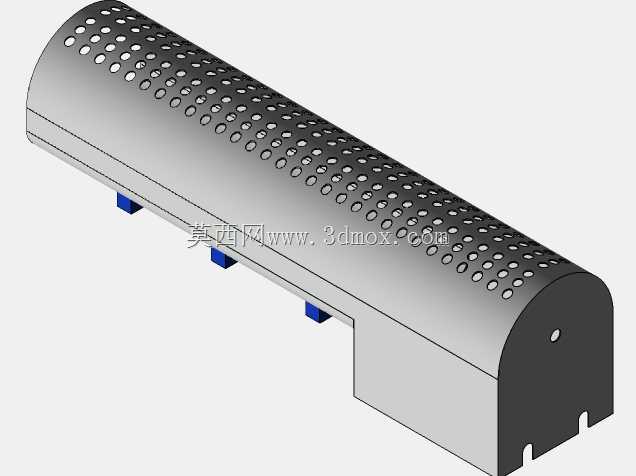

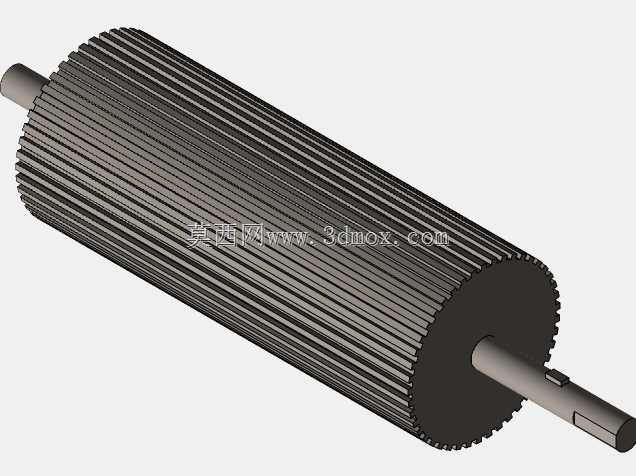

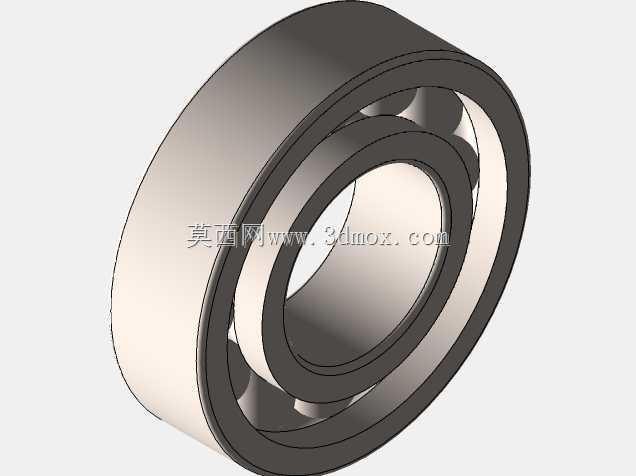

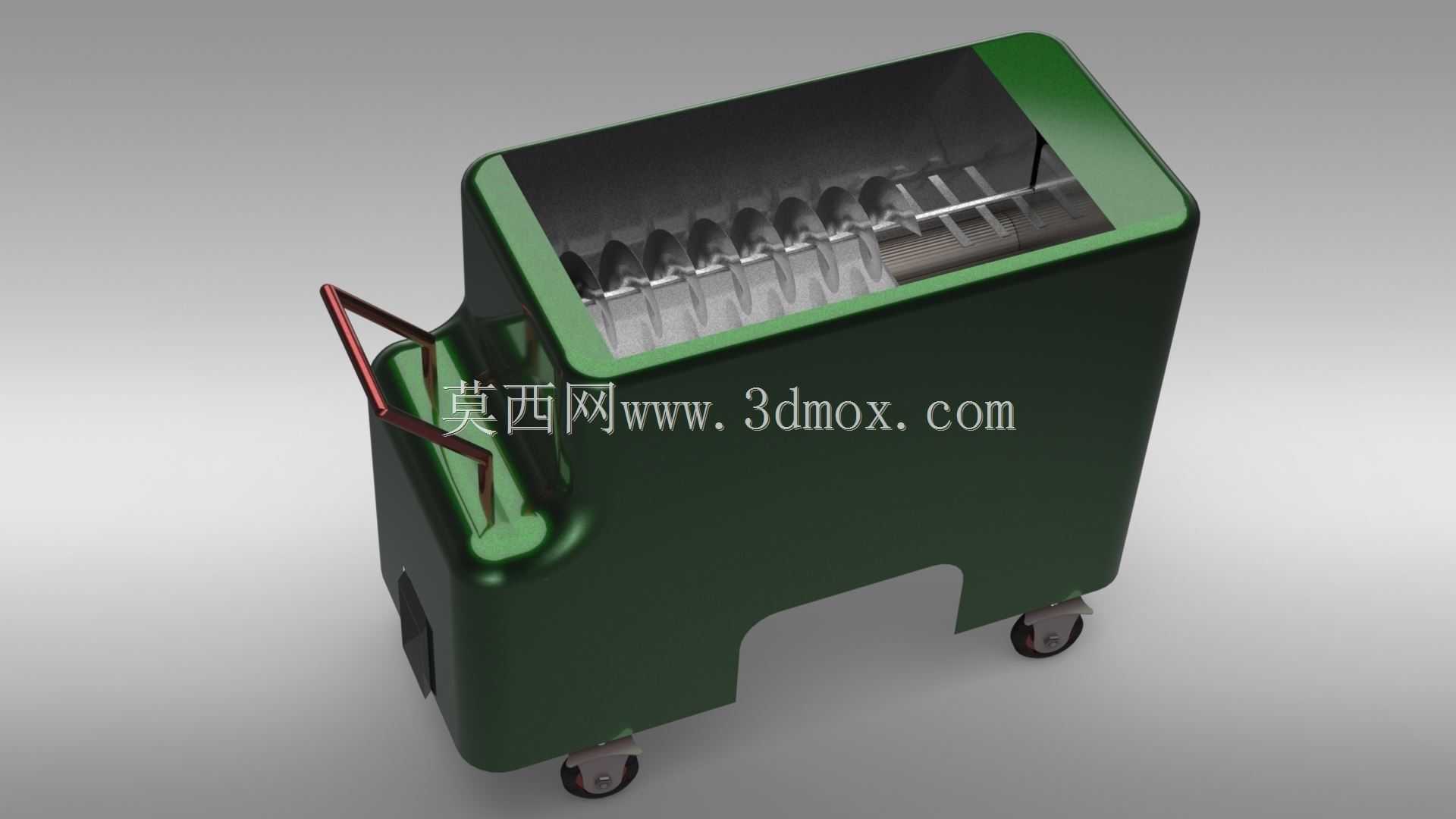

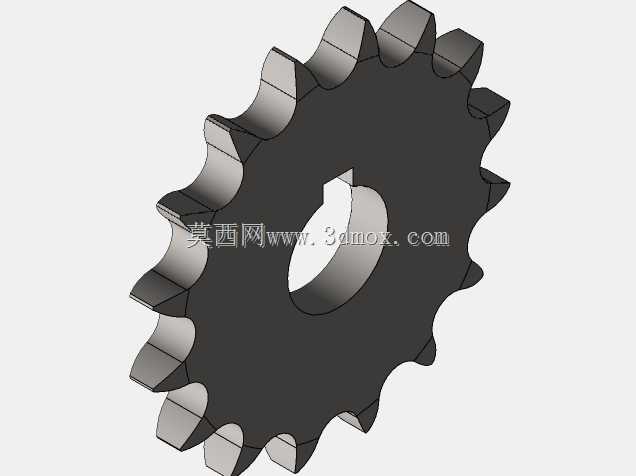

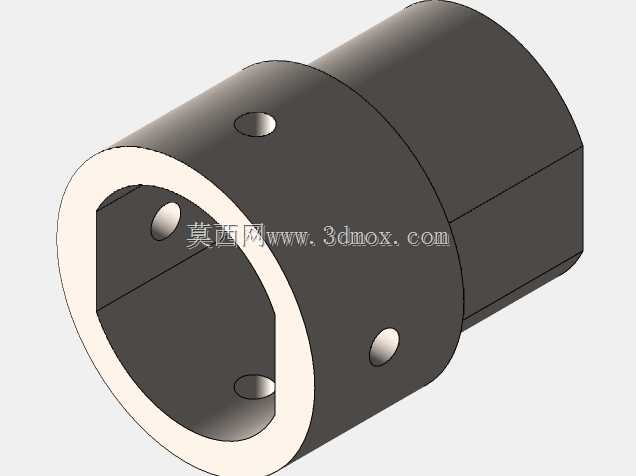

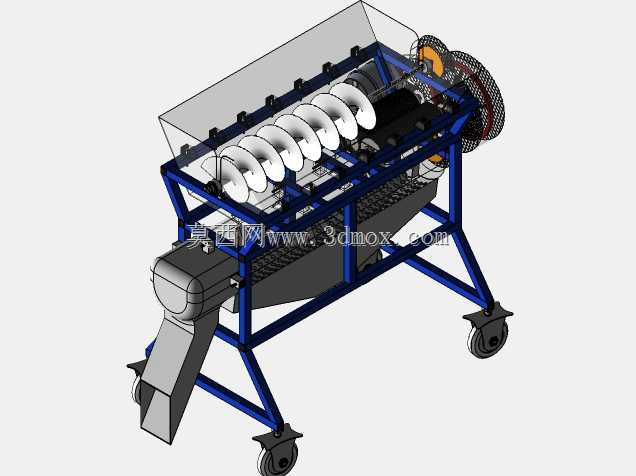

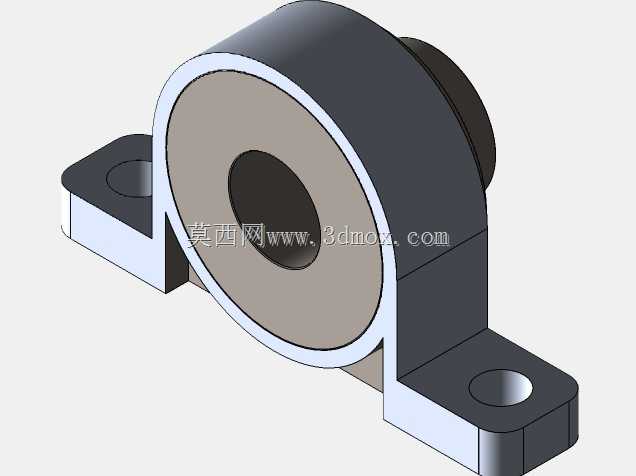

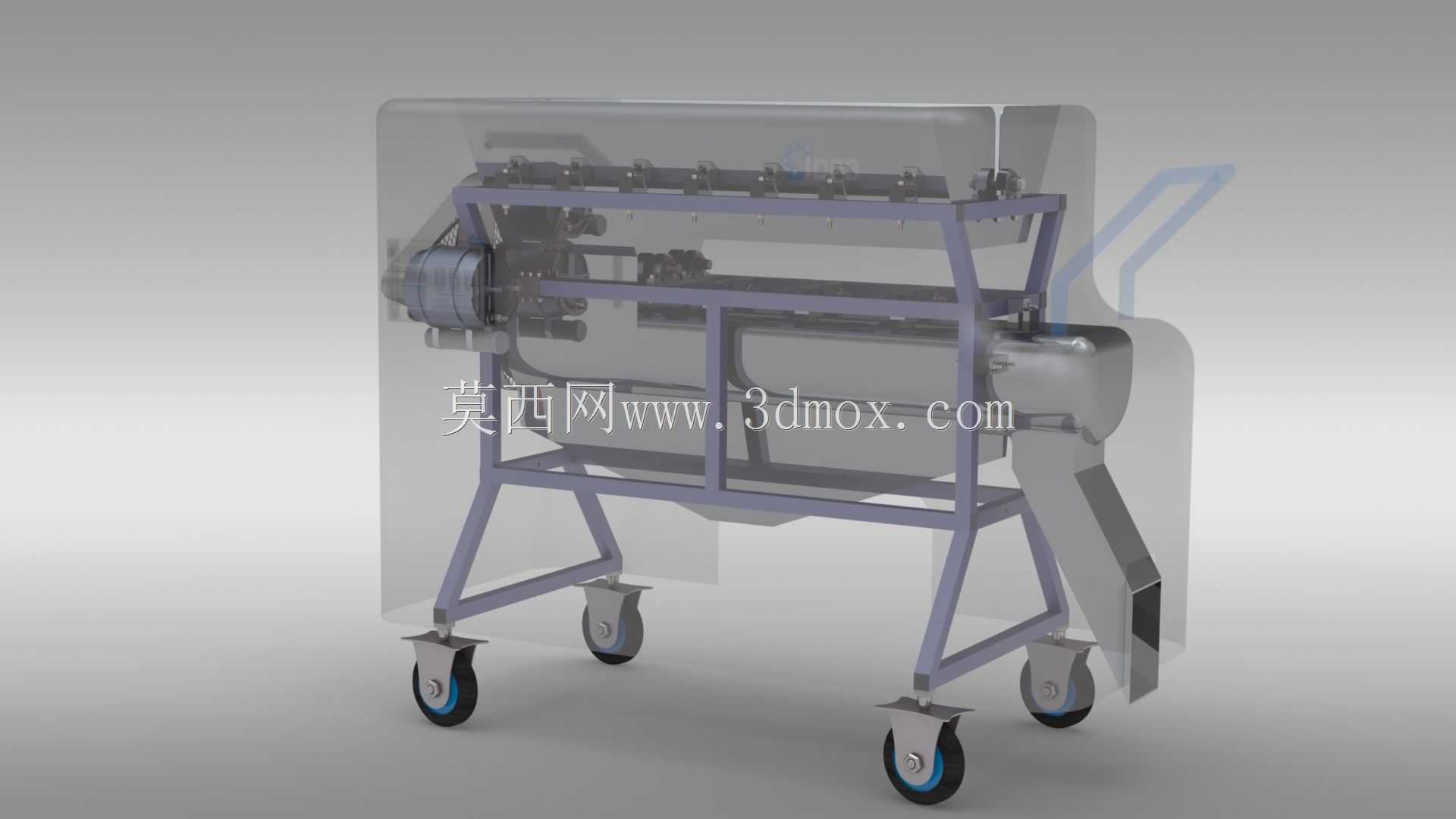

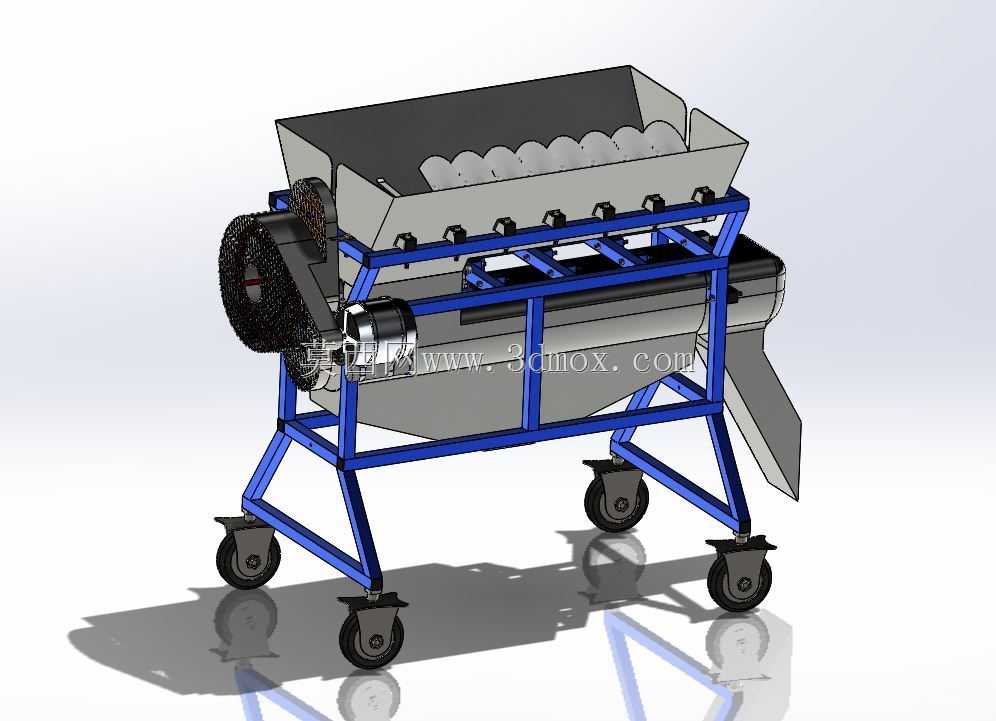

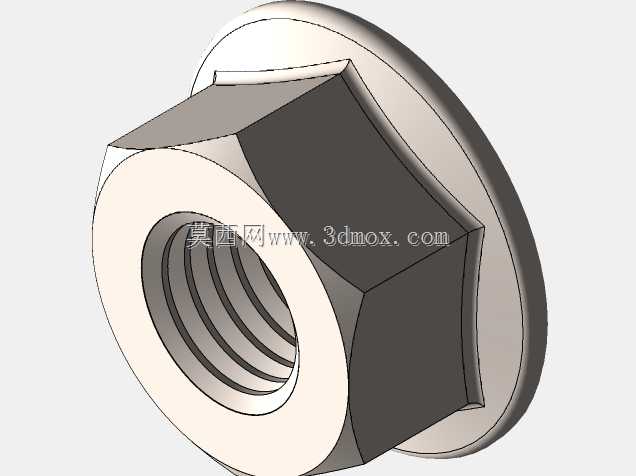

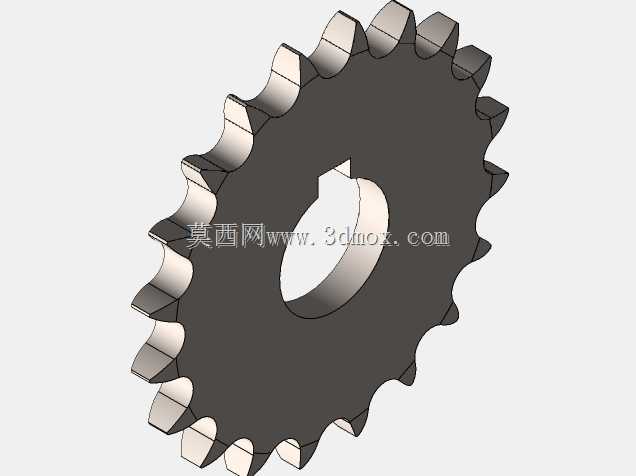

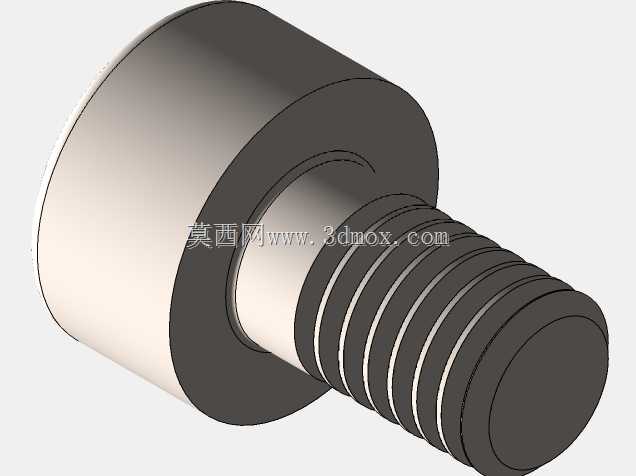

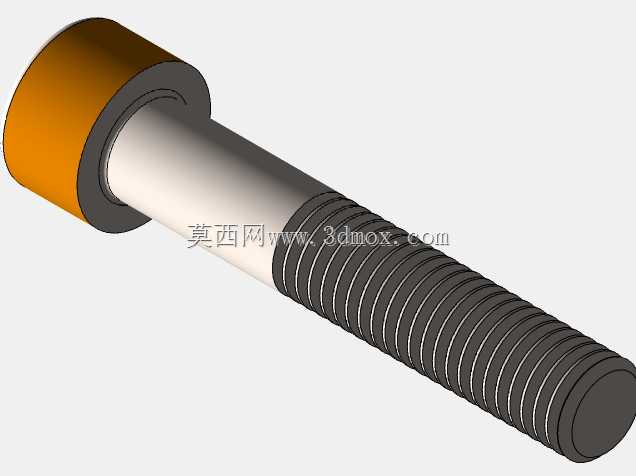

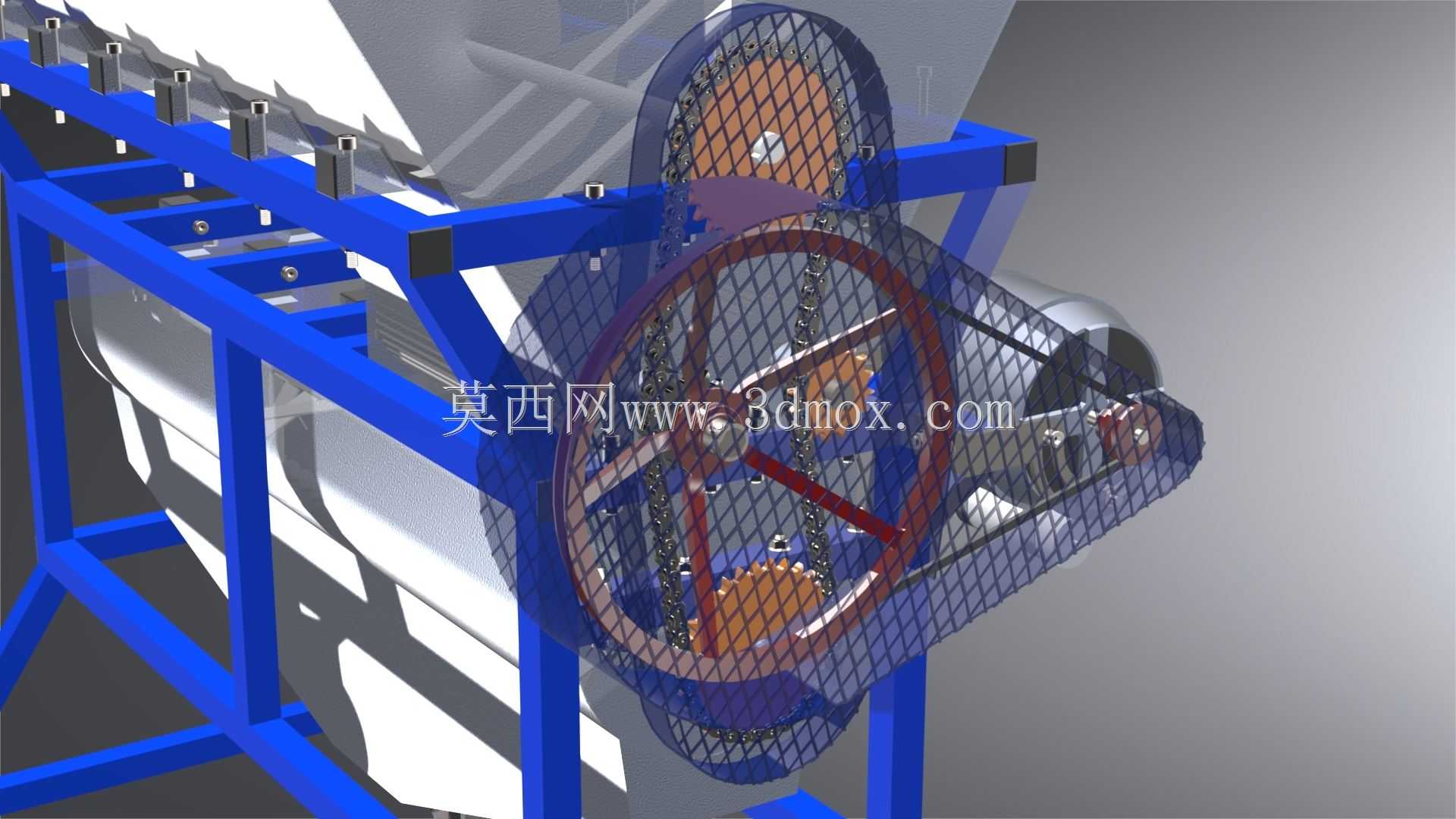

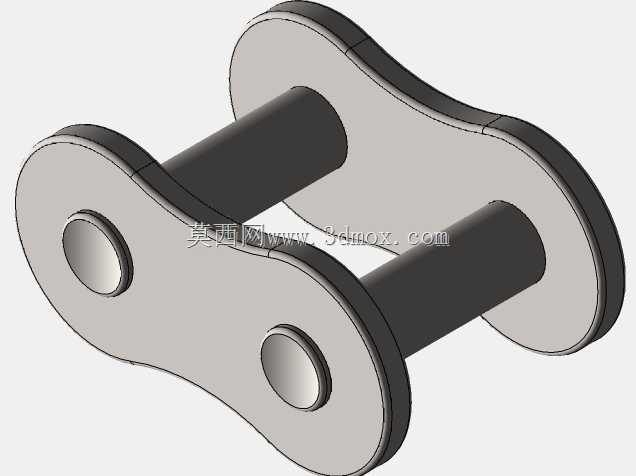

　　破碎与分离功能通常布置在箱体上部或侧部接口处，葡萄进入后先经过低速辊式或类似柔性破碎结构，使果皮破裂而尽量避免碾碎果籽，降低苦涩物质释放；随后进入分离区段，通过筛筒、拨料叶片或振动筛面的组合，把果汁、果肉与果梗分开。果汁沿导流通道向下方容器排出，果梗则从侧向或端部出口排出。箱体内部需要预留电机、传动件、轴承座和防护板的安装空间，外壳既要遮挡旋转部件，又要方便打开检修、冲洗残料和检查筛网磨损。

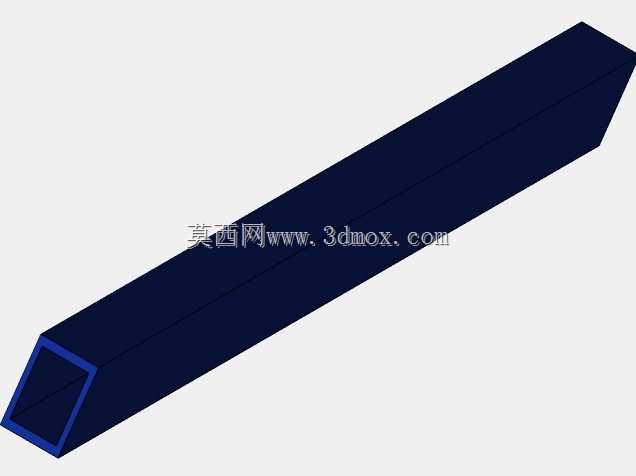

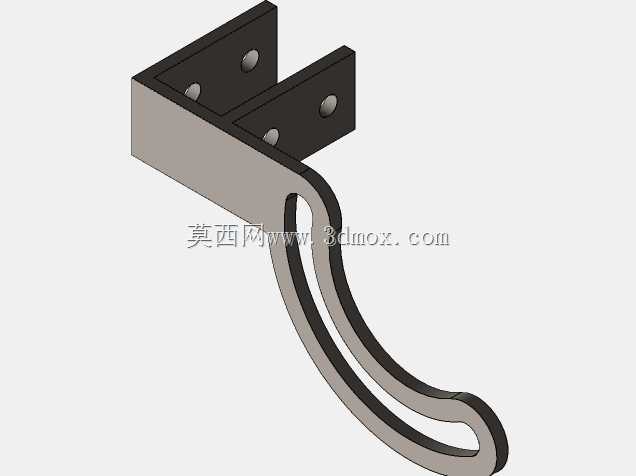

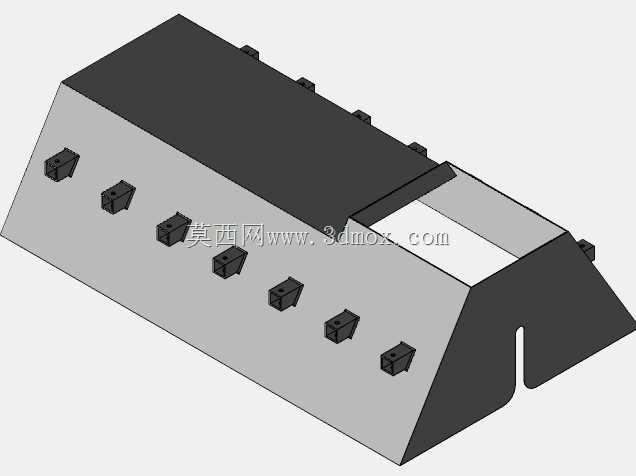

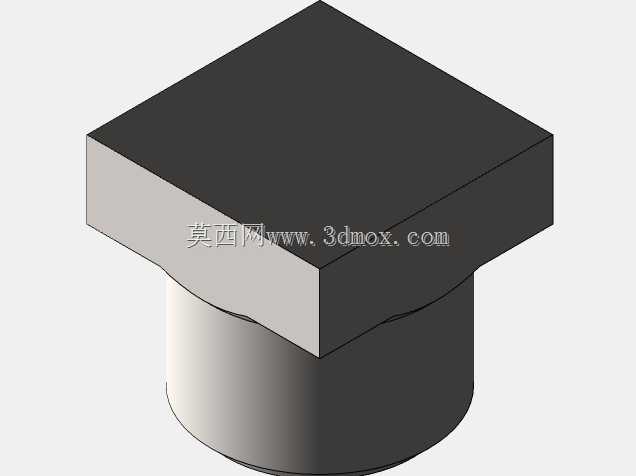

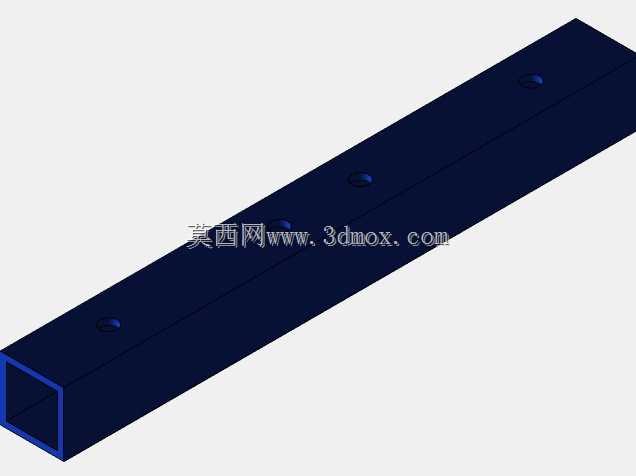

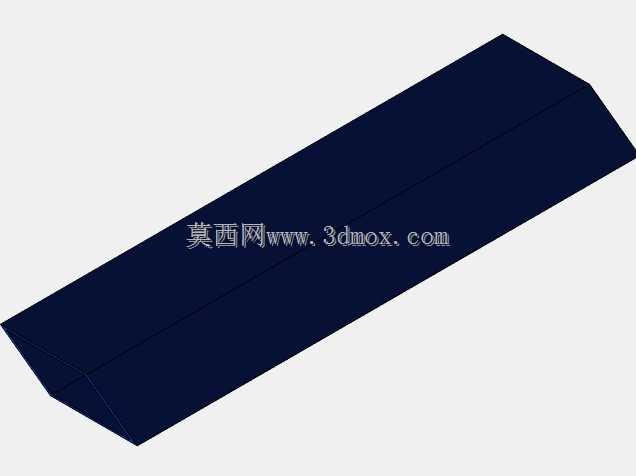

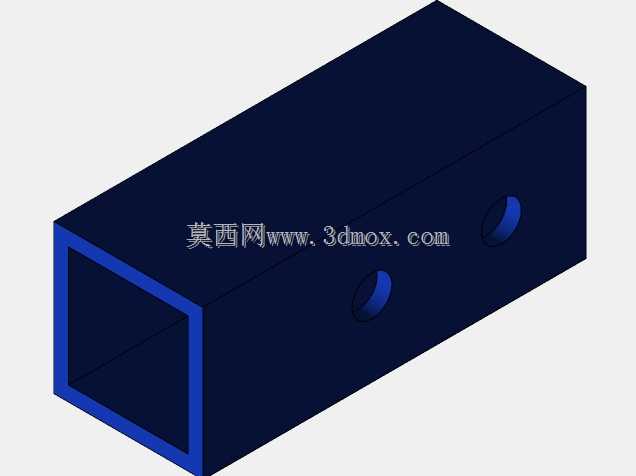

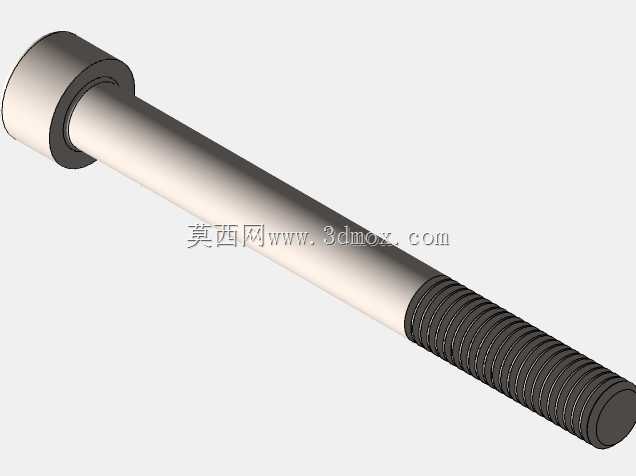

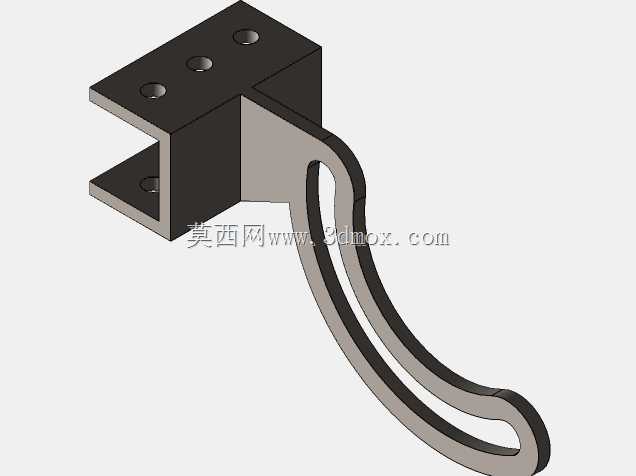

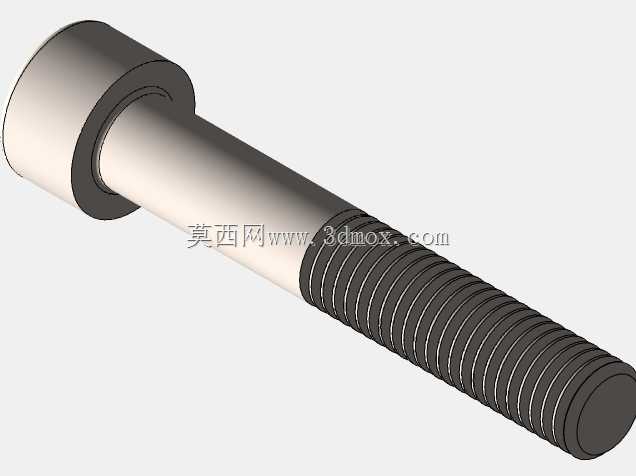

　　建模时应重点处理机身钣金折弯、内腔支撑筋、脚轮安装板、推把连接座和控制面板开孔之间的关系。外壳不能只作为外观件处理，侧板与底板需要承担设备自重、物料载荷和推行冲击，脚轮安装位应加厚或增加焊接垫板。箱体边角采用圆弧过渡，既符合食品设备清洁要求，也能减少钣金应力集中。前侧斜切面与主箱体相交处需要保留足够圆角，避免在渲染和加工中出现尖锐折边。出料口位置应与标准周转桶、发酵罐入口或输送槽高度匹配，若现场接料容器高度不同，可在结构复核时调整支腿、脚轮直径或导流槽倾角。

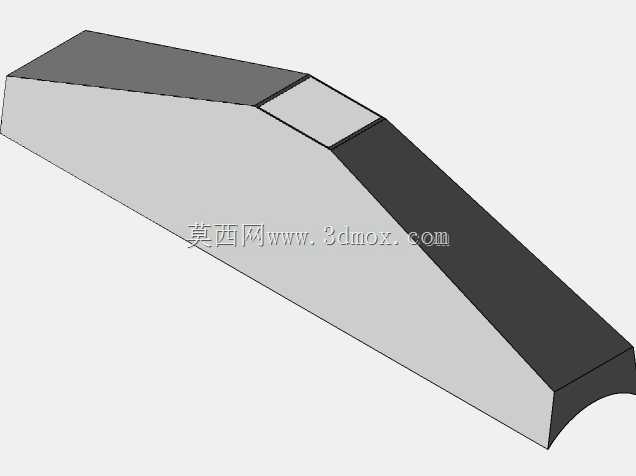

　　安装边界方面，设备在静止工作时需要留出前方接料空间、侧面果梗收集空间和后侧维护空间；推行通道还要考虑脚轮转向、推把外伸和操作人员站位。机身宽度不宜过大，以便通过酒庄常见门洞和车间狭窄通道；高度则要兼顾进料便利性与内部传动布置。进料斗若作为外部附件扩展，应与箱体上沿形成可靠定位，清洗时可快速拆卸。电气元件布置在远离汁液飞溅的一侧，面板与箱体之间需考虑密封边，线缆从内部走线，避免外露缠绕。

　　在实际选型和结构深化中，还要关注破碎辊间隙、筛孔尺寸、主轴转速和出料坡度。葡萄成熟度、品种颗粒大小和是否带梗进料都会影响破碎效果，因此关键工作部件宜保留可调或可换结构。三维模型可用于检查运动件包络、脚轮承载、箱体焊接顺序、外壳拆装路径以及人工操作姿态，也能进一步导出工程图用于钣金下料、轮组安装和外部护罩制作。整体设计强调小型化、可移动、易清洗和便于维护，适合分散式葡萄加工场景。
