通讯设备用L型带孔操作手柄连接件

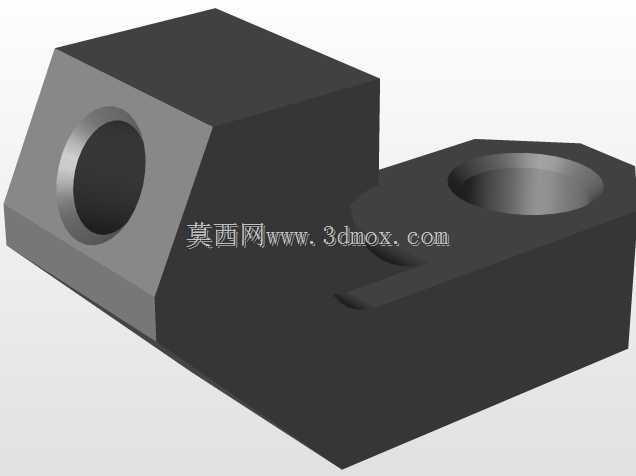

　　这类L型结构的操作连接件，常见于小型通讯终端、便携测试类通讯设备的侧部操作模组中，作为功能选项卡的拨动承载结构使用，日常作业中操作人员通过扳动该部件，实现设备内部功能档位的切换、触点模块的锁紧与释放，相比直柄式操作件，其弯折结构能在有限的设备壳体内预留足够的操作行程，同时避免操作时手指与设备外壳的干涉。从结构设计逻辑来看，主体采用L型变截面布局，上部的通孔为铰接安装位，孔壁做了0.2mm的倒角处理，装配时与设备内部的固定销轴配合，作为整个手柄的旋转支点，孔的内径公差控制在H7级，既能保证转动时无卡滞，也不会因间隙过大产生档位晃动的虚位。下部的卡槽结构为功能对接位，卡槽的宽度与设备内部的拨杆直径匹配，卡槽内侧的弧形凹槽是定位阻尼结构，

　　当手柄扳动到指定档位时，设备内部的弹珠会卡入该凹槽，实现档位的保持，避免设备受震动时手柄自行移位。上部的块状结构做了斜切边角处理，一方面是减少装配时与壳体内部其他元器件的干涉，另一方面在注塑或机加工成型时，能减少应力集中的问题，提升部件的抗冲击强度，日常使用中即便操作人员扳动力度偏大，边角位置也不会出现开裂变形的问题。安装边界方面，该部件的整体高度控制在42mm以内，横向伸出长度为28mm，厚度方向尺寸为12mm，装配时仅需在上部通孔位置穿入固定销轴，下部卡槽卡入设备拨杆即可完成安装，不需要额外的紧固件固定，能大幅提升通讯设备整机组装的效率。在实际工况适配中，这类手柄的操作扳动力矩设计在0.8-1.2N·m区间，

　　既不会因为力矩过小导致误触，也不会因为力矩过大让操作人员扳动时费力，适配通讯设备现场调试、快速操作的使用需求。结构上的加强筋设计隐藏在L型弯折的内侧，从上部铰接块一直延伸到下部卡槽的根部，筋位厚度为2.5mm，在不增加整体壁厚的前提下，将弯折位置的结构强度提升了40%以上，避免长期反复扳动后弯折位置出现疲劳断裂。部件的外表面做了哑光磨砂处理，一方面提升操作时的手指摩擦力，避免出汗时打滑，另一方面也不会在设备外壳内部产生反光，影响设备内部光学传感器的正常工作。这类结构除了通讯类设备外，也可适配小型电子检测设备、手持工控终端的操作档位切换结构，设计时预留的尺寸余量能兼容多数小型便携设备的内部安装空间，不需要针对安装位做二次改模调整。

　　铰接孔的位置距离L型弯折内侧的距离为8mm，这个尺寸是经过反复验证的，既能保证转动时的力臂长度合适，也不会让上部结构突出设备外壳过多，影响设备的整体外观平整度。下部卡槽的开口位置做了15度的导入斜角，装配时拨杆可以顺着斜角滑入卡槽，不需要精确对位就能完成组装，降低产线工人的装配难度。
