通讯设备配套夹持固定臂夹结构

　　在通讯基站架设、室内外通讯终端安装、通讯线路接驳配套的工装与设备结构中，这类臂夹是承担铰接连接、姿态限位与载荷传递的核心小型结构件，日常作业中常被用于通讯天线角度调节支架、通讯设备箱快装固定组件、手持通讯终端外接配件的夹持铰接部位，区别于普通的刚性固定块，这类带铰接孔的臂夹需要同时满足转动自由度预留与夹持锁紧的双重功能，在户外通讯设备长期受风载、温差形变的工况下，结构可靠性直接影响整套通讯设备的姿态稳定性。从结构功能上看，该零件主体为一体化铣削成型的块状结构，一端设置大直径贯通铰接孔，用于穿装铰接销轴，实现与相邻支架臂的转动连接，孔壁的加工精度直接决定铰接转动的顺畅度与长期磨损量，设计时孔的公差带通常选取H7级别，

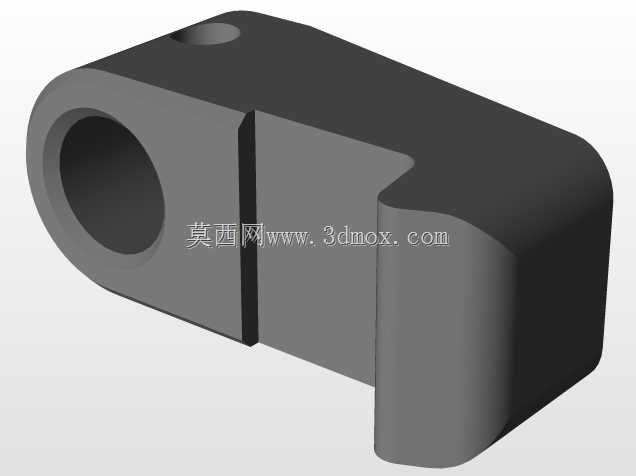

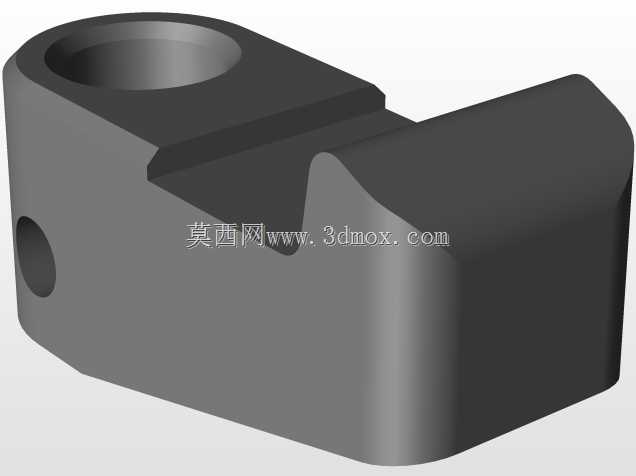

　　既保证销轴装配后的间隙适中，不会出现卡滞，也避免间隙过大导致的铰接晃动。零件主体侧面开有贯通的切缝，与铰接孔垂直方向设置有锁紧用的螺纹孔，也就是模型顶部的小孔结构，当锁紧螺钉拧入该螺纹孔时，切缝两侧的块体产生弹性形变，抱紧内部穿装的铰接销轴，实现任意角度的锁紧固定，这种切缝式抱紧结构相比外置抱箍，集成度更高，零件数量更少，适合通讯设备安装时快速调整角度后锁紧的作业需求。零件的另一端为异型夹持面，曲面过渡的轮廓是为了匹配被夹持通讯配件的外形轮廓，避免夹持时出现应力集中压损配件外壳，同时增大接触摩擦力，防止锁紧后出现相对滑移。设计这类零件时，首先要确定铰接端的安装边界，铰接孔的中心高度、孔的轴向长度需要匹配相邻连接臂的宽度，

　　保证装配后两侧无突出剐蹭，切缝的宽度通常设置在1.5-2mm之间，宽度过小会导致锁紧时形变量不足，抱紧力不够，宽度过大则会降低零件整体的结构强度，在长期交变载荷下容易在切缝根部出现应力断裂，因此切缝的根部通常会设计微小的圆角过渡，分散应力集中点。顶部的锁紧螺纹孔位置需要对准切缝的对称中心，保证螺钉锁紧时两侧块体的形变量均匀，不会出现单侧抱紧导致的销轴偏磨。零件的整体外形做了多处圆角过渡处理，一方面是去除加工锐边，避免安装作业时划伤操作人员，另一方面也是减少棱角处的应力集中，提升零件在户外温差变化、风载振动下的疲劳寿命。从安装适配性来看，该臂夹的整体外轮廓尺寸紧凑，适合在通讯设备安装的狭小空间内布置，不需要额外预留过大的操作空间，

　　锁紧螺钉的操作方向设置在零件顶面，安装时可以从上方直接伸入扳手操作，适配通讯塔上高空作业时的操作视角，减少作业人员的调整动作。在实际选型应用中，这类臂夹的铰接孔直径需要匹配对应支架的销轴直径，夹持端的轮廓曲面需要与被固定的通讯部件外形完全贴合，若用于室外通讯基站场景，零件通常会选用防锈铝合金材质做阳极氧化处理，兼顾重量与防锈性能，若用于室内固定通讯终端的场景，也可选用工程塑料注塑成型降低成本，但切缝部位的弹性形变参数需要重新校核，保证锁紧力满足承重要求。建模过程中需要重点关注切缝根部的圆角处理、铰接孔与锁紧螺纹孔的位置度公差，若位置度偏差超过0.1mm，锁紧时会出现销轴受力不均，长期使用后出现铰接转动卡滞的问题，同时异型夹持面的曲面曲率需要和被夹持件的外轮廓曲率保持一致，保证接触面积最大化，避免点接触导致的夹持力不足。
