DN100管道带压密封修复夹结构设计

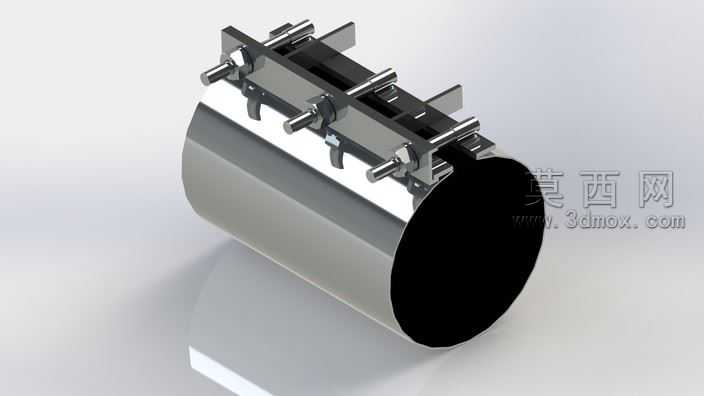

本模型为DN100规格管道带压作业修复夹，采用SolidWorks完成全参数化三维建模，建模过程严格遵循管路抢修配件的工程设计规范，对各部件的配合公差、装配关系进行了完整定义，可直接导出工程图用于生产加工参考。模型整体采用包覆式抱箍结构设计，主体为适配DN100管道外径的弧形夹座，夹座内壁预留密封垫安装槽位，可配套橡胶密封垫实现管道破损点的带压密封，无需停输即可完成管路漏点修复作业。上部设置多组螺栓锁紧机构，建模时对螺栓、螺母、压块等标准件均按国标规格进行实体建模，还原了螺纹啮合的细节特征，锁紧时通过压块将上部密封结构压紧在管道外壁，配合弧形夹座形成完整的密封腔体，可承受10bar的管路工作压力，满足常规给排水、低压流体输送管道的抢修需求。渲染阶段采用金属哑光材质模拟铸铁夹座的表面质感，螺栓紧固件采用镀锌钢材质，搭配半透明密封件材质区分不同部件，通过三点布光突出夹具的结构轮廓与装配关系，清晰展示各部件的连接逻辑。设计过程中充分考虑现场作业的安装便捷性，夹座采用分体开合式结构，可直接在运行管道上完成扣合安装，无需截断管路，上部的锁紧螺栓预留足够的操作空间，适配常规扳手的作业角度，压块与夹座之间设置定位结构，避免安装过程中密封垫移位，保证密封效果的可靠性。模型完整还原了修复夹的所有结构细节，包括夹座的加强筋结构、螺栓孔的沉头设计、密封槽的倒角处理，各部件之间无干涉，可直接用于装配模拟、作业流程演示，也可作为管路抢修类产品设计的参考原型，帮助设计人员快速理解带压修复夹具的工作原理与结构逻辑，缩短同类产品的开发周期。
