圆柱电感式接近传感器三维结构

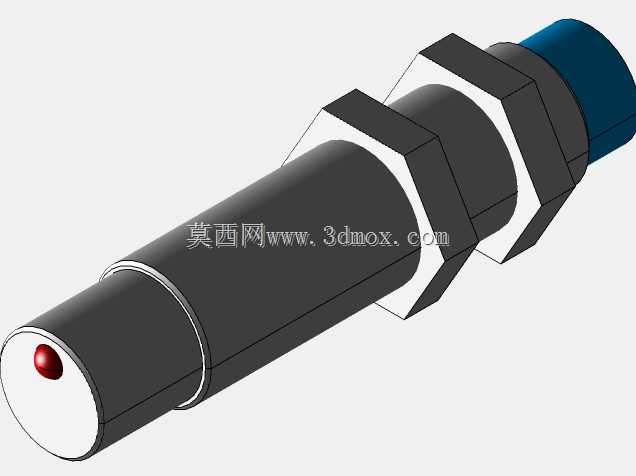

　　这款圆柱型电感式接近传感器采用M12规格螺纹筒体作为主体结构，前端为感应检测端面，端面中心设置红色状态指示点位，筒体中段配置两个六角锁紧螺母，尾部为出线端的深色防护段，整体为自动化产线中最常用的非接触式位置检测元件。从实际设备部署场景来看，这类传感器大量应用在流水线工位物料到位检测、机械手行程限位、机床夹具开合状态反馈、输送线工件计数、自动化装配站金属部件识别等工况：不需要和被测金属工件发生物理接触，当金属目标进入感应范围时，传感器内部LC振荡回路的涡流效应会改变振荡幅值，后续信号处理电路将该变化转化为开关量电信号输出，直接给PLC输入端提供到位触发信号，避免了机械行程开关长期碰撞磨损、触点打火失效的问题，在高频往复运动的工位上寿命远高于接触式限位开关。

　　建模过程中首先以感应端圆柱面为基准搭建主体回转特征：前端检测段直径严格控制在12mm，端面做平整处理保证感应面和被测金属面平行，红色指示灯嵌入端面中心位置，还原实物上电后触发状态可视化的设计——现场调试人员不需要查看控制柜信号，远距离就能通过指示灯亮灭判断传感器是否检测到工件，大幅缩短产线调试周期。筒体中段的外螺纹段长度预留足够调节余量，配套的两个六角螺母分别从安装面板两侧锁紧：安装时先将传感器穿过设备支架的φ12.5通孔，调整前端感应面和被测金属工件的间距到额定检测距离以内，再先后拧紧两个六角螺母，靠螺母和支架端面的夹紧力固定传感器位置，既可以在安装时轴向微调感应距离，也能避免设备运行振动导致传感器位置偏移。

　　尾部的加粗段为电路仓与出线防护结构，直径略大于螺纹段，内部封装振荡电路、检波电路、放大整形与输出驱动电路，外层深色包覆结构起到耐油、耐切削液飞溅的防护作用，适配机加工车间多油污、多粉尘的环境。设计选型阶段需要重点把控安装边界：标准M12圆柱传感器的额定感应距离通常为4mm，实际安装时要保证被测金属工件和感应端面的稳定间隙在2-3mm，预留振动窜动余量，同时传感器周围不能紧贴其他金属构件，避免相邻金属干扰振荡回路造成误触发；如果多个同类型传感器并排安装，需要预留足够的中心间距，防止相邻传感器的振荡磁场互相干扰。

　　三维结构建模时需要准确还原六角螺母的对边尺寸、螺纹段的有效长度、前端感应面到螺母定位面的距离，这些尺寸直接决定设备安装支架的开孔位置、避让空间设计：如果支架开孔位置偏差过大，会出现传感器拧入后感应面距离工件过远无法触发，或者距离过近工件运动时磕碰感应端面损坏传感器的问题。尾部出线方向可以根据现场布线需求调整，模型保留了尾部圆柱段的完整外形，方便布线设计时规划电缆走线槽的路径，避免电缆和运动部件发生摩擦剐蹭。这类NPN常开型传感器在检测到金属工件时输出端导通，信号线电平被拉低，匹配主流PLC的漏型输入接法，接线完成后触发时端面红灯点亮，调试人员可以快速确认接线逻辑与检测位置是否正确，是自动化设备里普及率最高的位置检测元件之一。
