KM-6直插式薄膜电容三维结构设计

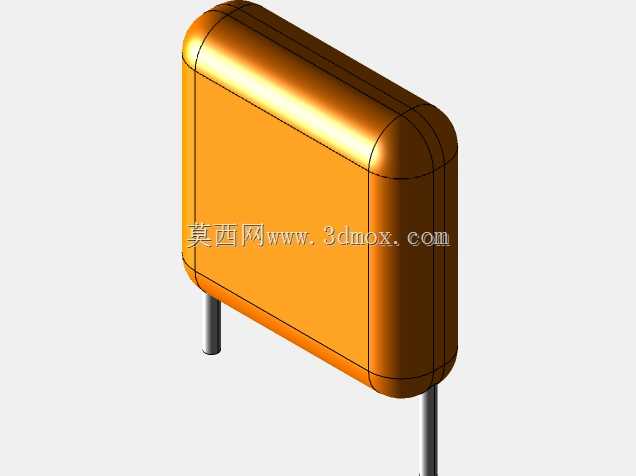

　　在消费电子、通讯终端设备的板级电路设计环节，直插式无源元件的选型与结构匹配，直接决定了PCB布局的空间利用率与生产环节的插件效率，KM-6型电容器作为通讯类板卡常用的薄膜电容品类，其三维结构的精准还原，能为结构工程师在做板件干涉检查、整机装配公差校核时提供可靠的数字参照。这类电容常被布置在通讯设备的电源输入端口、信号滤波回路中，承担着滤除高频杂波、稳定回路电压、抑制电磁干扰的实际作用，相较于同容值的陶瓷电容，它的温度稳定性更优，在-40℃到85℃的工作区间内容值漂移量更小，适合户外通讯终端、工业通讯模块这类工况温度波动较大的应用场景。从结构设计逻辑来看，这款电容的主体采用圆角矩形的封装外形，并非随意的造型选择：

　　主体四个边角做R角过渡处理，一方面是规避生产环节中环氧封装层的应力集中问题，减少温度循环测试中封装开裂的风险；另一方面，在插件机自动上料过程中，圆角结构能降低料件卡滞在送料轨道内的概率，提升SMT前段插件工序的稼动率。主体外壳采用阻燃环氧材质封装，内部的金属化薄膜卷绕芯子完全被包裹在壳体内部，仅两根镀锡铜引脚从壳体底部垂直引出，引脚的直径、伸出长度、中心距都严格遵循行业通用的直插元件安装规范，能适配市面上绝大多数波峰焊治具的开孔尺寸，不需要额外定制治具就能完成批量焊接。在安装边界的设计考量上，这款电容的主体高度、引脚伸出长度都做了冗余设计：引脚预留了3mm的可裁剪长度，工程师可以根据PCB板到上层壳体的实际空间距离，

　　裁剪引脚到合适长度，避免引脚过长触碰上层屏蔽罩造成短路；主体侧面与相邻元件的安全间距预留了1mm，在做PCB布局时，不需要额外拉大元件间距就能满足安规要求的电气间隙。建模过程中，对壳体的分模线位置、引脚与壳体的衔接凸台都做了1:1的还原，分模线设置在壳体厚度方向的中心位置，符合环氧塑封工艺的脱模逻辑，不会出现结构上无法开模的设计问题；引脚根部的凸台结构，能在波峰焊时阻挡焊锡顺着引脚爬到壳体表面，减少焊锡桥接、虚焊的不良率。在通讯设备的整机堆叠设计中，这类直插电容的高度往往是板层厚度方向的尺寸控制点，模型精准还原了壳体的实际高度公差，能帮助结构工程师在做数字样机阶段就排查出元件与壳体、元件与加强筋之间的干涉问题，

　　减少后期打样的改模次数。不同于贴片元件的回流焊工艺适配性，这款直插电容的引脚采用平直设计，没有打弯成型的结构，既适合手工插件的小批量生产场景，也能适配高速插件机的自动送料要求，引脚表面的镀锡层厚度均匀，在波峰焊过程中能快速上锡，焊接后的抗拉强度能满足10N以上的拉力要求，不会出现运输过程中元件脱落的问题。在滤波回路的实际应用中，这款电容的等效串联电阻控制在毫欧级，高频特性优异，能有效滤除通讯信号传输过程中耦合到电源回路的高频干扰，保障蓝牙、WiFi这类无线通讯模块的信号稳定性，不会因为电源杂波导致通讯丢包、连接中断的问题。建模时对壳体表面的哑光质感、引脚的金属光泽都做了对应还原，在做产品爆炸图、装配动画渲染时，能直接调用模型输出符合工程展示要求的可视化素材，不需要额外做材质贴图的调整。
