LQFP64封装32位带闪存单片微电路

　　在消费电子、工业控制、通讯终端设备的电路板设计环节，核心控制芯片的三维建模精度直接决定了后续PCB Layout、结构干涉检查、SMT钢网开制的全流程效率，这款LQFP64封装的32位单片微电路模型，完全按照量产级实物的尺寸公差逆向构建，可直接导入各类三维装配环境完成板级布局验证。从实际工程应用场景来看，这类带内置闪存的32位单片机常作为通讯终端、便携检测设备、小型工业控制模块的核心控制单元，负责运行用户烧录的固件程序，完成外设信号采集、逻辑运算、通讯协议交互、执行机构驱动等核心功能，相比传统8位单片机，其32位运算内核可支持更复杂的控制算法，内置的闪存可直接存储用户程序与运行参数，无需外挂存储芯片即可完成最小系统搭建，大幅缩减终端设备的电路板占用面积。

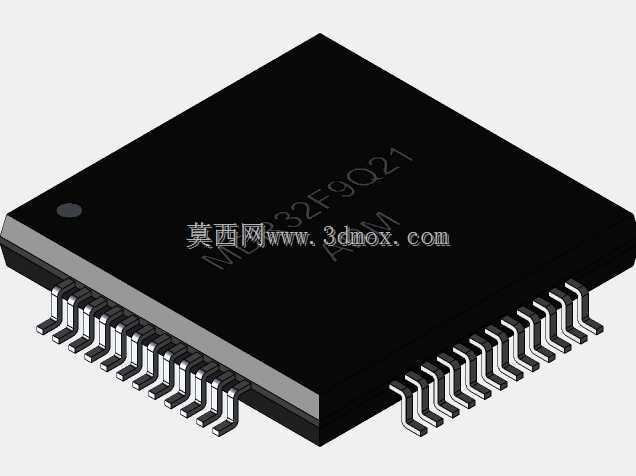

　　模型构建过程中，首先参照LQFP64封装的工业标准尺寸，确定了本体的长宽厚基准，芯片本体为黑色环氧塑封材质的方形结构，本体一角设置的圆形定位标记，可在装配时快速对应PCB丝印的1脚位置，避免生产过程中出现芯片贴装反向的工艺问题。引脚部分采用薄型四方扁平封装的鸥翼式引脚设计，每侧排布16个引脚，总计64个信号引脚，建模时严格还原了引脚的弯折角度、引脚宽度、引脚间距以及引脚伸出本体的长度，每个引脚的金属光泽与塑封本体的哑光质感做了区分，可直观呈现焊接后的引脚形态，方便结构工程师检查引脚与周边焊盘、周边器件的安全间隙，避免出现引脚与相邻元件干涉、焊盘间距不足导致的连锡风险。

　　从安装边界维度来看，该模型还原了芯片焊接到PCB表面后的整体占用高度，包括塑封本体的厚度、引脚弯折后底部与PCB表面的贴装间隙，可用于检查电路板装配到设备外壳内部时，芯片顶部与外壳内壁、屏蔽罩、散热结构的垂直间隙，避免出现装配后芯片被压损、引脚虚接的问题。在通讯类产品的结构设计中，这类芯片往往布置在电路板的核心控制区域，周边会搭配电源滤波电容、晶振、通讯接口等外围元件，精准的芯片三维模型可帮助工程师在布局阶段就完成空间避让，不需要等到实物打样后才发现结构干涉问题，大幅缩短产品的研发迭代周期。

　　设计思路上，模型没有做过度的细节简化，既保留了塑封本体表面的丝印标识位置，也还原了每个引脚的细微倒角，避免因为模型过度简化导致的尺寸误判，同时模型的装配基准设置在芯片底部的中心位置，与PCB封装的原点完全对齐，导入装配环境后可直接匹配PCB封装的坐标位置，不需要额外调整基准点。对于需要做散热设计的场景，模型的本体顶面为平整平面，可直接在顶面贴合导热垫或者小型散热片，工程师可基于该模型的顶面尺寸快速匹配合适规格的散热附件，验证散热结构的安装空间。

　　在实际的SMT生产工艺验证环节，该模型可用于模拟吸嘴拾取芯片的过程，检查吸嘴与芯片本体顶面的接触面积是否满足拾取要求，避免因为芯片顶面存在凸起或者凹陷导致的吸嘴漏气、贴装偏移问题。同时鸥翼式引脚的形态还原，可帮助工艺工程师提前评估锡膏印刷的厚度、回流焊的温度曲线对引脚焊接质量的影响，尤其是引脚根部与塑封本体衔接的位置，建模时还原了真实的过渡结构，可用于检查引脚根部的应力集中情况，评估设备长期运行后引脚出现虚焊、断裂的风险。
