贴片式铝电解电容器三维结构设计

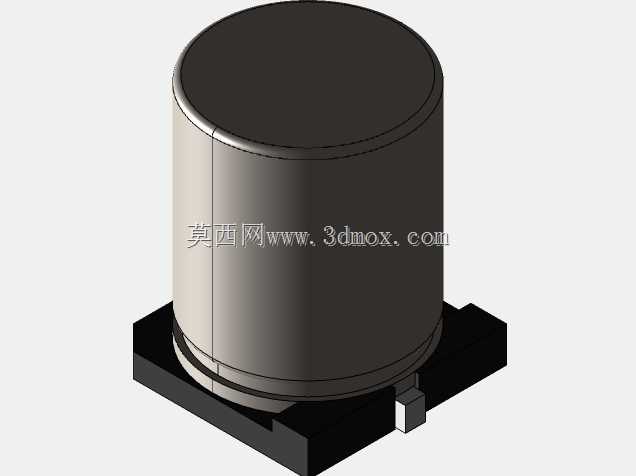

　　在消费电子、通讯终端、工业控制板卡的PCB布局设计环节，贴片型铝电解电容的选型与装配校核直接影响整板的空间利用率与生产良率，这类元件承担着电源回路滤波、电压退耦、瞬态电流补偿的核心作用，在开关电源输出端、信号处理模块供电引脚旁、接口电路防护链路中都属于标配被动器件。本次呈现的贴片铝电解电容结构，完全遵循量产SMD元件的实际装配逻辑设计，主体采用圆柱卷绕芯子外包封结构，底部搭配一体式塑封底座与引出焊端，区别于传统直插铝电解电容的长引脚设计，这类贴片结构无需在PCB上开设引脚过孔，可直接通过回流焊工艺完成表贴装配，适配SMT全自动生产线的高速贴装需求，能大幅降低板卡组装环节的人工插件成本，同时缩减板卡背面的引脚占用空间，

　　为高密度布线的紧凑型电路板设计提供支撑。从设计细节来看，电容主体的圆柱外壳采用标准的卷边封边结构，底部与塑封底座的配合位置预留了0.15mm的装配间隙，既可以抵消焊接过程中不同材质热膨胀系数差异带来的应力，也能避免塑封底座受热形变挤压内部芯子导致的电性能劣化。底部的两个引出焊端采用对称式L型结构，焊端的伸出长度、宽度以及与底座底面的高度差，完全匹配行业通用的焊盘设计规范，结构设计时特意在焊端与圆柱主体的衔接位置做了圆弧过渡处理，避免贴装过程中吸嘴取料时发生剐蹭，同时也能减少焊锡攀爬导致的相邻元件短路风险。在实际工程应用中，这类330F容值25V耐压规格的贴片铝电解电容，通常用于直流供电回路的低频滤波，相比同规格的陶瓷电容，

　　它具备更高的容值密度与更低的单位容值成本，相比钽电容则具备更强的抗浪涌电流能力，不会因为瞬时过压发生击穿起火的风险，因此在路由器、交换机、工业通讯模块、车载电子控制单元的板卡设计中应用极为广泛。做三维结构设计时，特意还原了元件的实际外形公差细节：圆柱主体的外径公差控制在±0.2mm范围内，整体高度公差控制在±0.3mm，底座的长宽尺寸严格对应料带包装的取料位尺寸，这样导出的三维模型可以直接导入PCB设计软件做干涉检查，在板卡布局阶段就能提前规避元件与周边结构件、高大元件的空间冲突，避免后期打样阶段出现元件贴装后与外壳干涉、或者焊端被结构件遮挡无法焊接的问题。另外，设计时也考虑了不同设计场景的调用需求，整个模型的特征树做了分层处理，

　　外壳、底座、焊端分别作为独立的实体特征，方便设计人员根据实际选型的不同规格调整尺寸参数，比如更换更高耐压规格时可以直接调整圆柱主体的高度，更换不同容值规格时可以调整圆柱外径，无需重新绘制整体结构。在装配边界校核层面，模型特意标注了元件的最大实体尺寸，也就是包含外壳涂层厚度、焊端镀层厚度的最大外轮廓尺寸，这一点对于紧凑型产品的结构设计尤为重要——很多设计人员在选型时只参考规格书上的标称尺寸，忽略了元件实际生产中的最大公差，导致最终装配时元件顶到外壳内壁，或者与相邻的贴片电阻、芯片散热片发生干涉，这个模型还原的最大实体轮廓可以直接用于结构间隙校核，预留0.3mm以上的安全间隙就能完全满足量产装配的公差要求。从生产适配的角度，这个结构的底座设计完全匹配SMD料带的载带型腔尺寸，焊端的位置度公差控制在0.1mm以内，完全适配高速贴片机的视觉定位要求，不会出现贴装偏移、立碑等焊接缺陷。在电源回路的仿真分析中，这个模型的焊端结构也可以直接导入热仿真软件，模拟不同纹波电流下电容的表面温升，因为铝电解电容的使用寿命与工作温度直接相关，准确的三维结构可以帮助热仿真工程师更精准地计算元件的散热路径，评估电容在满负载工作状态下的寿命是否满足整机的设计要求。
