符合GOST33259标准的对焊钢制管接头

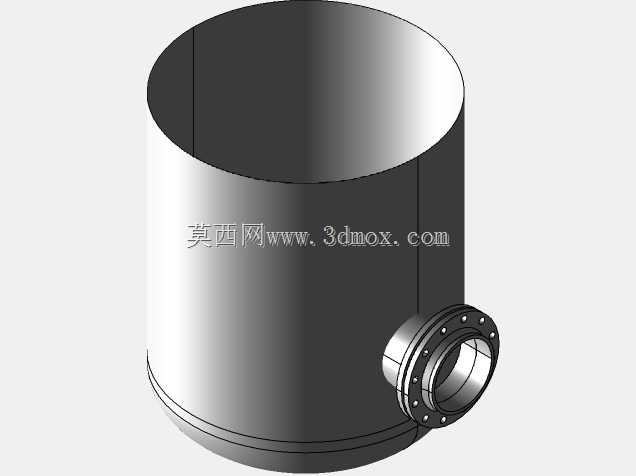

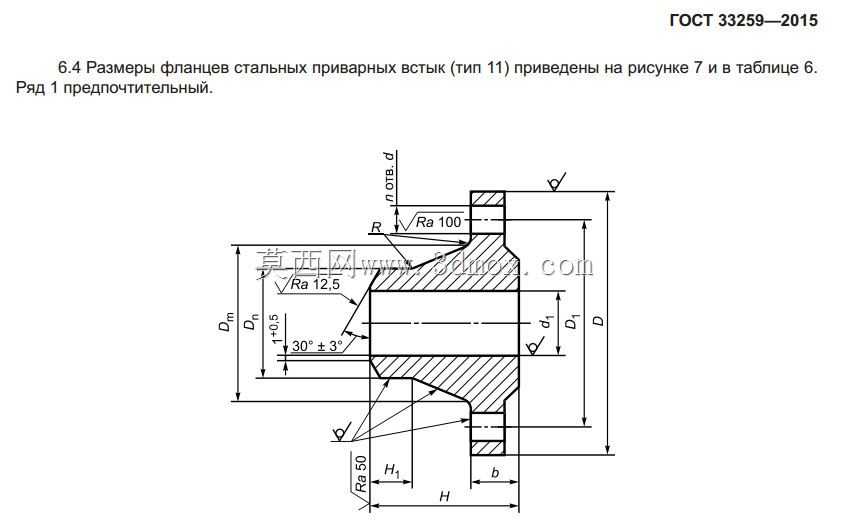

　　该对焊钢制管接头遵循GOST33259-2015标准中11型对焊法兰相关尺寸规范设计，核心应用于工业承压管路系统的端部对接场景，常见于石油化工输送管线、热力管网、工业制程流体管路的同径或异径管道衔接工位，承担管路对接处的结构承载与密封基准作用。从实际工况适配来看，这类接头多用于中高压级别的钢制管路连接，对接端采用与管道壁厚匹配的焊接坡口结构，30°±3°的坡口角度设计是为了现场焊接作业时能够实现全焊透结构，避免焊缝根部出现未熔合、夹渣等缺陷，保障焊接接头的强度与承压能力，和管道焊接完成后可实现与管线等强度的连接效果，不会在管路升压、温度交变工况下出现焊缝开裂问题。接头的密封面采用突面结构，表面粗糙度要求Ra100，

　　该粗糙度等级适配非金属平垫片、缠绕式垫片等常规管路密封件的压紧需求，既不会因为表面过于光滑导致垫片受压后滑移，也不会因为粗糙度过大造成密封面微观间隙过大引发泄漏，密封面外侧的圆角过渡结构可消除应力集中点，避免管路受振动、热胀冷缩产生的交变应力在密封面根部引发疲劳裂纹。接头的尺寸链设计完全匹配标准规定的安装边界，总长度H、对接端外径Dm、法兰端外径D、密封面直径d1、法兰厚度b等核心尺寸均严格对应标准表6中的优选系列1参数，现场安装时无需额外修配即可与同标准的法兰、阀门、设备接口实现精准对接，法兰端的螺栓孔分布圆直径D1、螺栓孔直径d的尺寸公差控制在标准允许范围内，可保证穿装螺栓时无卡滞，螺栓预紧后各点受力均匀。接头内壁设置有1:0.

　　5的锥度过渡段，表面粗糙度要求Ra12.5，该锥段的作用是实现不同通径管路的平滑过渡，减少管路内部的流体阻力，避免介质在变径处形成涡流、压降损失，同时也能减少流体中固体杂质在变径位置的沉积，降低管路堵塞的风险，内壁的粗糙度要求可减少流体冲刷造成的壁面磨损，延长接头在含颗粒介质工况下的使用寿命。接头的焊接端外壁设置有Ra50的粗糙度要求，该区域是与管道对接焊接的贴合面，合适的粗糙度可保证焊接时熔池的浸润效果，提升焊缝的结合强度，焊接端的定位台阶尺寸Dn可在现场组对时实现与管道的快速同轴定位，无需额外找正工装即可保证接头与管道的同轴度，减少组对偏差造成的管路附加应力。从结构受力角度分析，接头的变径位置采用圆弧过渡而非直角转折，

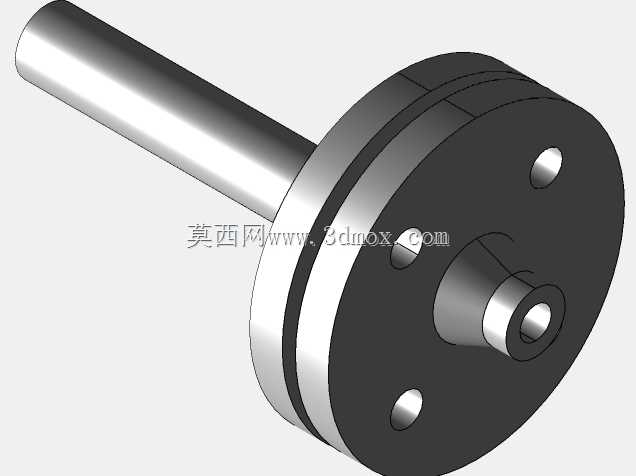

　　可有效分散管路内压产生的环向应力与轴向拉力，避免应力集中导致的结构失效，法兰背面的斜度结构可在螺栓预紧时将压紧力均匀传递到密封面，减少法兰的变形量，保证密封面的平面度在预紧后仍能满足密封要求。这类接头在三维建模过程中，需要重点管控各尺寸的公差配合，尤其是密封面的平面度、焊接坡口的角度、螺栓孔的位置度，这些参数直接影响后续现场安装的适配性与使用可靠性，建模时需还原所有工艺结构细节，包括各表面的粗糙度要求对应的加工特征、过渡圆角、焊接坡口的钝边尺寸，确保生成的工程图可直接用于生产加工，也可用于管路系统的装配干涉检查，提前预判现场安装时可能出现的螺栓与周边结构干涉、焊接操作空间不足等问题。
