1.77英寸ST7735驱动TFT液晶显示模组

　　在手持检测终端、小型工控人机交互面板、便携通讯设备的结构选型阶段，小尺寸彩色显示模组的适配往往是结构堆叠里需要优先确认边界的部件，这款1.77英寸规格的TFT显示模组，采用ST7735作为驱动芯片，分辨率为128×160，是嵌入式小尺寸显示场景里应用非常广泛的一款部件。

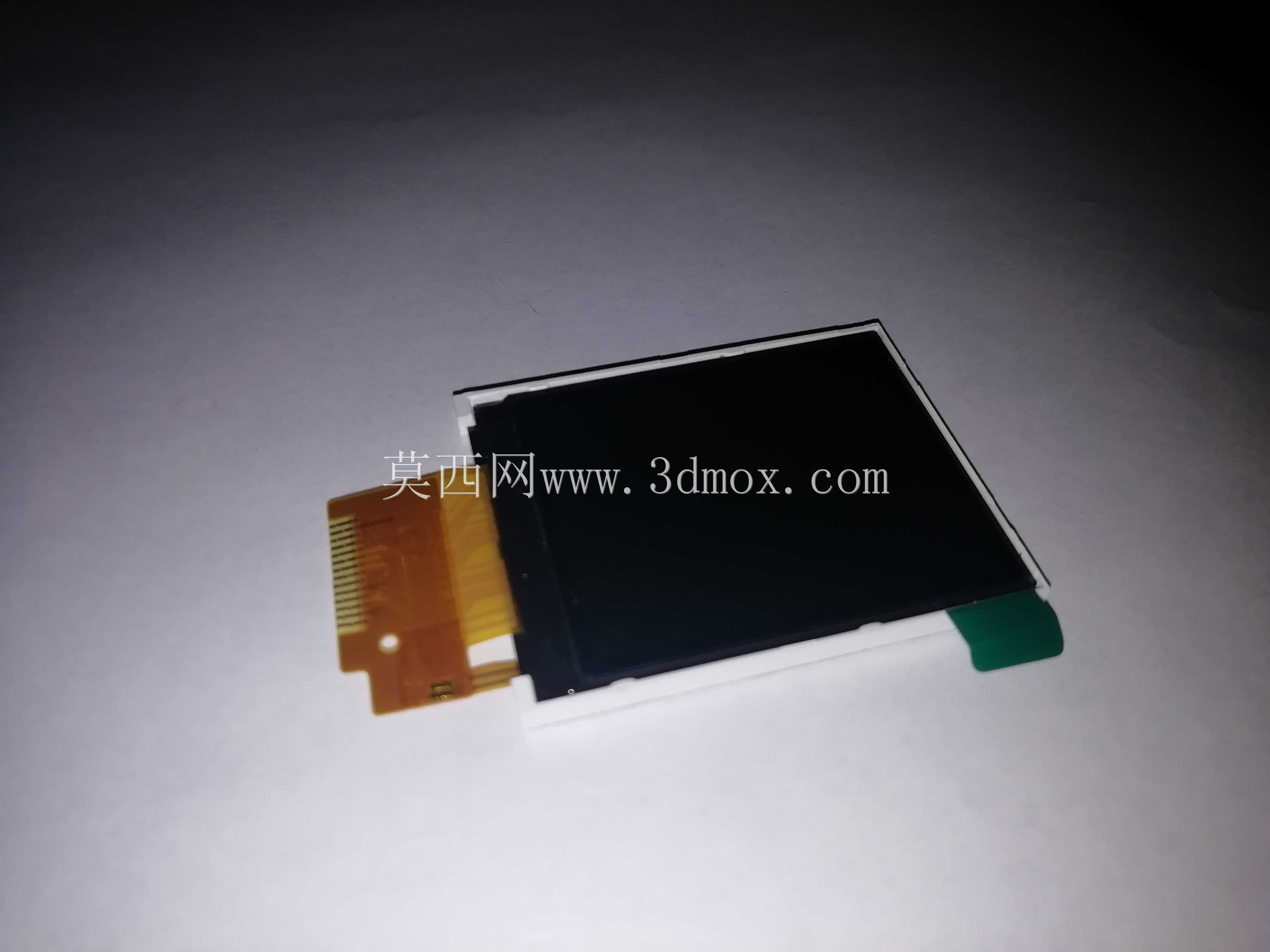

　　从实际安装适配的角度看，这款模组的主体显示区域为矩形结构，屏幕有效显示区外的边框做了窄边处理，屏幕本体的厚度控制在小尺寸模组的常规区间，背部引出的FPC柔性排线采用金手指插接设计，排线末端的焊盘做了镀金处理，能够保证和主板连接器接触的可靠性，排线的弯折区域预留了足够的长度余量，结构设计时可以根据主板的摆放位置调整排线的走线路径，不需要额外增加转接板就能完成装配。屏幕侧边的定位凸耳是结构装配时的重要定位特征，在做壳体的屏幕安装槽设计时，可以对应这个凸耳做限位筋，避免屏幕装配后出现横向移位，同时屏幕背部的贴合区域可以预留泡棉胶的粘贴位，既能缓冲设备跌落时的冲击，也能阻挡屏幕背部元器件的光线从屏幕边缘漏出，影响显示效果。

　　从功能特性上看，这款ST7735驱动的TFT屏支持全彩显示，能够满足小型设备里状态参数显示、简易菜单交互、图标提示的使用需求，相比同尺寸的段码屏或者单色OLED屏，它的色彩显示能力更丰富，能够通过不同颜色区分设备的运行状态，比如正常运行时用绿色字体标注参数，异常报警时用红色字体提示故障信息，在户外便携设备里使用时，屏幕的对比度参数也能保证常规光照下的内容可读性。驱动接口采用常规的串行通讯方式，和主流的单片机、嵌入式主控芯片的硬件兼容性较好，不需要额外增加复杂的驱动电路，主板端只需要预留对应的SPI通讯引脚和背光供电引脚就能完成驱动，对于硬件设计来说能够减少外围器件的数量，压缩主板的布板空间。

　　在做整机结构设计的时候，需要注意屏幕的视窗开口尺寸要比屏幕有效显示区单边大0.1-0.2mm，避免壳体的视窗边框遮挡显示内容，同时视窗区域的透明镜片要和屏幕表面保留0.1mm左右的间隙，防止装配公差导致镜片顶压屏幕表面，造成屏幕显示出现水波纹或者损坏液晶层。FPC排线的弯折半径不能小于排线本身厚度的5倍，结构设计时要在排线走线路径上避免尖锐的棱边，防止长期使用后排线被磨损失效，排线和主板连接器对接的位置要做压片固定，避免设备受振动时排线松脱导致显示异常。

　　这款显示模组的适用场景覆盖了很多小型嵌入式设备，比如手持对讲机的状态显示面板、小型便携检测仪器的参数显示界面、迷你工控模块的本地交互屏、智能穿戴类设备的显示终端，甚至很多开源硬件的开发项目里也会选用这款屏幕作为显示输出部件，它的安装尺寸兼容性好，驱动成熟，供应链稳定，是小尺寸彩色显示方案里性价比很高的选型方向。在做三维建模的时候，需要准确还原屏幕的整体外形尺寸、FPC排线的出线位置和长度、金手指的间距和宽度、定位凸耳的位置和尺寸，这些特征都是结构设计时和壳体、主板做干涉检查的关键要素，如果建模时忽略了排线的弯折空间，很容易在实际装配时出现排线被壳体或者电池挤压的问题，导致装配难度增加甚至部件损坏。另外屏幕的背光供电引脚和通讯引脚的定义位置也要在模型里做对应的标识，方便硬件工程师在布板时对应连接器的摆放位置，减少结构和硬件设计的反复调整次数。
