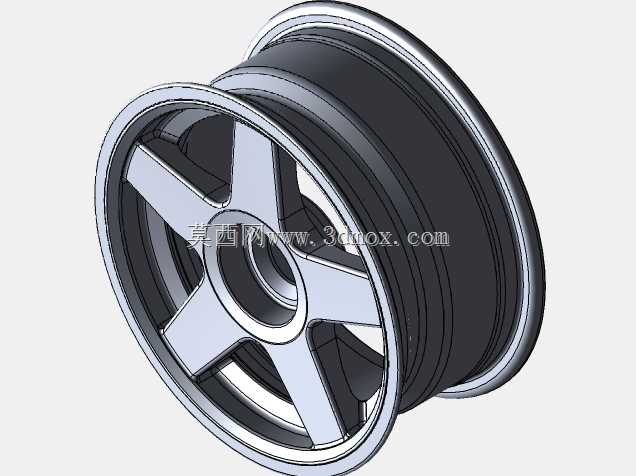

乘用车辐条式合金轮辋结构三维数模

　　轮辋作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，这款辐条式合金轮辋的数模搭建，完全围绕量产装车的实际工程需求展开，没有做冗余的造型夸张处理。从实际应用场景来看，该款轮辋适配常规紧凑型家用乘用车的非性能版配置，覆盖日常城市通勤、城郊非铺装路面低速通行等常规使用工况，可承受1.6-2.2bar标准胎压下的额定载荷，匹配普通真空子午线轮胎使用，不需要额外加装内胎结构。

　　在功能特性层面，轮辋整体采用铝合金材质对应的等强度结构设计，轮缘位置做了加厚翻边处理，可应对日常路边停靠时的路肩剐蹭冲击，避免轻微剐蹭就导致轮辋密封面失效漏气；辐条采用不等厚渐变截面设计，靠近轮心安装座的位置截面厚度更大，向轮圈方向逐步收窄，在保证整体径向、侧向抗冲击强度的前提下，尽可能降低旋转件的非簧载质量，帮助优化悬架系统的响应速度。安装边界上，轮心定位孔采用乘用车常见的中心孔定位结构，孔位公差匹配常规轮毂轴承的配合公差带，周围均匀分布的螺栓孔对应四孔安装规格，螺栓孔周边做了局部沉台加厚，分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形；轮辋的气门嘴安装位预留了标准尺寸的通孔，位置避开辐条遮挡，方便后期充气、胎压监测模块的安装与检修。

　　设计思路上，整个数模完全参照公开的量产轮辋工程蓝图构建，没有做主观的造型修改，轮辋的胎圈座位置严格匹配标准轮胎的胎圈尺寸，倾斜角度、密封面宽度都符合行业通用规范，保证轮胎安装后可以实现可靠密封，不会出现慢漏气问题；轮辋的偏距设置在常规家用车的适配区间内，安装后不会超出翼子板边界，也不会与内侧的制动卡钳、转向节部件发生运动干涉，轮辋内侧预留了足够的制动系统散热空间，适配常规直径的通风制动盘与浮动卡钳结构，不需要额外加装轮距垫片就可以完成装车匹配。

　　从结构细节来看，轮辋的轮槽深度满足标准轮胎的拆装要求，维修时可以用常规扒胎设备完成轮胎拆装，不需要特殊工装；辐条背面做了均匀的减重凹槽设计，在不降低结构强度的前提下进一步削减冗余重量，同时凹槽的走向顺着轮辋旋转方向设置，行驶过程中可以引导气流穿过辐条间隙，带走制动系统工作产生的热量，降低长距离制动后的热衰减风险。整个数模的所有曲面都做了连续过渡处理，没有尖锐棱角，避免应力集中导致的疲劳开裂问题，所有安装面的平面度都控制在合理公差范围内，保证安装后车轮的端面跳动量符合行车要求，不会出现高速行驶方向盘抖动的问题。
