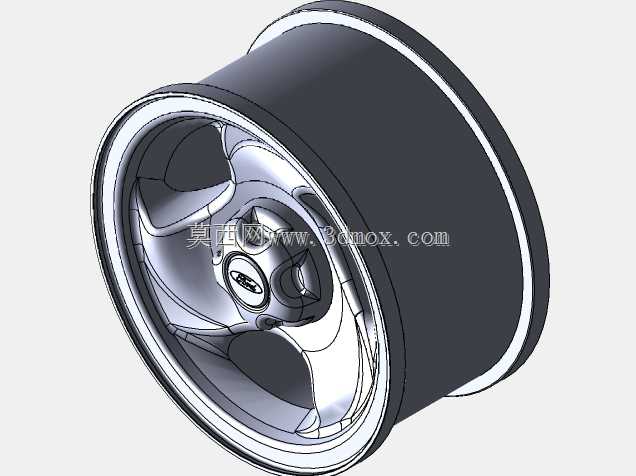

福特探险者1988款轮毂结构三维数模

　　在整车底盘行走系统的零部件开发流程中，轮毂作为连接制动总成、转向节与轮胎的核心承载构件，其数模精度直接影响后续装配校核、运动干涉检查以及改装适配的可靠性。这款适配1988款福特探险者的轮毂数模，在建模阶段优先保障了安装配合面的形位公差还原，轮心定位孔的孔径、PCD螺栓孔的分布圆直径、孔位角度偏差均严格参照原厂维修手册的实测数据设定，确保数模导入装配环境后，可直接与对应车型的前轮毂单元、后轴头法兰完成虚拟装配，无需额外调整配合基准。

　　从实际应用场景来看，该数模可覆盖三类核心工程需求：其一为经典老车的零部件复刻生产，针对停产多年的老款车型配件供应缺口，可基于该数模调整拔模斜度、加工余量后直接对接铸造或锻造工艺，省去逆向扫描的点云处理环节，缩短复刻件的开发周期；其二为整车改装的虚拟验证，改装从业者可将该数模与加大尺寸刹车卡钳、降低高度的减振器总成进行装配干涉检查，提前排除轮毂偏距不合适导致的蹭卡钳、蹭翼子板内衬等常见改装问题；其三为SLA3D打印的样件制作，建模时刻意简化了轮辐背面非配合区域的冗余倒角、细微纹理，这些区域在实际装车后属于不可见区域，且不影响结构强度与安装精度，简化后可大幅降低打印支撑的添加量，减少后期打磨处理的工作量，同时不会对样件的装配验证效果产生任何影响。

　　设计思路上，建模过程完全遵循正向设计的基准统一原则，以轮心轴线作为全局基准轴，轮辐的曲面造型以基准轴为中心做圆周阵列，确保每根轮辐的受力截面均匀一致，避免因建模基准偏差导致的数模动平衡模拟数据失真。轮辋部分的胎圈座轮廓、气门嘴安装孔位均严格参照轮胎装配的标准尺寸设定，胎圈座的角度、凸缘高度符合乘用车轮辋的通用规范，可直接匹配对应尺寸的越野轮胎模型完成轮胎-轮毂总成的装配模拟。安装面的沉孔深度、螺栓过孔的孔径均预留了合理的装配间隙，符合实车装配时的螺栓穿装、轮毂贴合的实际工况，不会出现数模装配时零间隙导致的实际装配卡滞问题。

　　从安装边界维度来看，该轮毂的偏距参数严格对应原厂设定，轮辋宽度适配车型原厂规定的轮胎宽度范围，轮辐背面与制动卡钳的安全间隙预留充足，在原厂制动配置下不会出现运动干涉；轮辋外沿与翼子板的齐平度符合原厂设计状态，不会出现超出翼子板或者内凹过多的问题。数模的轮辐造型完全还原原厂的多辐条设计，曲面过渡顺滑无碎面，在做渲染或者3D打印样件时，不会出现曲面破面、棱角突兀的问题。针对SLA打印场景，数模的壁厚设置均匀，最小壁厚满足打印工艺的最低要求，不会出现打印过程中薄壁区域变形、断裂的问题，非关键区域的简化处理也进一步降低了打印失败的概率，同时不影响安装配合面的精度验证。

　　在结构强度的模拟验证环节，基于该数模可直接完成径向载荷、弯曲载荷的有限元前处理，轮辐与轮辋的过渡圆角均做了还原，可准确模拟应力集中的分布位置，为复刻件的材料选型、结构优化提供准确的数模基础。对于老车修复的从业者而言，该数模可直接用于生成加工刀路，无论是采用低压铸造还是数控铣削的加工方式，都能保证成品的安装尺寸与原厂件一致，无需反复试装调整。
