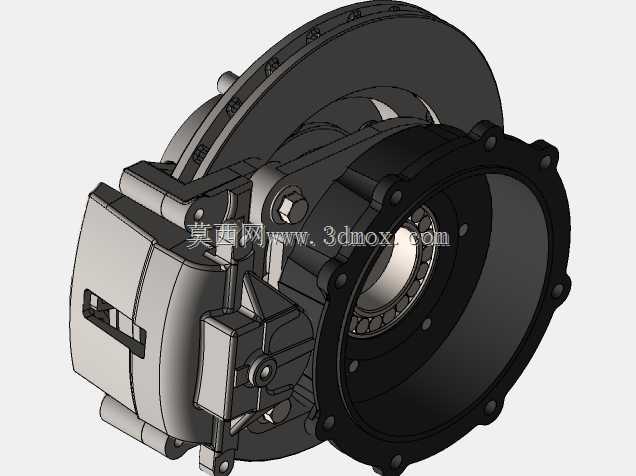

UAZ车型GAZ前制动卡钳带军用轴结构

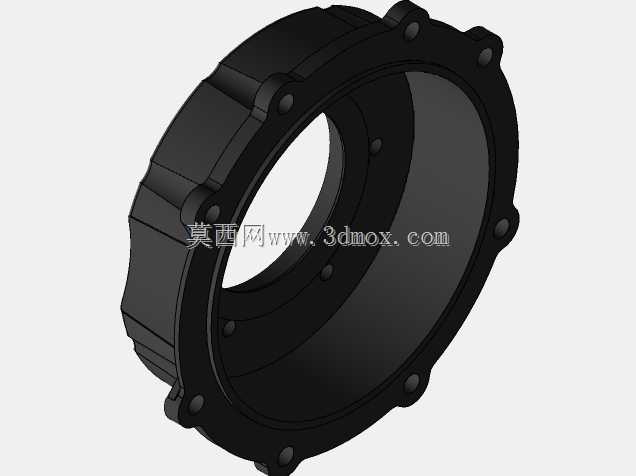

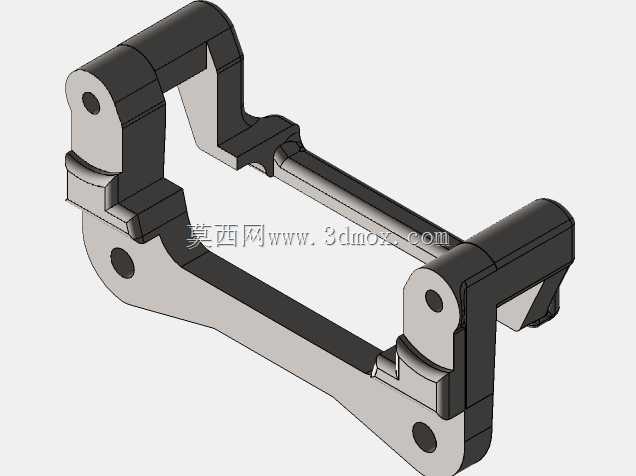

　　这套制动结构适配UAZ-469越野车型的前桥配置，匹配GAZ-3302制式制动卡钳，核心是适配带减速机构的军用型车桥安装接口，区别于民用版本的平直安装面，卡钳支架的连接耳座做了偏置避让设计，刚好能避开军用车桥突出的轮边减速器壳体，不会在转向极限位置出现运动干涉。从实际装车场景来看，这类配置多用于非铺装路面的越野作业场景，不管是林区巡逻、野外作业还是复杂地形通勤，制动系统需要承受频繁的制动负荷，尤其是长下坡路段的持续制动热负荷，卡钳的浮动式结构设计能保证制动片两侧磨损均匀，不会出现偏磨导致的制动力矩偏移。

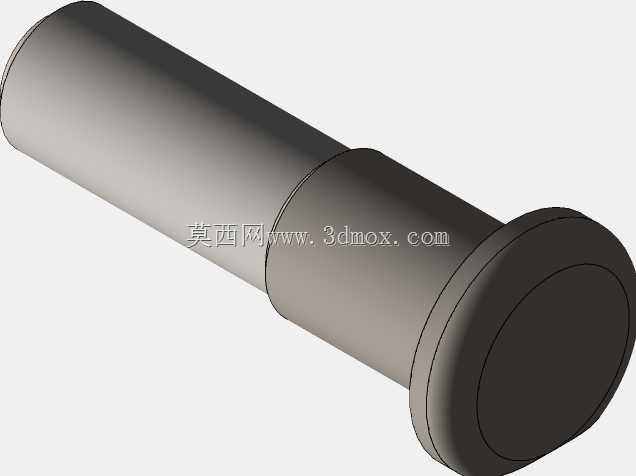

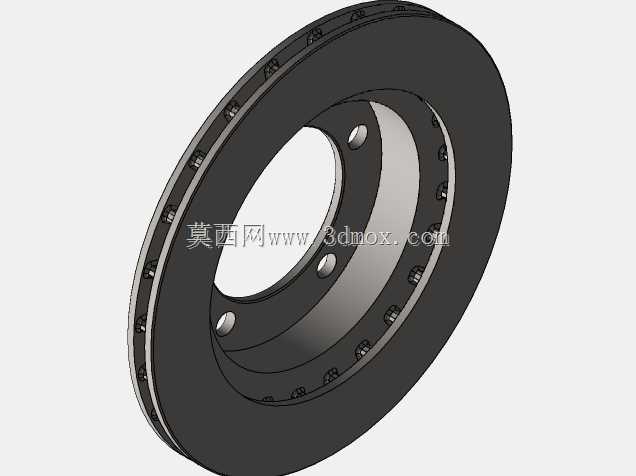

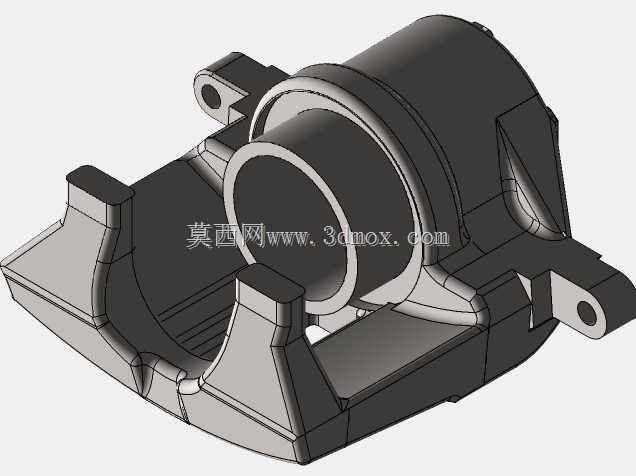

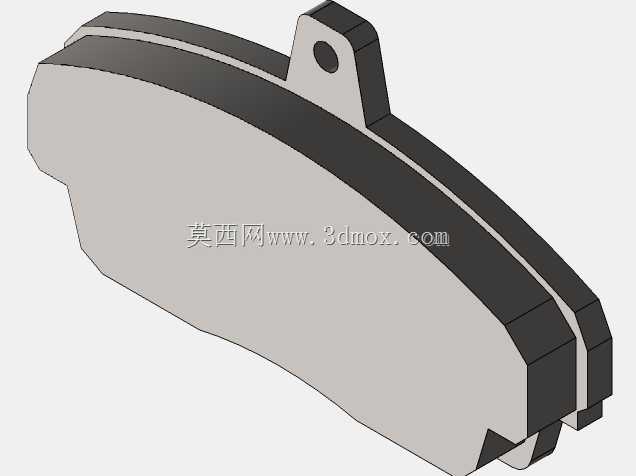

　　从结构设计逻辑来看，整个卡钳采用浮动钳体架构，内侧布置单制动活塞，钳体通过导向销与支架连接，制动时活塞推动内侧制动片贴合制动盘，反作用力带动钳体沿导向销滑动，让外侧制动片同步压紧制动盘，相比定钳结构体积更小，布置所需的轮辋内部空间更少，刚好适配军用轴更大的轮边法兰直径。制动盘采用通风式结构，内部的散热风道沿径向布置，车轮转动时能利用离心力带动空气流经风道，带走制动摩擦产生的热量，避免连续制动后制动片热衰减导致制动力下降。

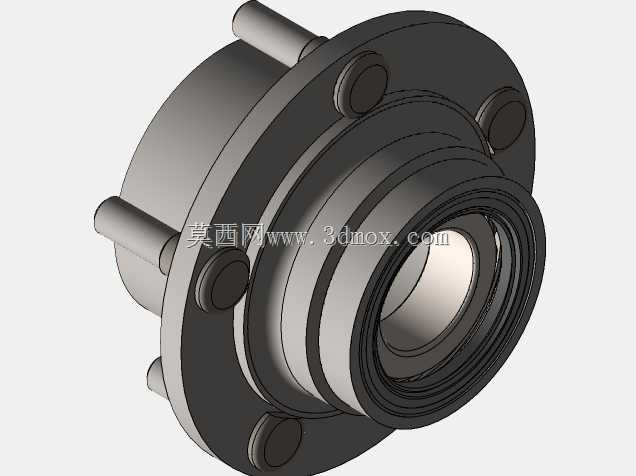

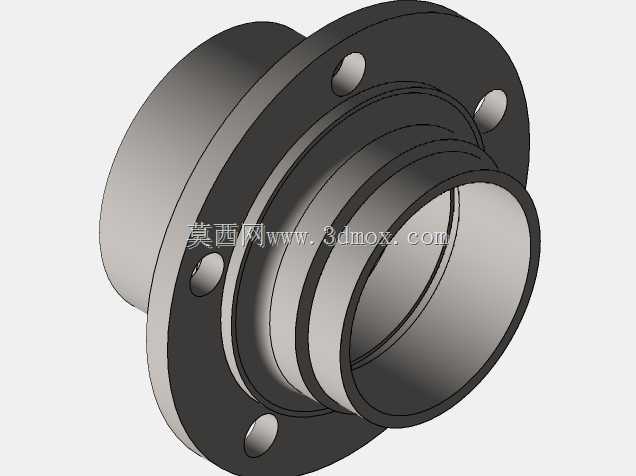

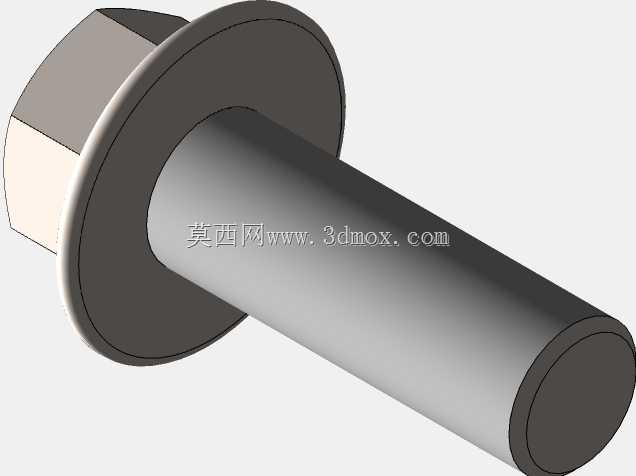

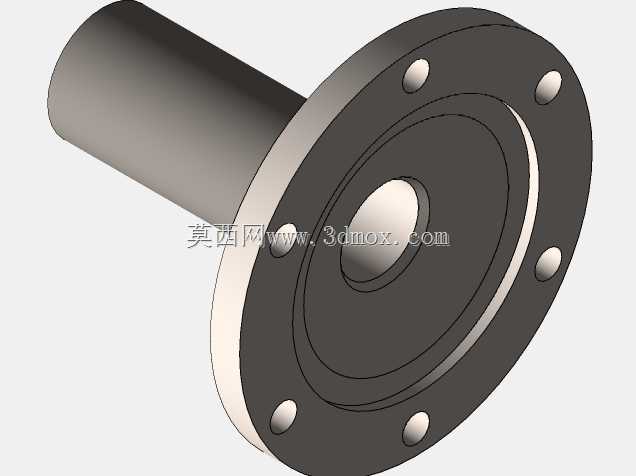

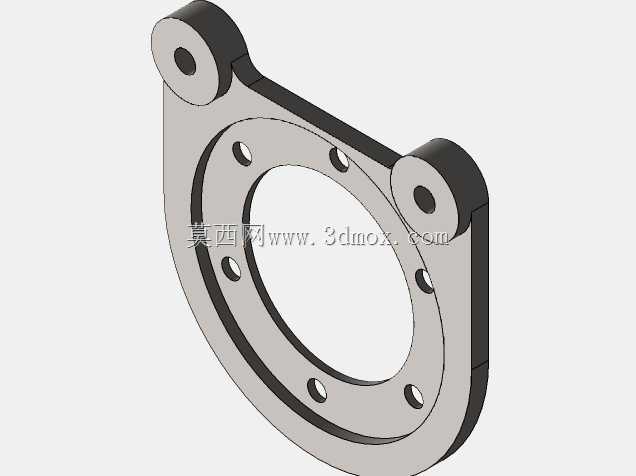

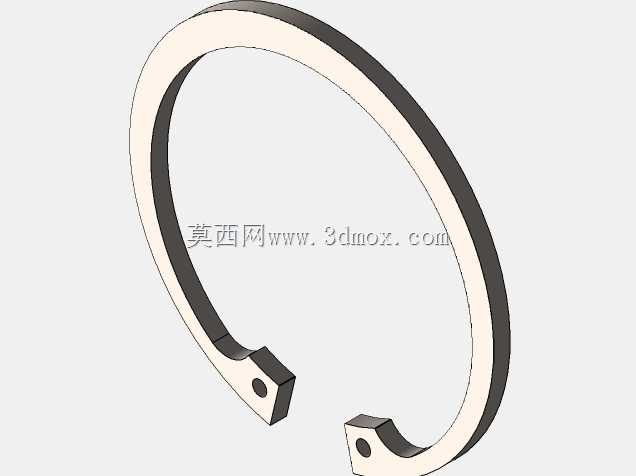

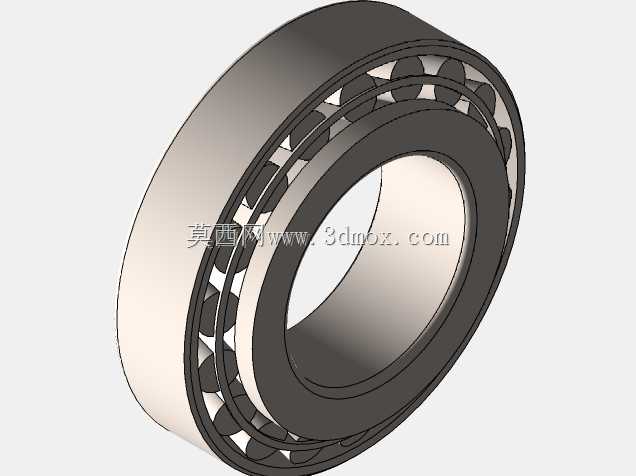

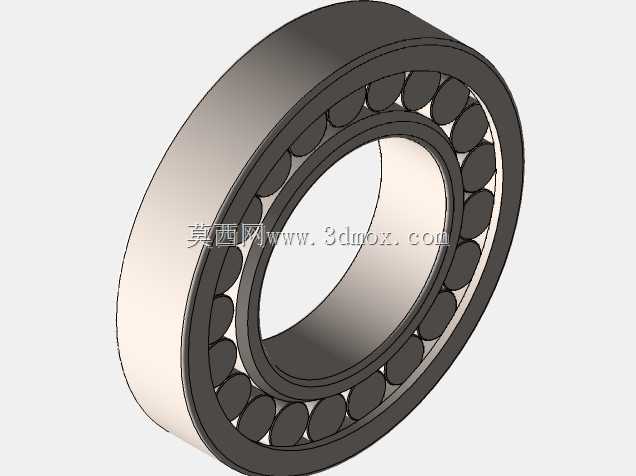

　　安装边界方面，卡钳支架通过两颗高强度螺栓固定在转向节的安装凸台上，螺栓孔中心距匹配军用车桥的凸台孔位，不需要额外做转接支架改造，制动盘的中心定位孔直径与车桥轮毂轴径完全适配，装配时制动盘的端面跳动量需要控制在0.05mm以内，否则会出现制动踏板抖动、制动片异常磨损的问题。卡钳的进油口采用标准制动管螺纹接口，适配整车的制动硬管布局，排气螺钉布置在卡钳最高位置，方便制动系统加注制动液时排出管路内的空气，保证制动踏板脚感坚实。

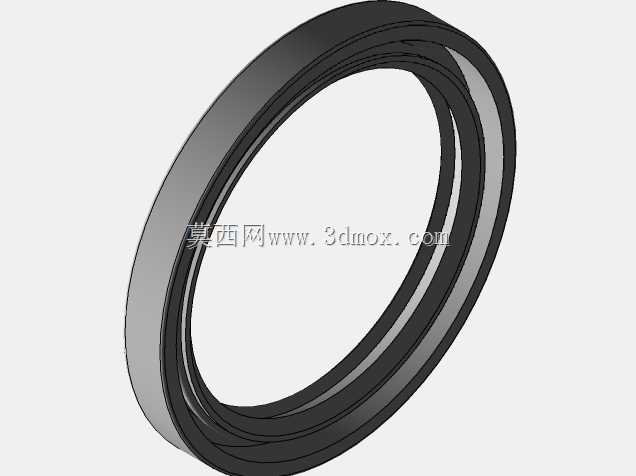

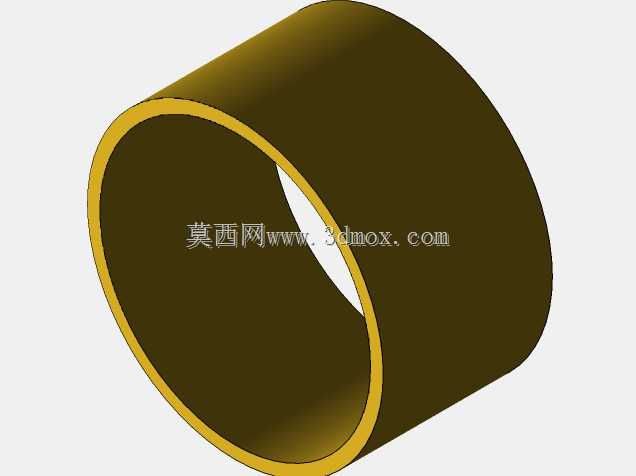

　　从功能特性来看，这套制动结构的制动力矩输出匹配整车2吨级的整备质量，在100km/h初速度下的制动距离能满足越野车辆的安全要求，军用轴的轮边减速结构能放大驱动扭矩，同时制动盘的有效制动半径经过匹配计算，不会因为轮边减速的增扭作用导致制动时车轮过早抱死，配合整车的制动比例阀能实现前后轴制动力的合理分配。卡钳的活塞防尘套采用耐油橡胶材质，能抵御野外环境的泥沙、污水侵蚀，避免活塞锈蚀导致卡钳回位不良，导向销表面做了镀硬铬处理，配合润滑脂能保证长期使用下的滑动顺畅，不会出现制动拖滞的问题。

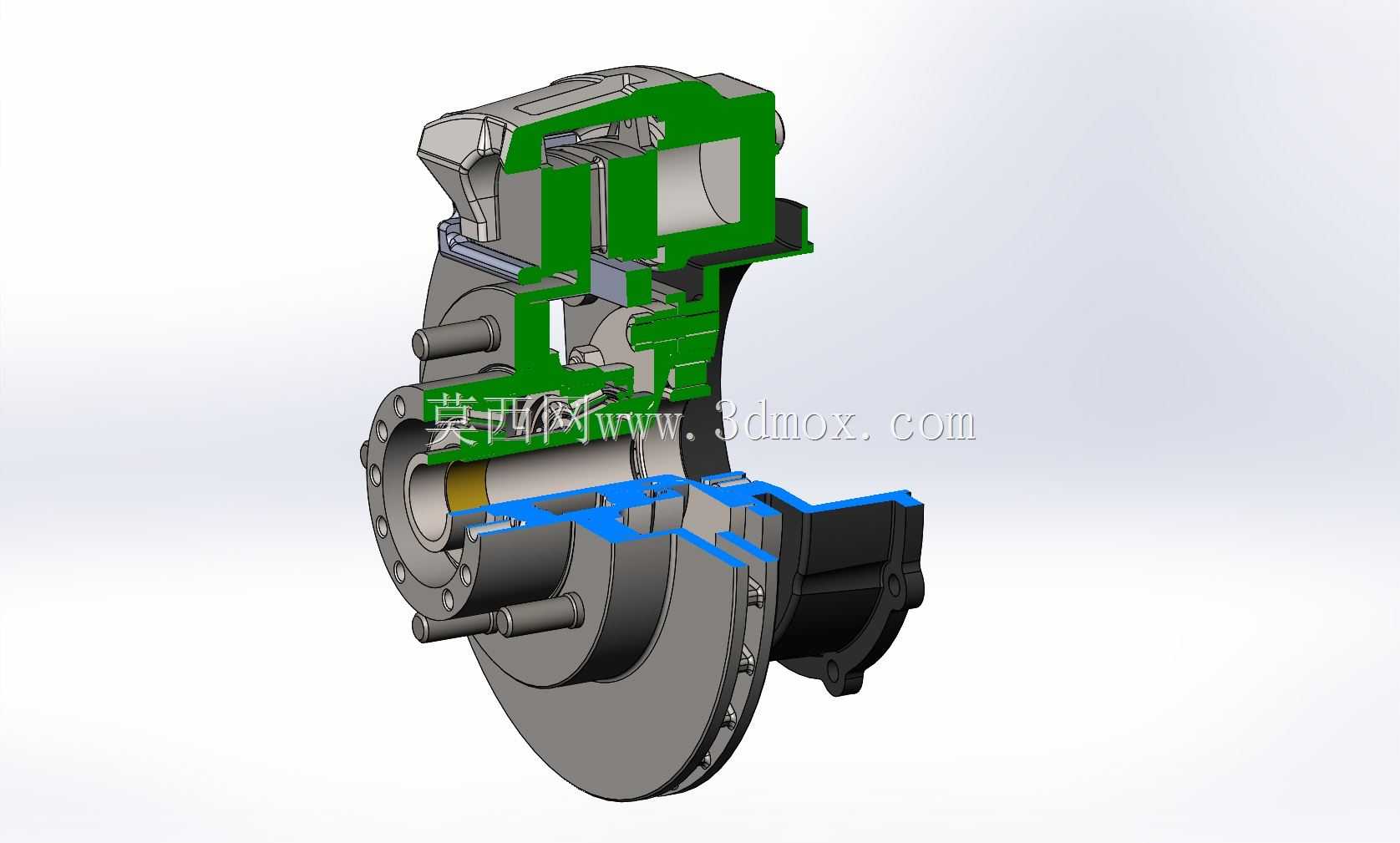

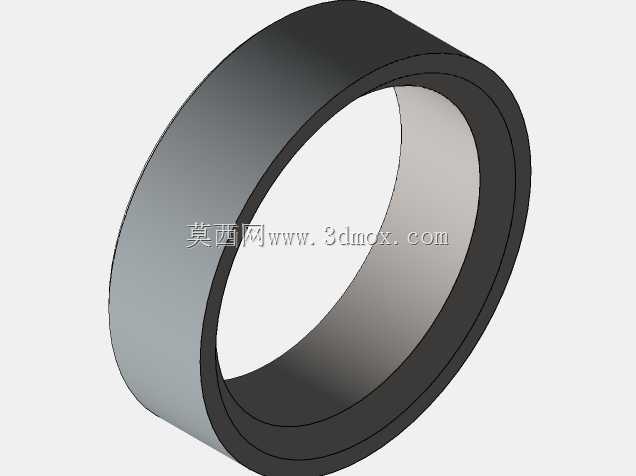

　　建模过程中对各个配合面的公差做了对应还原，比如支架与转向节的安装面平面度要求、活塞与缸筒的配合间隙、制动片与卡钳导轨的滑动间隙，都按照实际工程要求做了参数化设置，方便后续做运动仿真验证，检查转向、跳动过程中卡钳与周边部件的间隙是否满足要求，尤其是车轮上下跳动到极限位置、转向打到最大角度时，卡钳与减震器、转向拉杆、轮辋内壁的安全间隙都控制在10mm以上，避免行驶过程中出现磕碰损坏。整个结构的剖面展示能清晰看到内部的油道走向、活塞密封结构、制动片的摩擦层与钢背连接方式，对于做越野车型制动系统改装、车桥匹配的结构工程师来说，能直接参考安装接口尺寸做适配设计，不需要反复拆解实车测量数据，也能用于制动系统的教学演示，直观展示浮动钳盘式制动的工作原理与结构组成。
