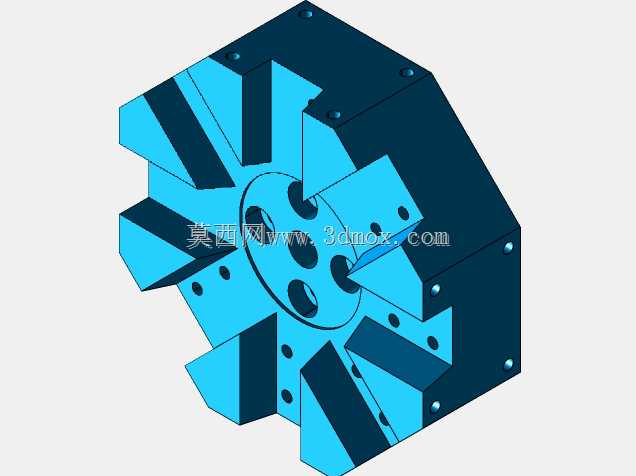

八工位卧式车床电动转塔刀架结构

　　在普通卧式车床及经济型数控车床的加工场景中，刀架作为直接承载切削刀具、完成工位自动切换的核心功能部件，其结构刚性、定位精度与换刀响应速度，直接决定了工件的加工效率与尺寸一致性。这款八工位转塔刀架的结构设计，首先围绕车削加工的受力特性做了针对性布局：主体安装基座采用整体式箱型铸造结构，安装面与车床中拖板的贴合面做了刮研适配设计，可直接通过内六角螺栓完成刚性固定，安装边界预留了足够的排屑间隙，避免车削过程中铁屑堆积卡滞转塔旋转动作。转塔的刀位安装面采用辐射式均匀排布，八个刀位沿圆周方向等角度分布，每个刀位都设计了独立的刀具定位槽与压紧螺栓孔，可同时装夹外圆车刀、端面车刀、切槽刀、螺纹车刀等不同类型的切削刀具，

　　无需在单次工件装夹周期内反复手动换刀，大幅缩短了多工序加工的辅助时间。从结构设计逻辑来看，这款刀架的转塔旋转副采用了端面齿盘定位结构，啮合齿面做了高频淬火处理，重复定位精度可稳定控制在0.005mm以内，足以满足常规轴类、盘类零件的精车加工精度要求；驱动端内置的分度凸轮机构可实现转塔的快速抬起、旋转、锁紧动作，换刀过程无冲击，锁紧后整体刚性足以承受大切深粗车时的切削抗力，不会出现让刀、刀位偏移的问题。刀架的外形轮廓做了倒角与斜面处理，可避免加工过程中与旋转的工件、卡盘发生运动干涉，刀位的安装孔位兼容标准方柄车刀的装夹尺寸，无需额外制作过渡刀套即可完成刀具装夹，刀具伸出长度可根据加工需求通过定位螺钉灵活调整，

　　适配不同直径工件的加工避让需求。在实际设备选型适配中，这款刀架可直接匹配6140、6150等常规规格的卧式数控车床，电气接口采用标准化接线端子，可兼容主流数控系统的换刀指令输出，安装时只需保证刀架基面与车床主轴轴线的平行度误差在允许范围内，即可完成调试投入使用。日常维护过程中，只需定期向齿盘啮合面注入润滑脂、检查锁紧机构的预紧力，即可长期保持稳定的换刀精度，无需频繁拆解检修。转塔端面的工艺孔既减轻了整体结构重量，也可作为刀具安装时的对位基准，每个刀位的编号标识清晰，可在加工程序编写时直接对应刀号，减少换刀错误的概率。刀架的侧面预留了冷却喷嘴的安装位置，可将切削液直接引导至切削区域，降低刀具切削时的温升，延长刀具使用寿命，同时冲除附着在刀位上的细碎铁屑，避免铁屑夹入齿盘啮合面影响定位精度。
