DB9转USB接口转接连接线三维建模作品

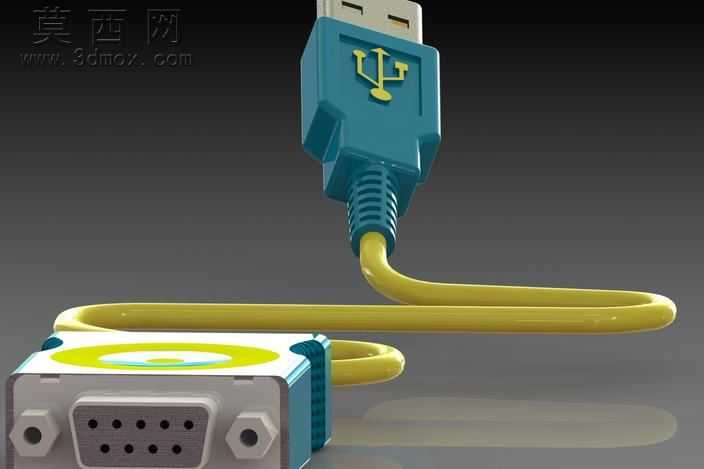

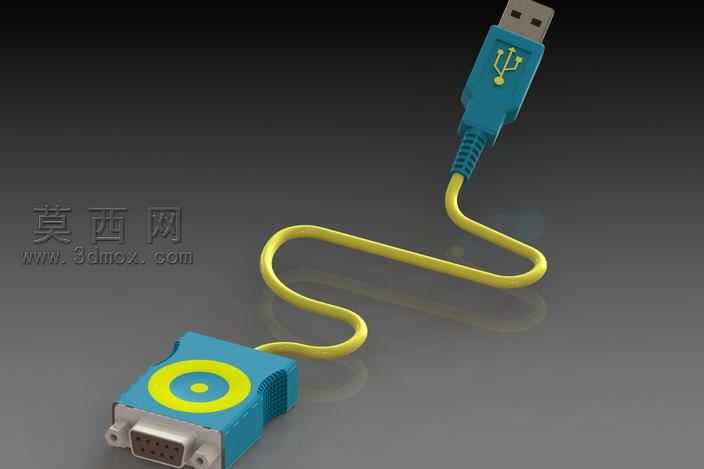

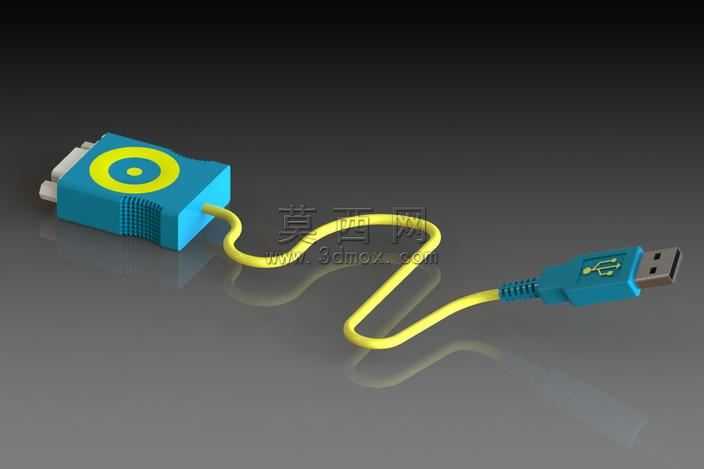

本作品为DB9到USB转接连接器的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先针对两端接口的工业标准尺寸进行精准测绘还原：DB9端严格遵循RS-232串口的公头结构规范，还原了金属插针排布、金属屏蔽外壳的卡扣结构、接口处的定位凸台细节，保证接口尺寸的装配兼容性；USB端按照标准USB Type-A公头的结构参数，还原了内部胶芯、金属接触弹片、外围金属屏蔽壳的卡扣与倒角结构，确保接口的插拔结构符合实际使用逻辑。线材部分采用扫掠特征完成建模，先绘制符合线材自然垂坠弯折形态的三维引导路径，再以圆形截面沿路径扫掠生成线身主体，还原了线材柔软自然的弯曲弧度，避免生硬的折线形态，还原真实线材的垂坠质感。材质与渲染环节，针对不同部件匹配对应材质属性：两端连接器的外壳主体采用哑光蓝工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料外壳的细腻磨砂质感；外壳上的装饰环采用亮黄色配色，叠加同心圆纹理细节，搭配高光泽度材质参数还原装饰圈的醒目视觉效果；接口的金属部分分别赋予不同金属材质，DB9端的金属外壳、插针采用哑光镀镍金属材质，调整金属的反射率、粗糙度参数还原串口金属件的哑光金属质感，USB端的金属屏蔽壳采用稍亮的镀锌金属材质，区分不同金属部件的视觉差异；线身部分采用亮黄色软质PVC材质，调整材质的半透明参数、光泽度，还原线材外被的软胶质感，同时在场景中添加柔和的环境反射，让线身呈现自然的环境反光效果。建模过程中重点关注结构的合理性，两端接口与线材的衔接处做了过渡圆角处理，还原实际产品中线材与接头连接处的防弯折护套结构，避免尖锐的直角衔接；整体装配关系完全贴合实际产品的组装逻辑，各部件之间无干涉、无错位，可直接用于结构验证、产品展示或者3D打印参考。渲染阶段采用三点布光方案，主光源从侧上方打亮产品主体，勾勒出连接器外壳的轮廓与线材的弯曲形态，辅光源补充暗部细节避免暗部死黑，添加底部反光板模拟光滑台面的倒影效果，背景采用深灰色渐变背景突出产品主体，最终呈现的渲染图清晰展现了转接器的外观细节、材质质感与整体形态，完整还原了这类转接连接线的真实外观特征。
