百叶窗式通风散热格栅结构设计

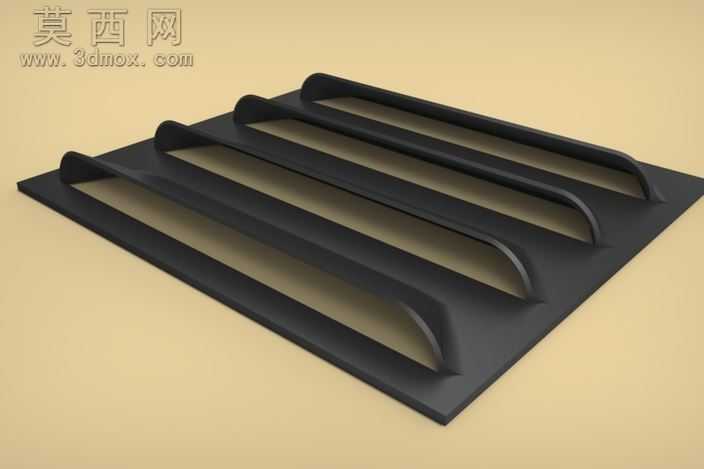

本作品为百叶窗式通风散热格栅，采用三维参数化建模方式完成整体结构设计，建模过程中首先确定方形安装基板的整体轮廓尺寸，以等距排布的方式规划五组弧形导流叶片的位置，确保每片叶片的弧度、伸出长度、倾斜角度完全一致，保证整体结构的规整性与通风性能的均匀性。建模阶段对叶片与基板的衔接位置做了一体化过渡处理，避免出现尖锐棱角与结构断点，还原实际钣金冲压成型的工艺特征，让模型结构符合真实产品的生产加工逻辑。材质设置上选用哑光黑色磨砂塑料质感材质，调整材质的粗糙度、反射率参数，模拟工程塑料或喷塑钣金的表面质感，渲染阶段采用暖米色纯色背景，搭配柔和的侧上方打光方案，让光线自然勾勒出每片弧形叶片的轮廓线条，清晰呈现叶片之间的通风间隙、弧形导流面的曲面形态，以及基板的平整质感，通过光影明暗变化突出结构的层次感与立体感。结构设计上，弧形叶片采用向外凸起的弧面造型，既可以引导气流沿弧面顺畅通过，实现良好的通风散热效果，又能在一定程度上阻挡外部杂物、溅水直接进入设备内部，兼顾通风性能与防护作用；五组叶片平行等距排布，在保证通风面积充足的前提下，维持了基板整体的结构强度，避免格栅区域出现结构强度不足的问题。设计过程中充分考量了该类格栅的实际使用场景，可作为设备柜体、机箱外壳、建筑通风口的配套构件使用，建模时严格控制各部分的壁厚均匀性，让模型既可以用于产品结构验证、效果展示，也能够为后续的模具开发、钣金加工提供准确的结构参考，整体造型简洁规整，没有多余的装饰结构，完全以功能性为核心导向，通过流畅的弧形曲面与规整的排布方式，实现实用功能与视觉整洁度的统一。
