带柱面球面透镜的望远镜物镜结构设计

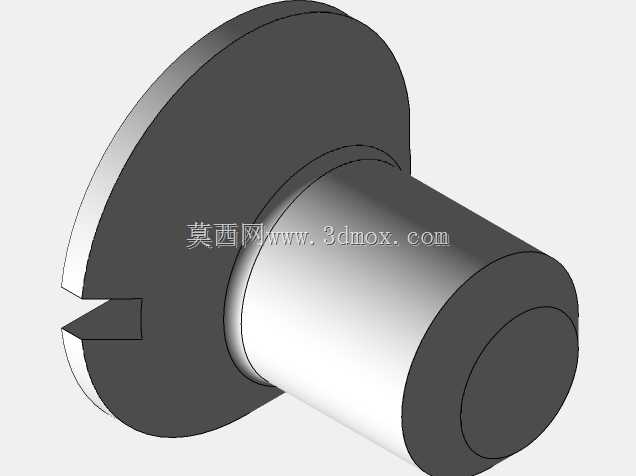

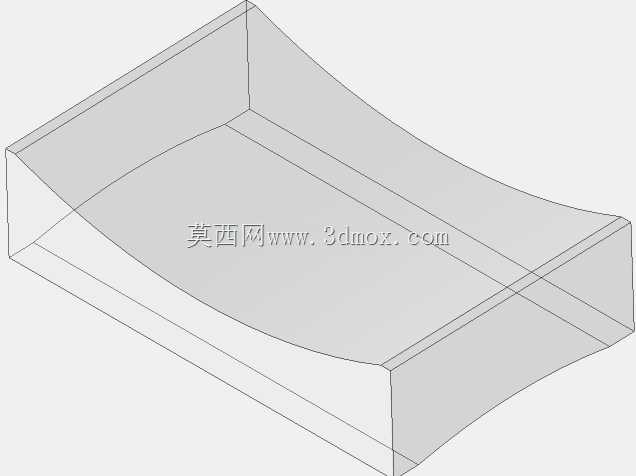

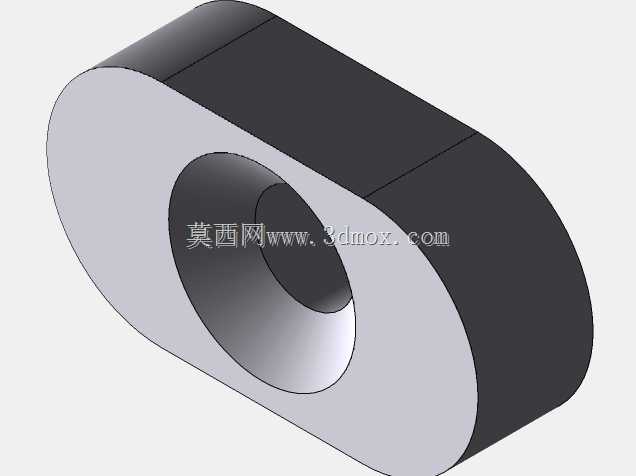

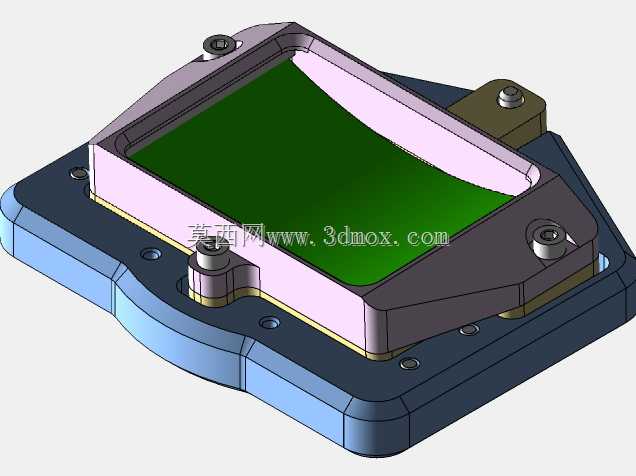

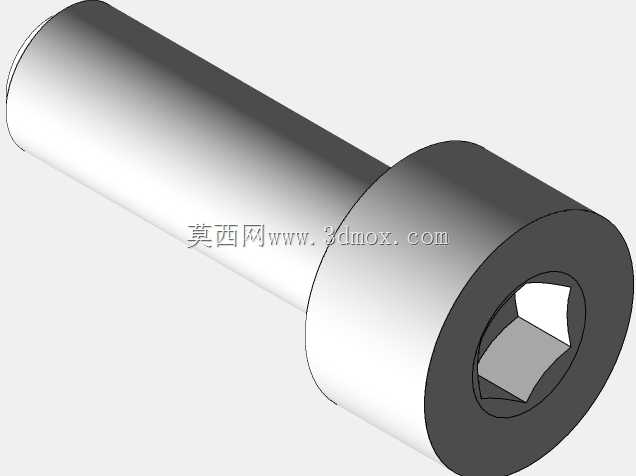

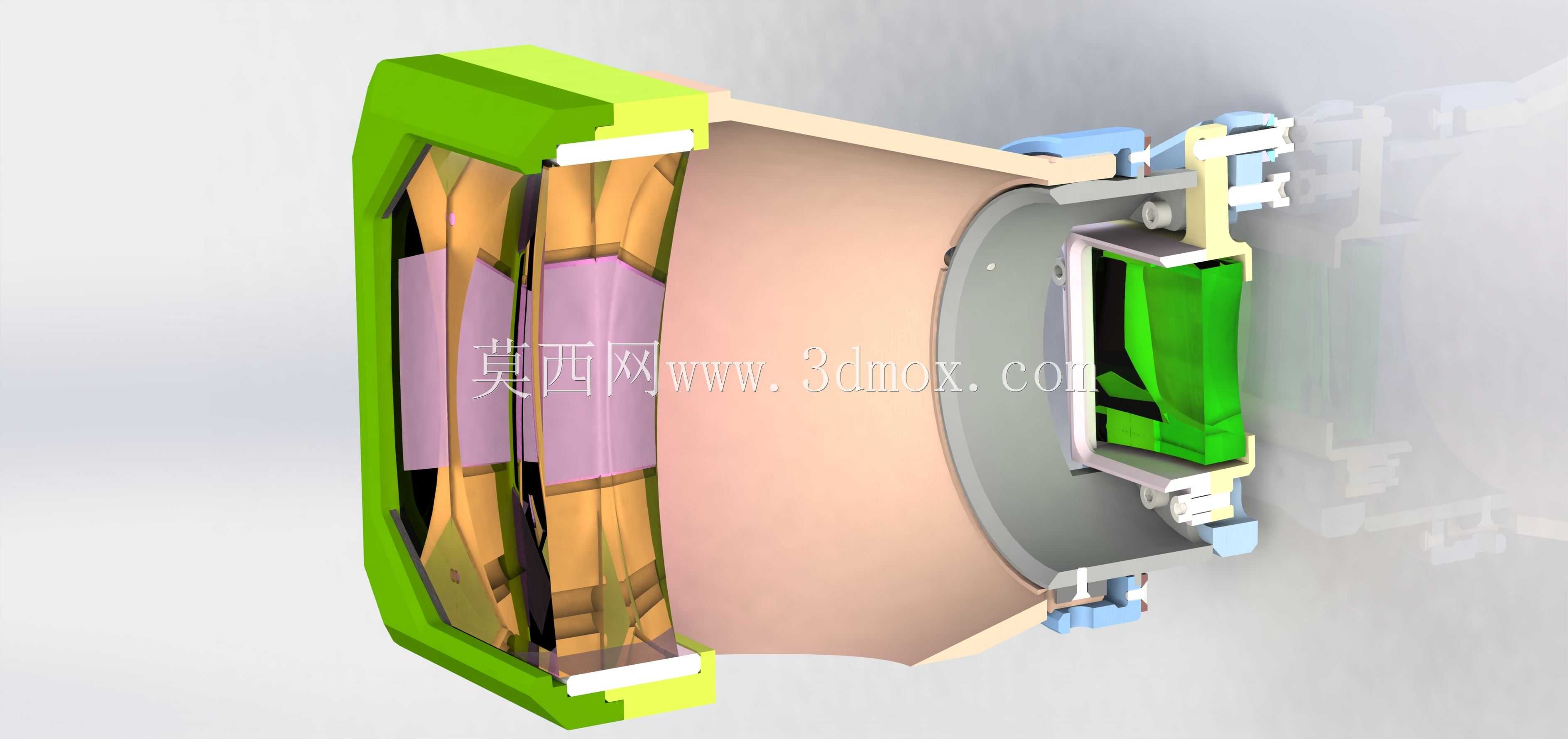

　　在户外观测、天文探测、远距离安防监控等场景中，望远镜物镜作为前端核心光学采集部件，其结构设计直接决定整套观测设备的成像质量与环境适应能力。这套物镜结构整合了柱面透镜与球面透镜的组合光路，区别于常规单球面透镜组的设计，柱面透镜的加入可针对性校正特定方向的像散问题，在针对远距离线状目标观测、大视场边缘畸变修正的场景中，能有效提升成像的锐度与均匀度，避免常规球面透镜组在大视场下容易出现的边缘拖影、轴向色差问题。

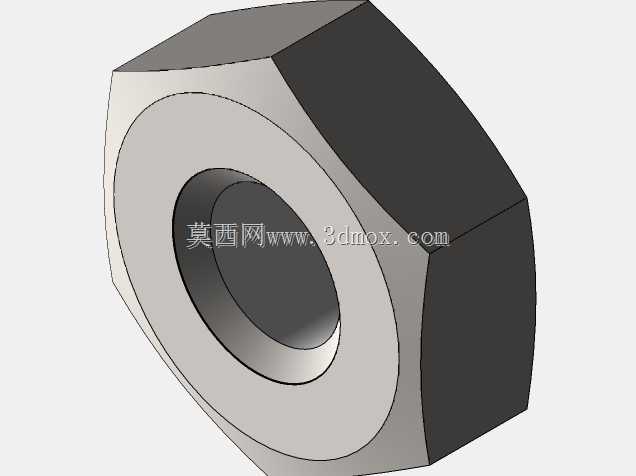

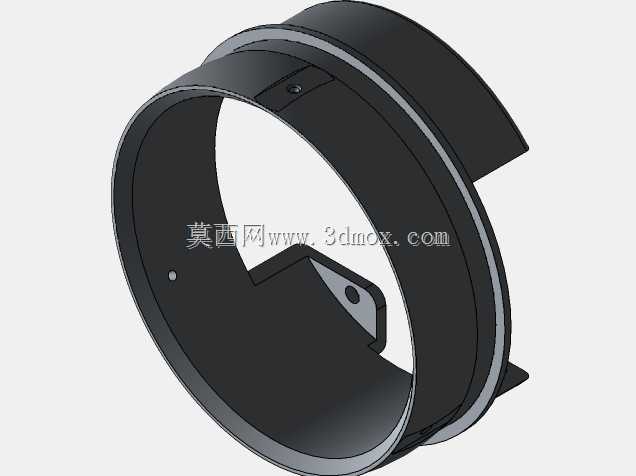

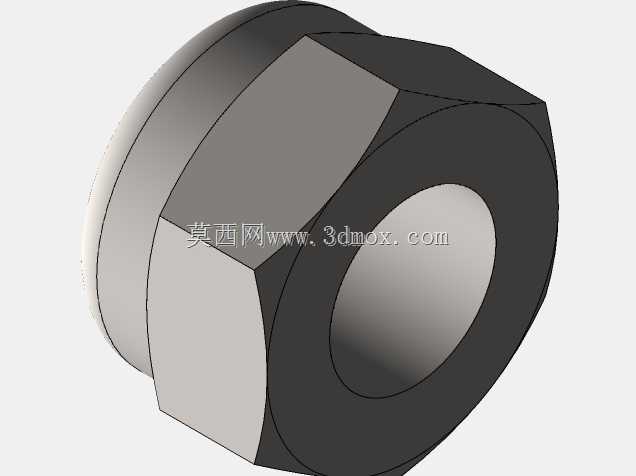

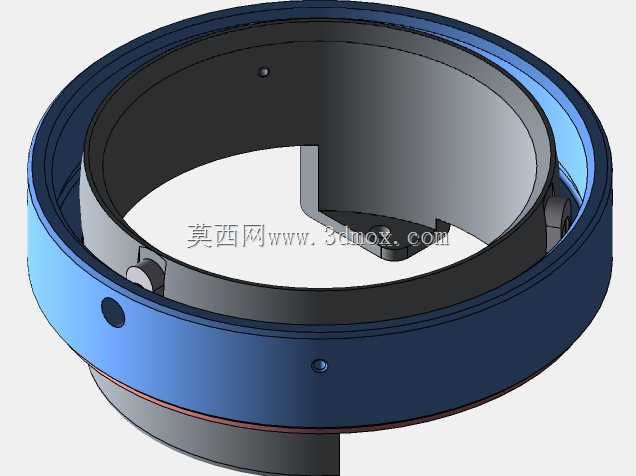

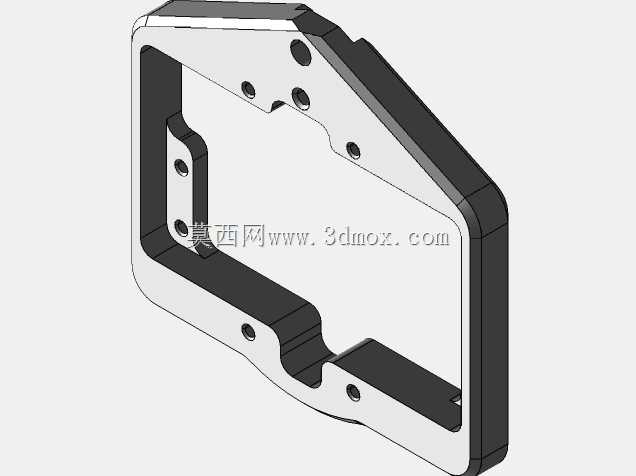

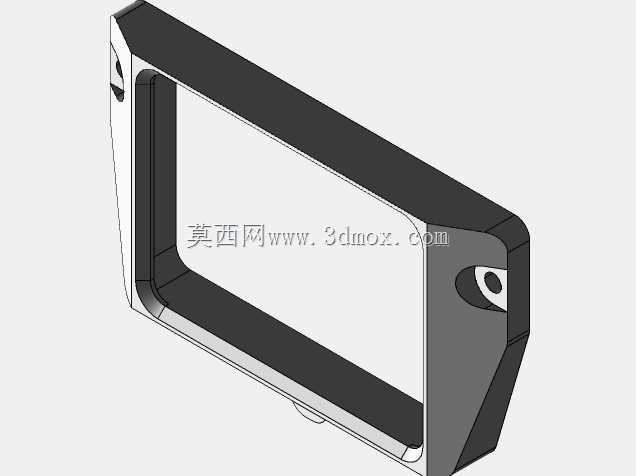

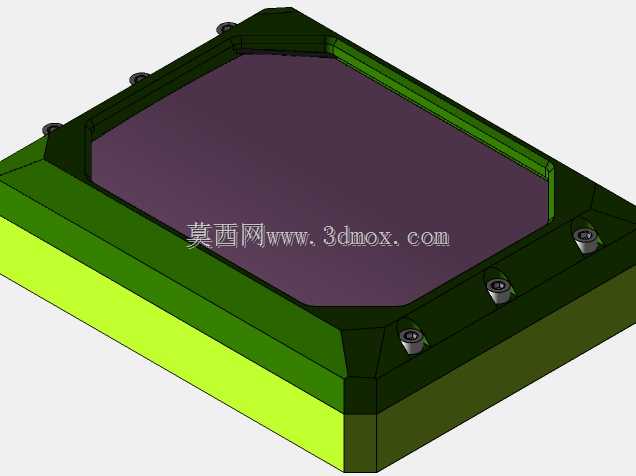

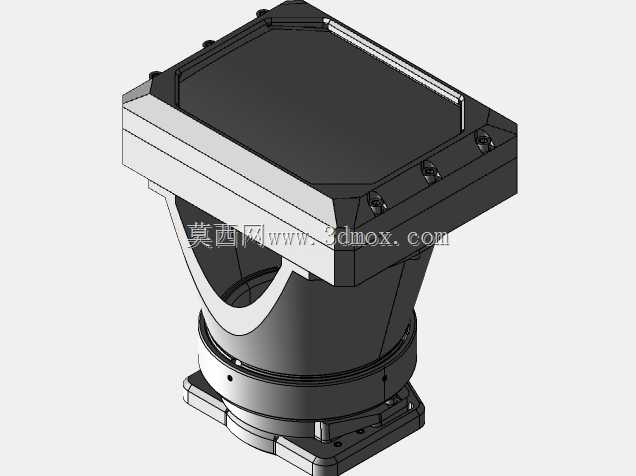

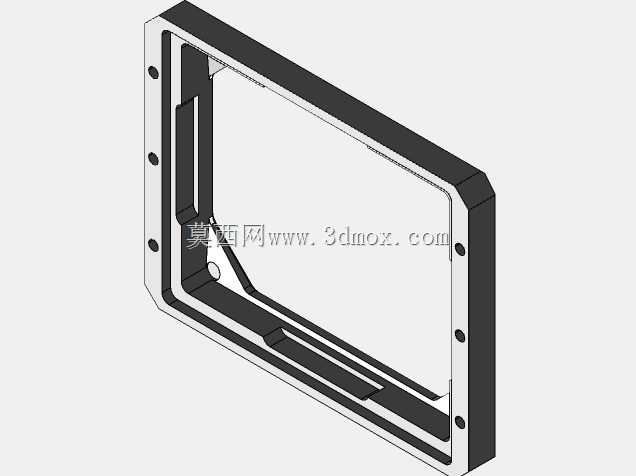

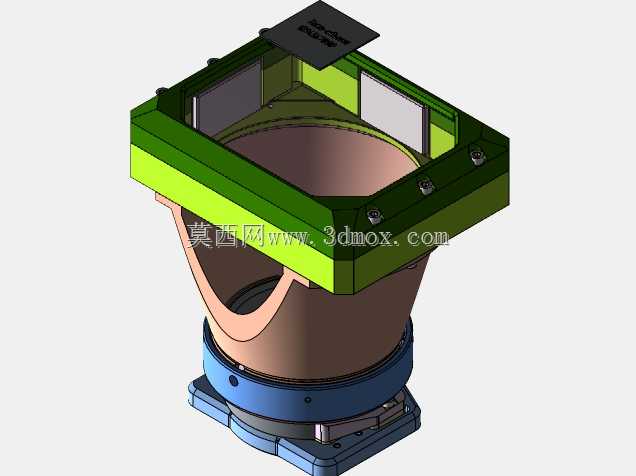

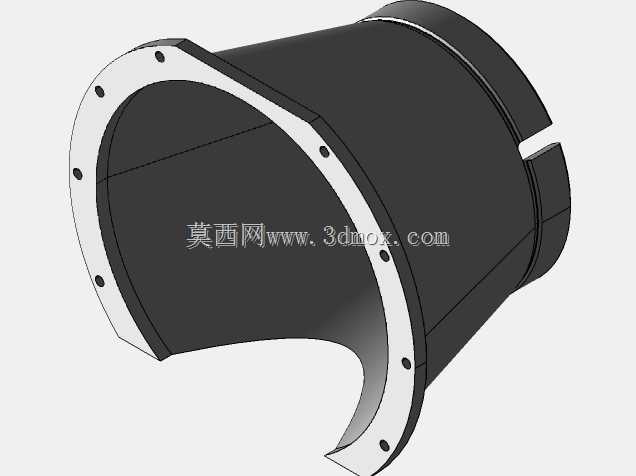

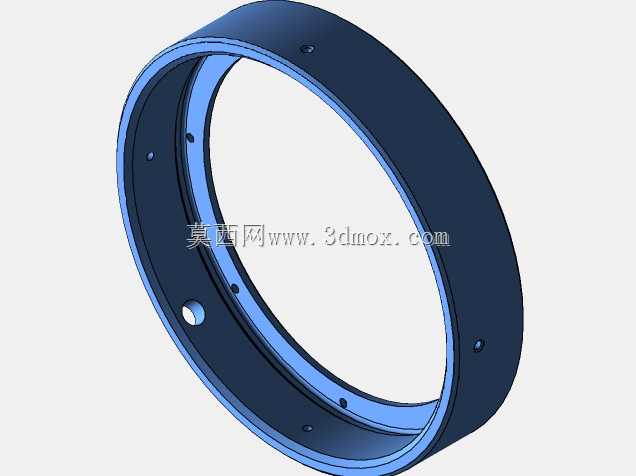

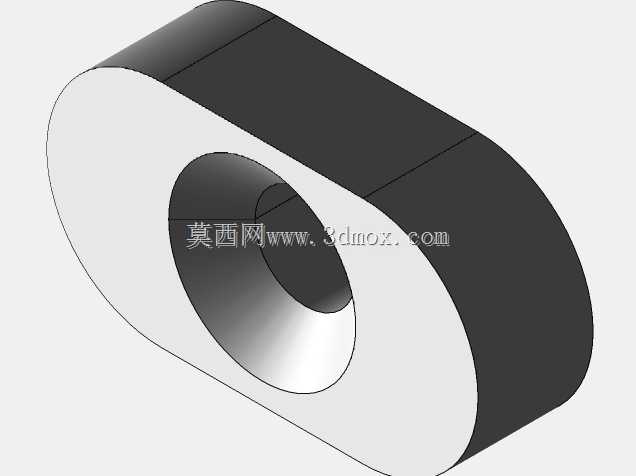

　　从结构装配逻辑来看，整套物镜采用分段式镜筒承载设计，外侧的硬质镜筒外壳做了阶梯式限位结构，每一片透镜的安装位置都预留了对应的环形定位台阶，透镜与镜筒内壁之间设置了弹性缓冲衬圈，既可以抵消温度变化带来的材料热胀冷缩差，避免透镜受挤压产生应力形变，也能在设备受到小幅冲击、振动时吸收冲击能量，防止透镜移位或者崩边。镜筒靠近成像端的位置设置了快装式锁紧结构，和后续的调焦镜筒、目镜组连接时，不需要额外的转接工装，通过侧向的弹性卡扣即可完成快速对接，对接后同轴度公差可控制在0.02mm以内，避免光轴偏移带来的成像偏斜问题。

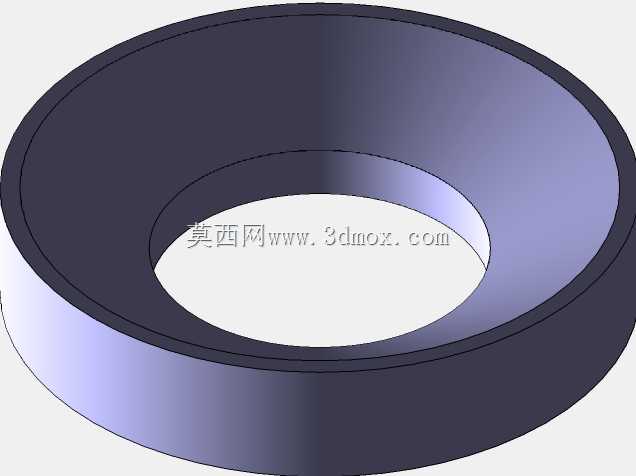

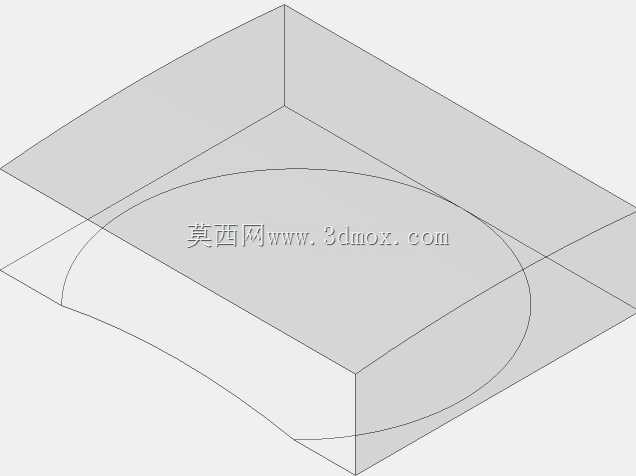

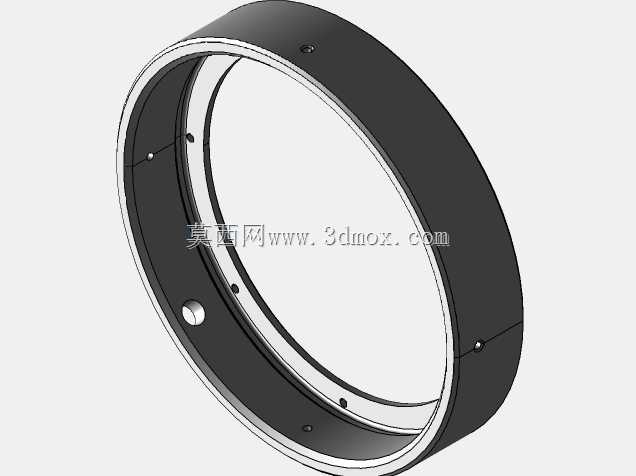

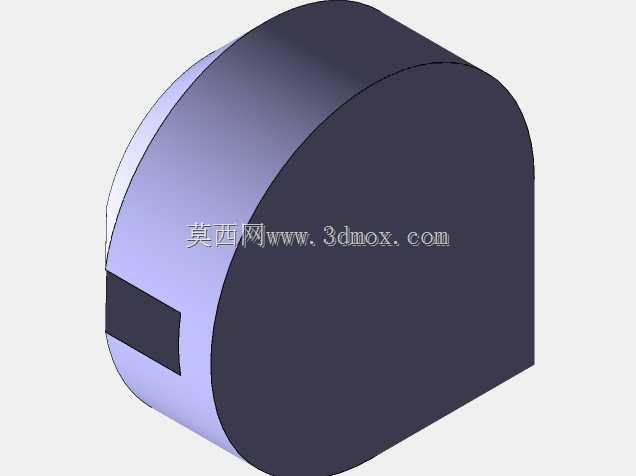

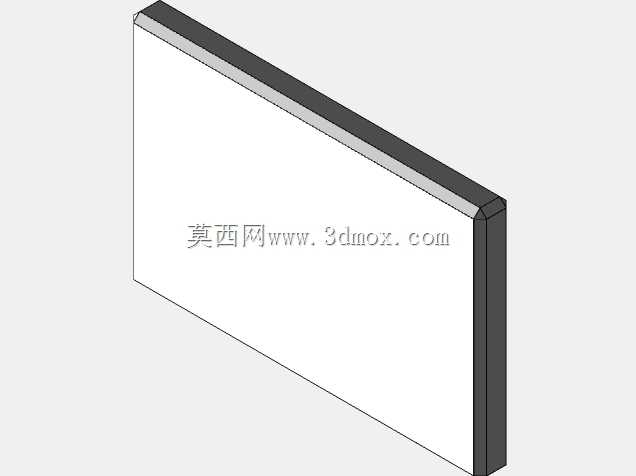

　　设计过程中，首先要匹配光学系统给出的透镜曲率、中心厚度、空气间隔参数，再反向推导每一段镜筒的内径尺寸与限位台阶的轴向位置，所有透镜的压紧方式都采用侧向周圈压圈固定，而非传统的端面点胶固定，这样的设计既方便后续的透镜清洁、维护更换，也能避免胶层老化收缩带来的透镜倾斜问题。柱面透镜的安装位做了定向防呆缺口，装配时不需要额外的角度校准工装，对准缺口装入即可保证柱面的轴向方向符合光路设计要求，降低装配环节的调试难度。

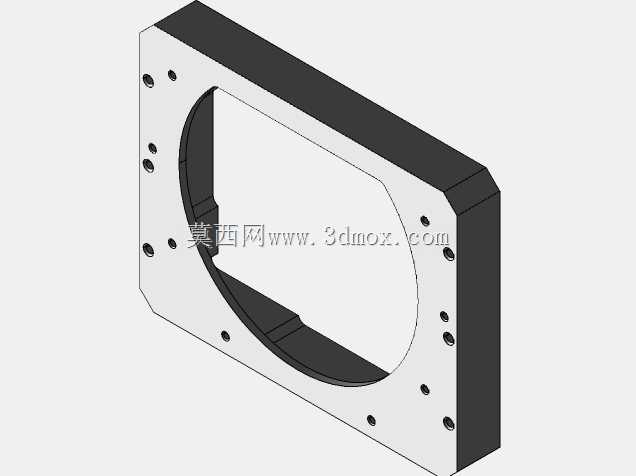

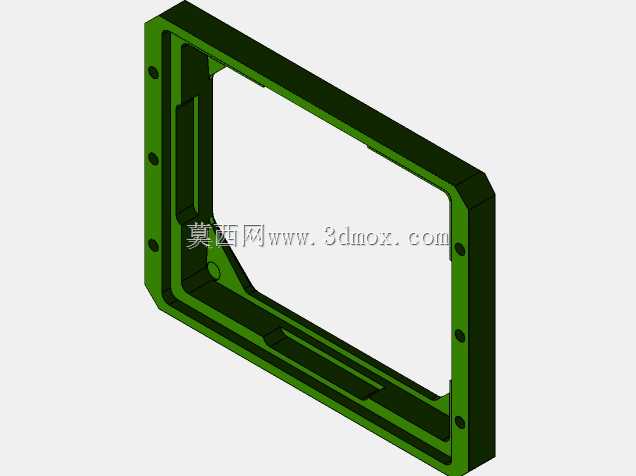

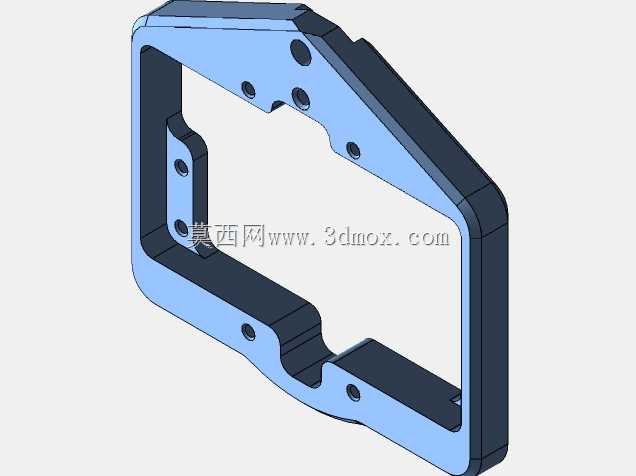

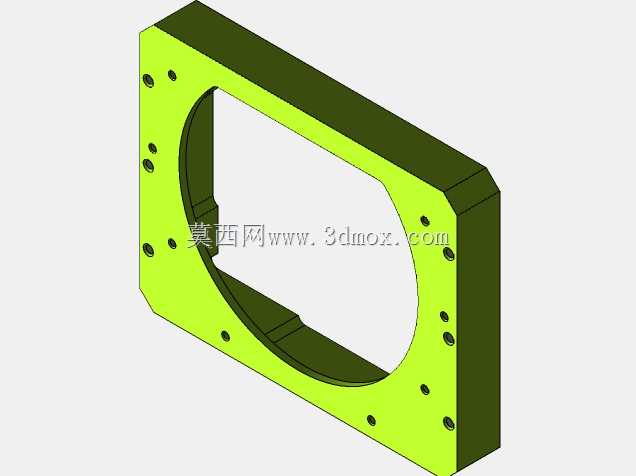

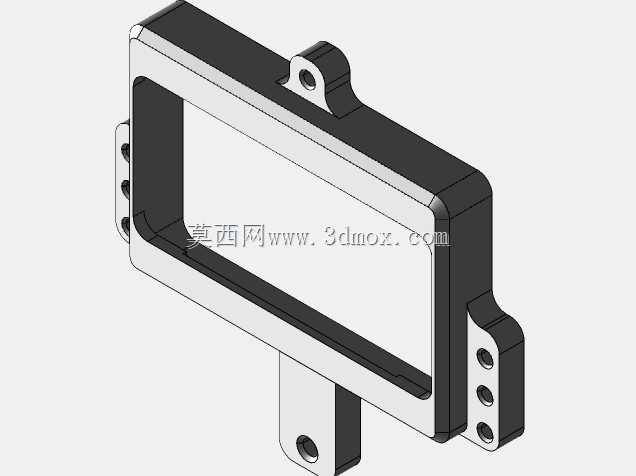

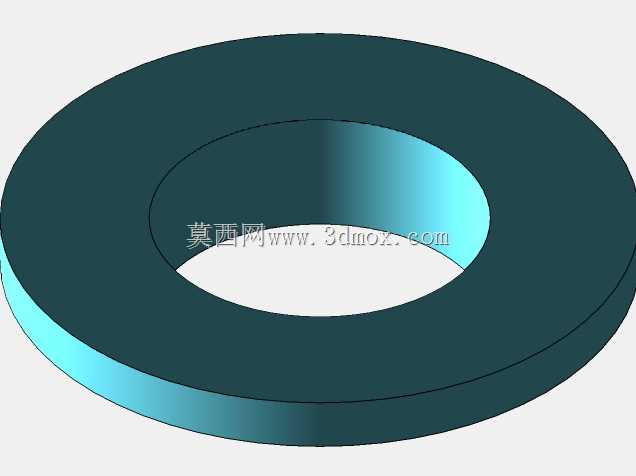

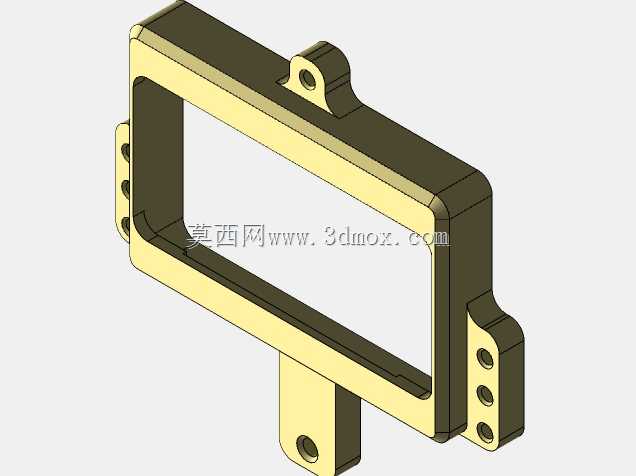

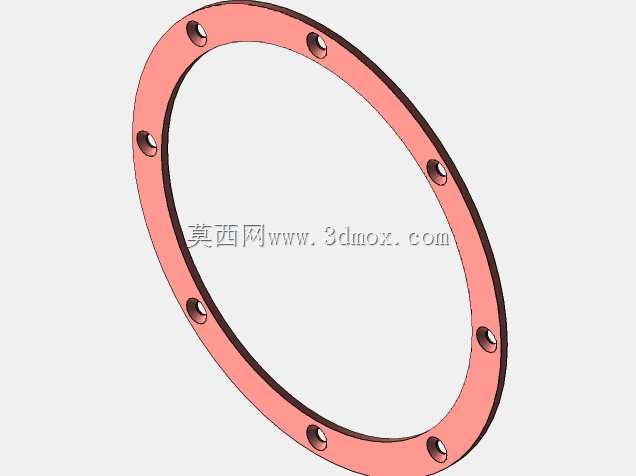

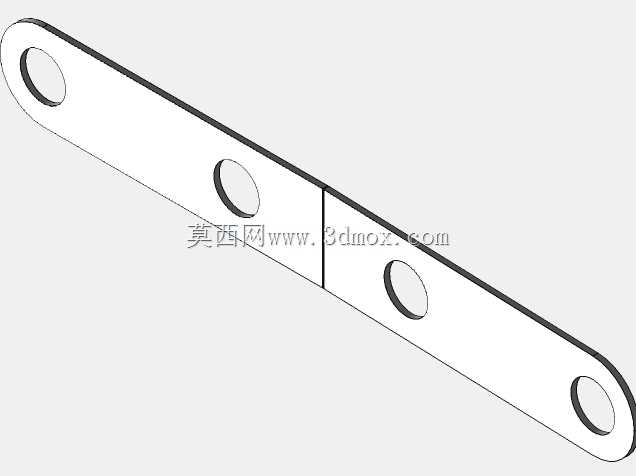

　　从安装边界来看，整套物镜的前端外径做了标准化的滤镜接口螺纹，可以兼容常规规格的保护滤镜、减光镜、偏振镜等外接附件，镜筒外壁的安装法兰做了三个均布的安装孔，可直接固定在望远镜的主镜架或者云台上，安装孔的位置公差经过校准，装配后光轴与安装基准面的垂直度偏差不超过1角分，满足高精度观测的安装要求。镜筒内部的透镜间隔圈采用了发黑处理的铝合金材质，既可以减少内部的杂光反射，避免眩光问题，也能控制整体结构的重量，整套物镜的重量控制在同规格全金属物镜的较低水平，适合便携类观测设备搭载使用。

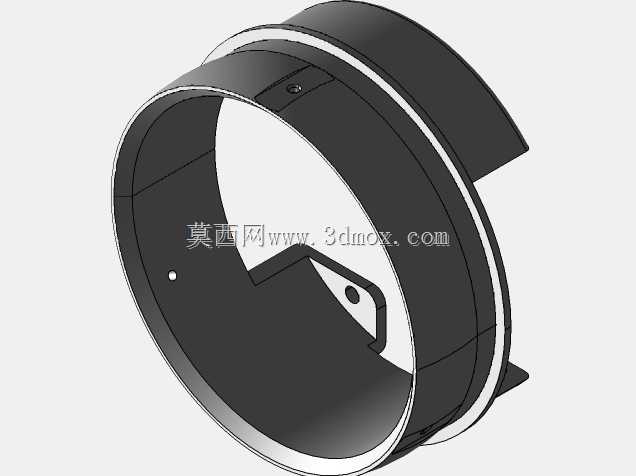

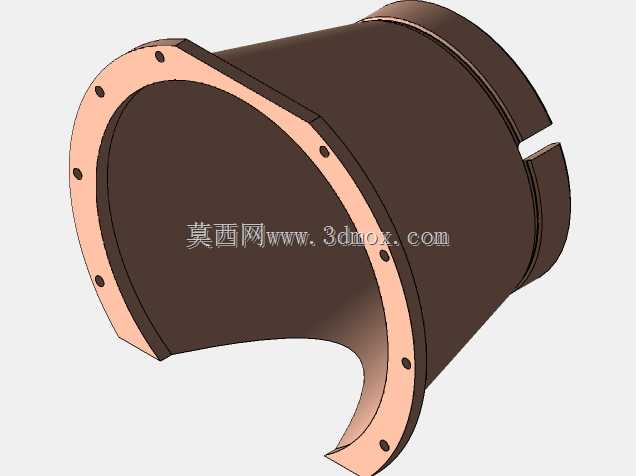

　　在实际工况适配方面，镜筒的接缝位置都预留了密封槽，可加装密封圈实现IP65级别的防尘防水能力，在户外雨天、多尘的环境下使用时，不会因为水汽、粉尘进入镜筒内部污染透镜表面，影响成像质量。透镜的边缘都做了倒角处理，避免装配过程中透镜边缘与镜筒内壁刮擦产生碎屑，残留在内壁形成杂散光反射源。靠近成像侧的镜筒位置设置了遮光罩的安装卡槽，可搭配伸缩式遮光罩使用，在侧逆光观测场景下，能够有效阻挡外界杂光直接射入透镜组，减少鬼影、眩光的产生，提升复杂光照条件下的成像对比度。
