双通道红外可见光闭路监控摄像设备结构

　　这款双光通道摄像设备的结构设计，首先围绕室内固定点位的安防监控场景展开，适配厂区设备间、办公区域通道、仓储室内库区等常规闭路监控点位的部署需求，可同时覆盖可见光画面采集与红外热成像探测两类功能，无需在同点位部署两台独立摄像设备，能有效减少点位安装的支架占用与布线工作量。从实际用途来看，可见光通道负责常规光照条件下的高清画面采集，还原现场的色彩、轮廓与细节信息，满足日常视频监看、画面回溯的基础需求；红外通道则负责低光照、无光照环境下的画面补全，同时可捕捉监测区域内的异常温度点，适配设备过热预警、夜间入侵探测等拓展监控需求，两个通道的光路在壳体前端做了独立分区布局，避免不同光路之间出现串扰，影响成像质量。

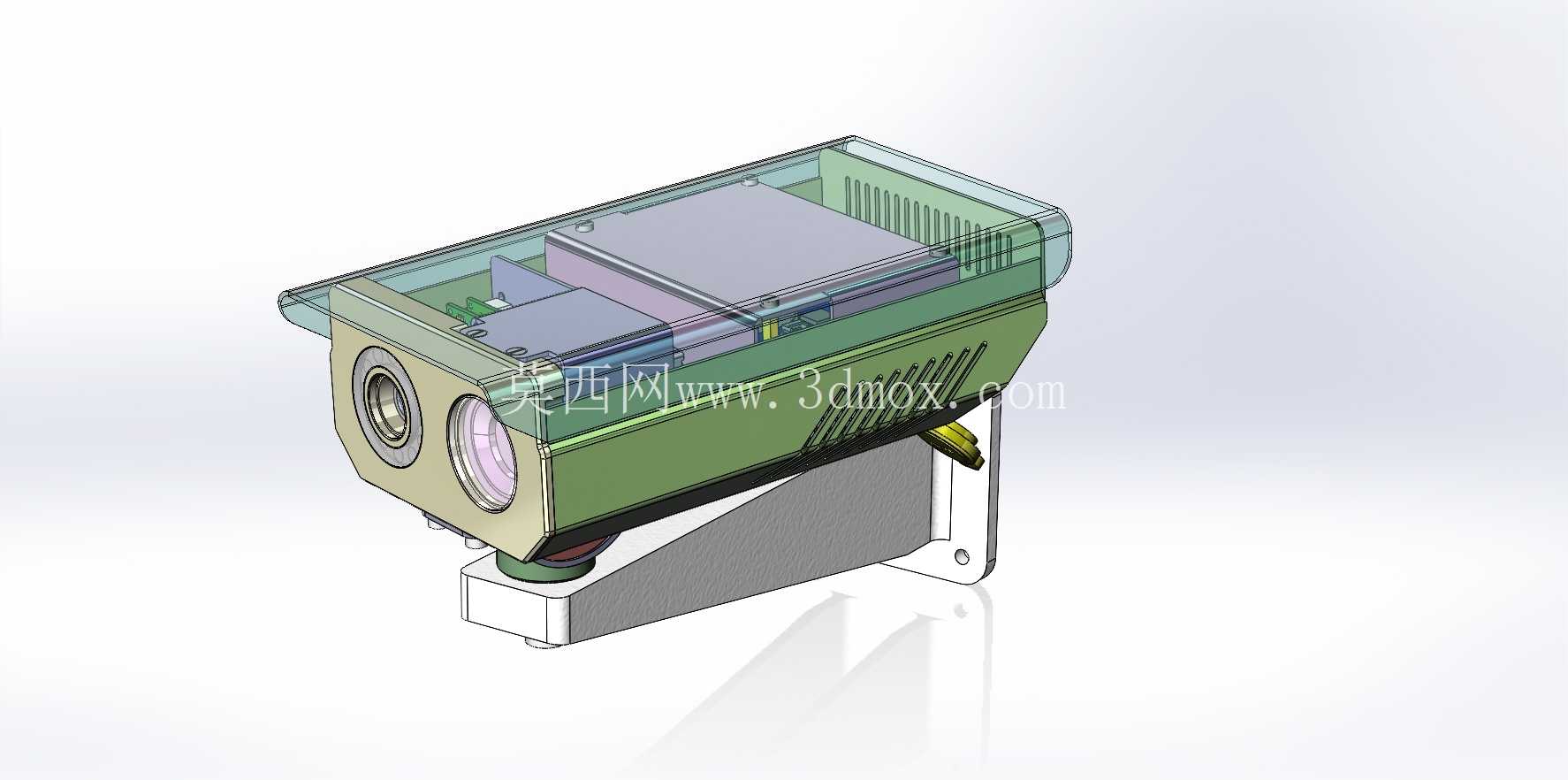

　　设计阶段首先考虑了室内使用环境的防护需求，壳体采用上下扣合的拼接结构，上半部分做了半透明的视窗区域，既可以观察内部电路板、散热组件的排布状态，也能在后期维护时快速判断内部是否存在积尘、元器件移位等问题；壳体下半部分为金属质感的承托结构，预留了散热格栅的开槽位置，对应内部主控板、红外成像模块的发热区域，依靠自然对流即可满足长时间连续工作的散热需求，无需额外加装散热风扇，减少设备运行的噪音与故障点。

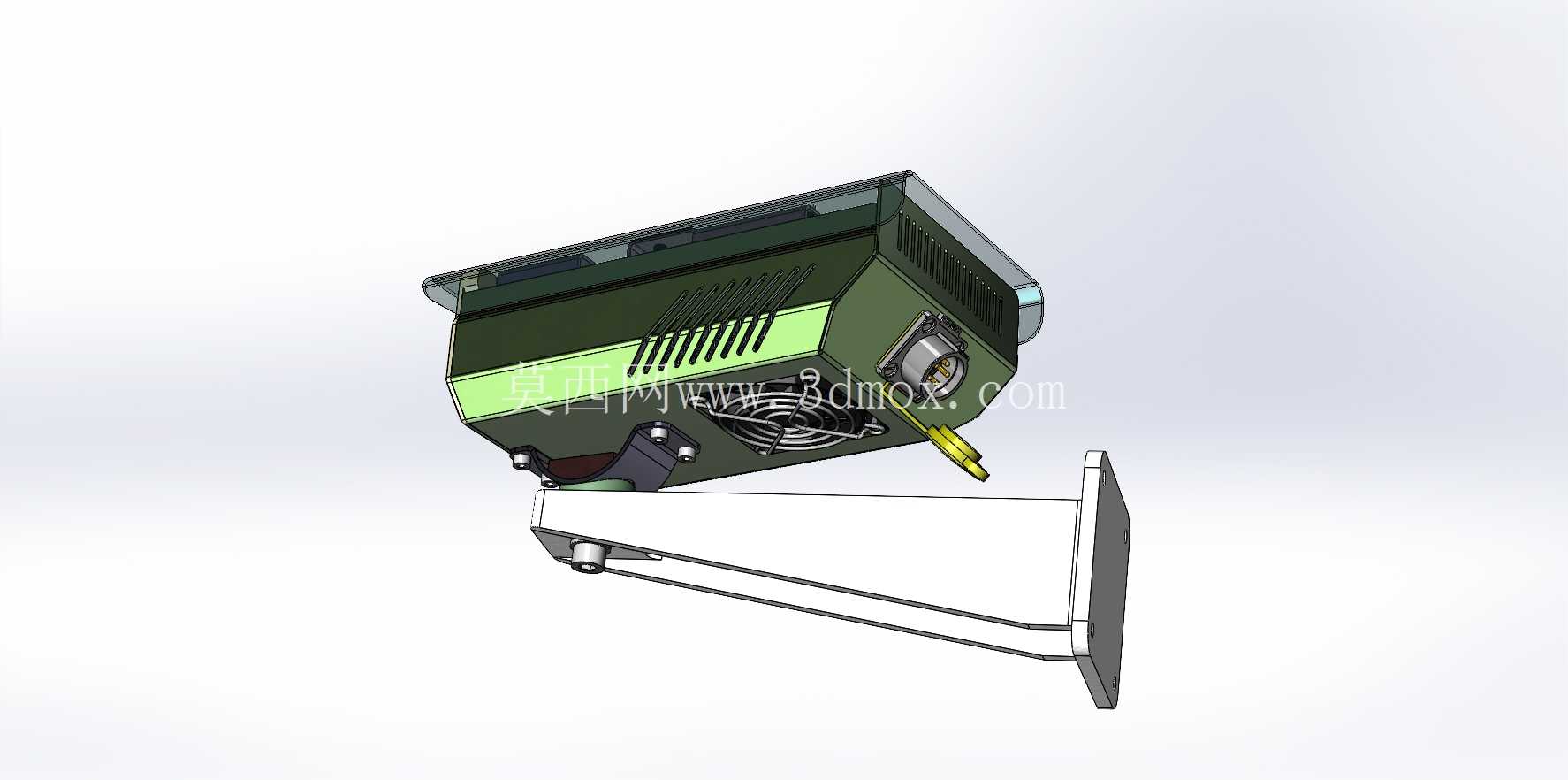

　　外形尺寸方面，设备整体为长方体切角造型，前端镜头区域做了内收的斜面处理，避免镜头视场角被壳体边缘遮挡，整体宽度控制在180mm以内，高度不超过100mm，深度约220mm，属于紧凑型的室内监控设备尺寸，不会在安装后占用过多的视觉空间，也适配常规的壁装、吊装支架的安装孔位。安装边界上，设备底部预留了与L型安装支架连接的铰接结构，可实现俯仰角度±30°的调节，支架底部的安装板预留了两个长圆形安装孔，可适配墙面、吊顶、设备机架侧面等不同安装基面的固定需求，安装孔的孔距兼容市面主流监控支架的通用尺寸，无需单独定制转接件即可完成部署。

　　内部结构排布上，两个成像模块固定在前端的一体化安装座上，安装座与壳体之间做了定位凸台，保证镜头光轴与壳体前端面的垂直度，避免出现画面倾斜、视场偏移的问题；主控电路板布置在壳体中部的空腔内，与成像模块之间通过柔性排线连接，减少硬连接带来的应力损伤，电源接口、信号输出接口统一布置在壳体尾端，接口区域做了内凹设计，避免线缆接头突出壳体过多，影响设备的整体安装贴合度。壳体的拼接缝处预留了密封胶条的安装槽，虽然是室内使用场景，也可达到基础的防尘等级，避免日常清扫的浮尘进入壳体内部附着在镜头、电路板表面，降低设备的维护频率。镜头前端的保护镜片采用卡槽式固定结构，无需拆解整个壳体即可单独更换磨损的保护镜片，降低后期运维的成本。设备尾部还预留了状态指示灯的开孔，可直观显示设备的供电状态、信号连接状态，方便运维人员快速排查设备故障。
