工业级重载方管焊接支撑作业台结构

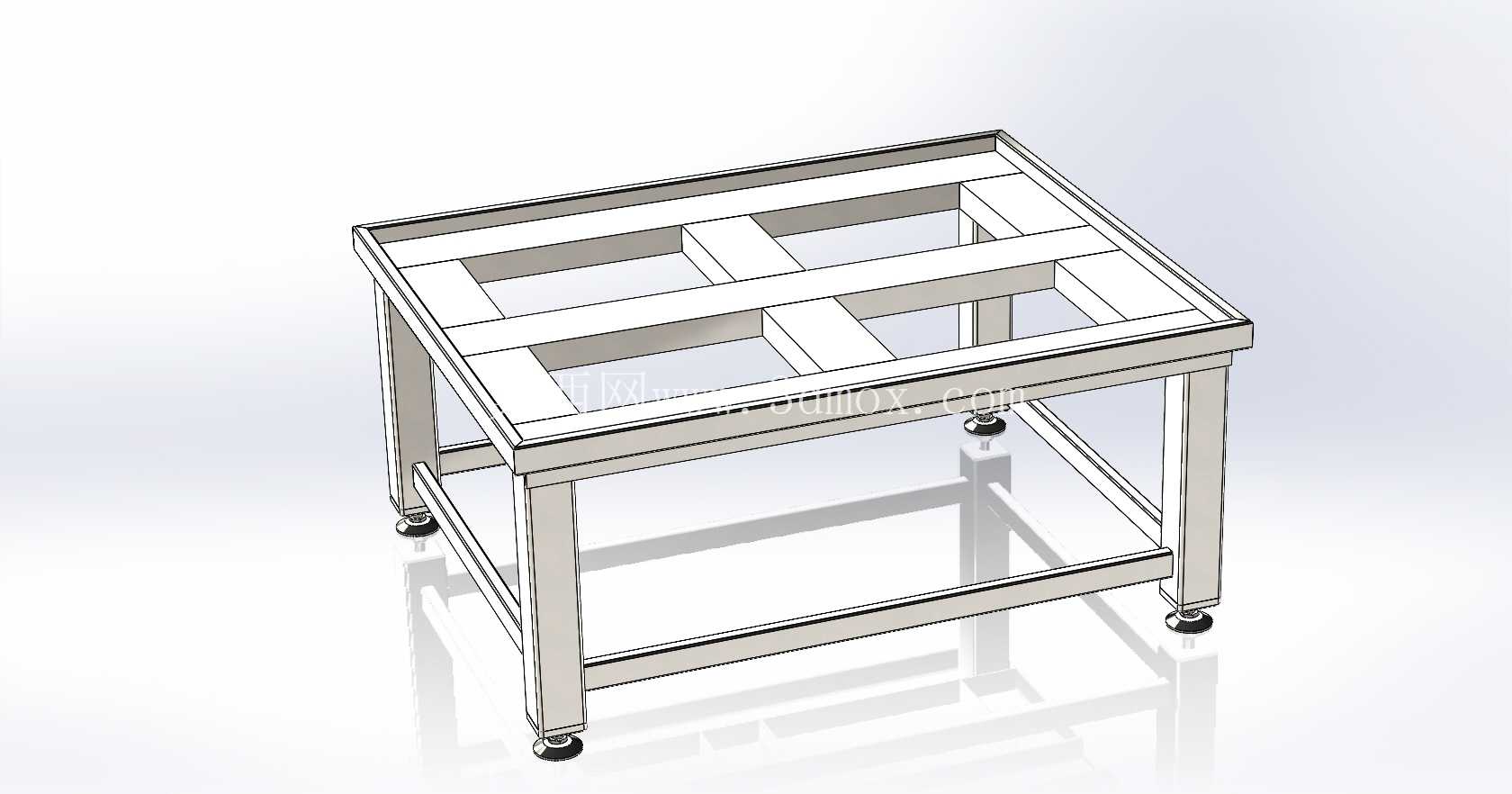

　　这款重载支撑作业台的框架主体采用标准矩形钢管焊接成型，整体外形尺寸为1500mm×1200mm×700mm，长宽方向的尺寸预留了足够的作业面放置空间，700mm的台架高度适配多数站立作业场景下的人机工程需求，操作人员在台面前完成装配、检测、工件暂存等动作时无需过度弯腰或抬臂，长期作业的疲劳度可得到有效控制。台架的主承力框架采用壁厚足够的矩形管拼焊，台面区域的横纵梁采用等间距排布的加强筋结构，横纵梁交叉位置满焊处理，避免长期承重后出现焊缝开裂或框架形变，整个台面框架的平面度在焊接后经过校形处理，保证后续铺设台面板或者放置工装夹具时不会出现局部悬空、受力不均的问题。

　　四根竖直支撑腿的底部配置了可调式脚杯，脚杯的调节行程可以覆盖地面不平整带来的高度差，安装时无需额外对地面做高精度找平处理，通过旋转脚杯的调节螺母即可将整个台架调整至水平状态，避免台架出现晃动、局部腿受力过载的问题；脚杯底部采用防滑橡胶垫，既可以增大与地面的摩擦力防止台架受水平力时移位，也能避免金属脚杯直接接触地面划伤环氧地坪或者水泥地面。从实际应用场景来看，这类重载台架多用于车间内的重型工件装配工位、检测工位、工装夹具承载底座，也可作为自动化设备的底部支撑机架使用，相比轻型铝型材搭建的台架，焊接钢结构的台架抗扭、抗形变能力更强，在承受大吨位静载或者频繁的冲击载荷时，不会出现型材连接处松动、框架偏移的问题，适合放置重量较大的机械零部件、检测仪器、焊接工装等负载。

　　设计过程中优先考虑了受力传递路径的合理性，台面承受的竖直载荷通过横纵加强筋直接传递到四根竖直支撑腿，再通过脚杯分散到地面，没有多余的受力悬臂结构，避免局部应力集中导致的框架变形；框架的下层没有设置额外的封闭挡板，预留了充足的下部空间，既方便操作人员腿部活动，也可以在台架下部放置工具柜、废料盒或者气动元件的走线走管，不会出现空间干涉的问题。台架的所有焊接位置都做了焊渣清理和打磨处理，边缘没有尖锐的焊瘤毛刺，避免安装使用过程中划伤操作人员或者刮破线缆；框架表面可根据车间使用需求做喷塑或者镀锌处理，提升防锈抗腐蚀能力，在潮湿或者有切削液飞溅的工位也能长期使用不会出现锈蚀脱落的问题。

　　在安装边界上，台架的四根支撑腿外侧轮廓尺寸与台面外框尺寸基本齐平，没有外凸的安装结构，现场布置时可以多台并排拼接使用，相邻台架之间不会出现缝隙或者干涉，适合流水线工位的批量布置；脚杯的最大外径小于支撑腿的截面宽度，调节时不会超出支撑腿的外轮廓，台架贴墙放置或者紧贴其他设备布置时也不会出现脚杯与周边结构干涉的问题。台架的台面框架预留了标准的安装孔位，后续可以根据使用需求加装不锈钢台面、防静电台面、铸铁平台或者专用的工装夹具定位板，不需要二次在框架上钻孔焊接，适配不同工位的个性化使用需求；框架的竖直支撑腿上也预留了附件安装的螺孔位置，可以加装侧挂的工具挂板、电源插座盒、气动接头排等附属配件，拓展台架的使用功能。这类重载台架的结构没有多余的装饰性设计，所有结构件都服务于承载需求和使用便利性，在保证整体结构强度的前提下尽可能控制了框架自身重量，方便车间内的转运和位置调整，不需要借助大型起重设备，两到三名操作人员即可完成台架的移位和安装调整。
