带卸载功能精密大镜安装基座结构设计

　　这款精密大镜安装基座，最初是为车载光学观测系统的大尺寸反射镜配套设计的，这类大口径镜片本身自重较大，若直接采用刚性压接固定，车辆行驶过程中的持续振动、温差带来的结构形变，很容易在镜片内部产生集中应力，轻则影响镜面面形精度导致观测成像畸变，重则直接造成镜片崩边、开裂，因此整个安装结构的核心设计目标，就是在保证镜片定位精度的前提下，通过结构设计卸载多余应力，避免刚性约束对光学元件造成损伤。

　　从实际使用场景来看，这类镜座除了车载光学设备，也可适配户外固定式光电监测站、大型光学检测设备的大尺寸镜片安装，不同场景下的安装边界略有差异，但核心的应力卸载逻辑是通用的。整个基座采用分层式结构设计，底部是带安装耳的紫色承力底座，底座上的安装孔做了长圆孔设计，允许安装时在一定范围内调整位置，补偿安装面的加工误差，避免强行锁附带来的底座形变传导到上部镜片固定结构；底座上方是一圈浅蓝色的镜框承力环，承力环和底座之间不是完全刚性锁死，而是通过多点位的柔性连接结构衔接，能够过滤掉来自安装基础的高频振动，减少振动对镜片的冲击。

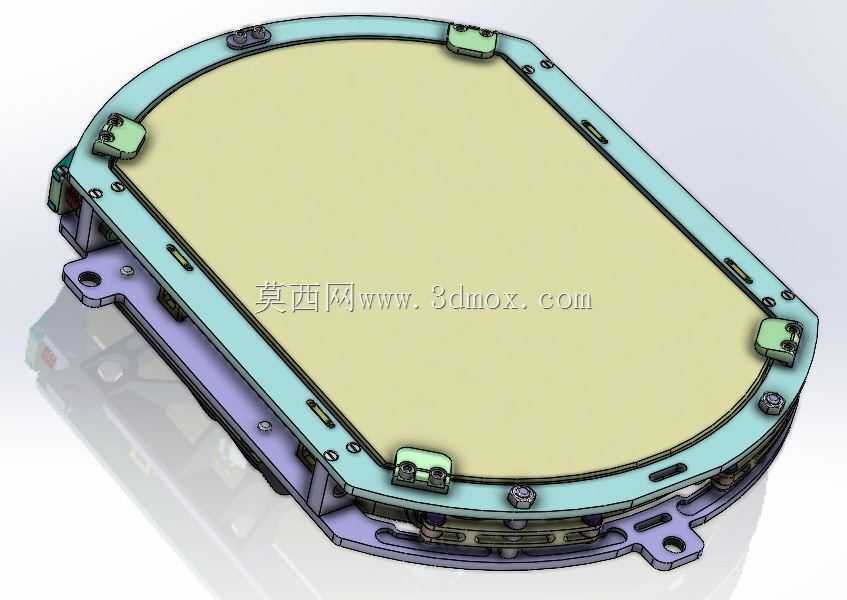

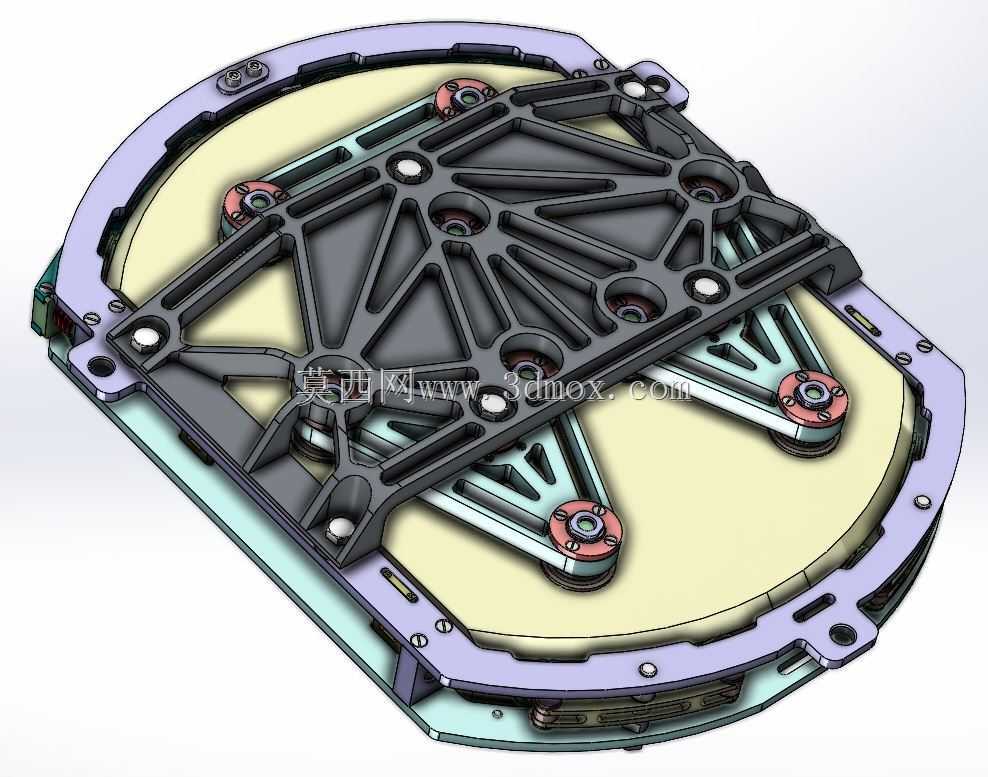

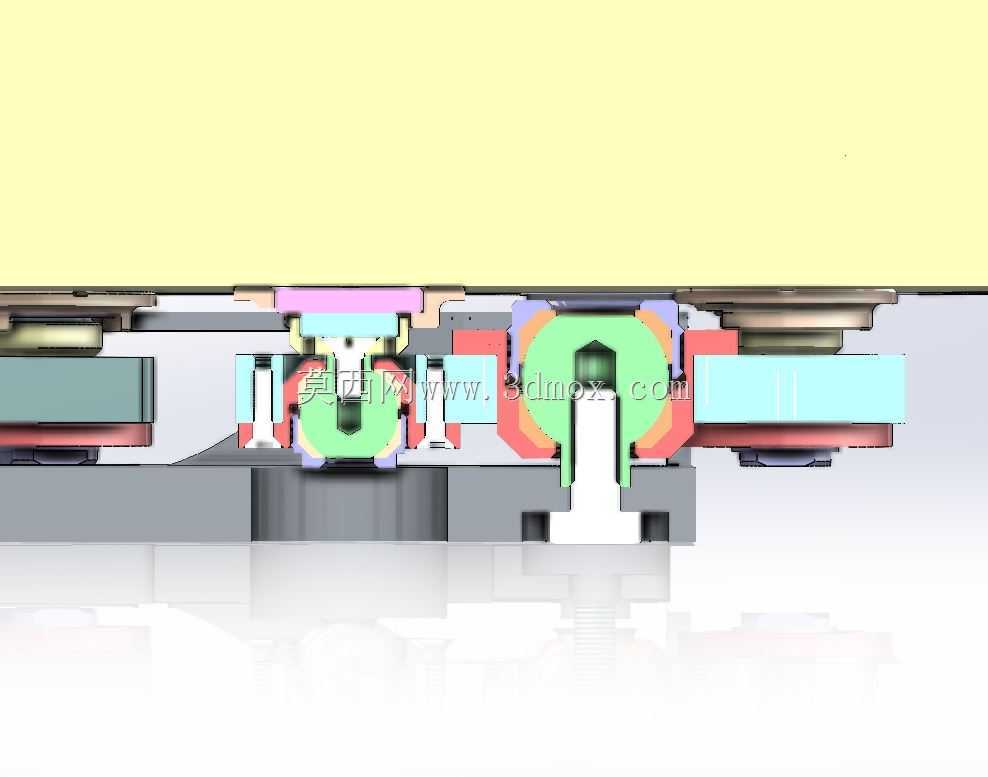

　　镜片的固定没有采用传统的整圈压圈结构，而是在镜框边缘均匀布置了8个带弹性卸载功能的压块，也就是设计说明里提到的边缘浮雕功能点位，每个压块和镜片接触的位置都做了微凸的浮雕接触点，接触面积控制在极小的范围内，避免大面积接触带来的温差形变应力，同时压块本身带有限位的弹性变形空间，当镜框因为温度变化产生热胀冷缩时，压块可以通过自身微小形变补偿尺寸差，不会把热应力直接传递到镜片上。除了边缘的8个固定点位，镜座面部还设置了9个背部支撑点，这些支撑点同样采用浮雕式凸点设计，每个支撑点的高度公差控制在微米级，保证大尺寸镜片背部受力均匀，不会因为支撑点高度差导致镜片被顶弯，破坏镜面的平面度；支撑点内部集成了微小的弹性卸载结构，当镜片受自重产生微小挠度变形时，支撑点可以跟随变形产生微量位移，始终保持和镜片背部的均匀接触，不会出现局部支撑脱空或者局部受力过大的问题。

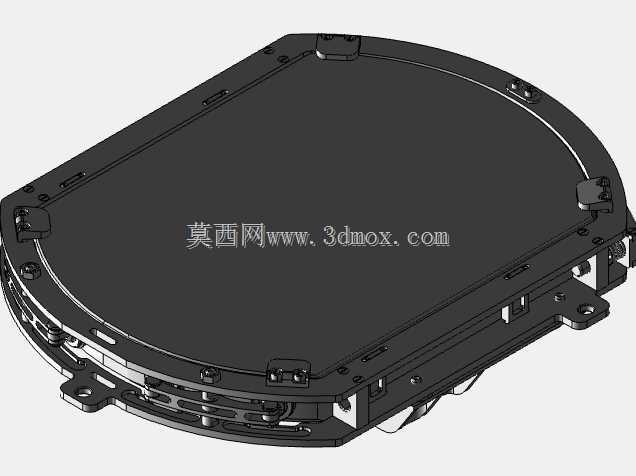

　　从安装边界来看，整个镜座的外轮廓是带圆角的长圆形结构，底部安装耳的位置、孔径都做了标准化设计，适配主流的光学设备安装接口，安装时不需要额外做定制转接件，直接通过螺栓就能固定到设备的安装平台上；镜片的放置位置做了定位止口，装配时只需要将镜片平稳放到止口内，再依次锁紧边缘的压块即可，每个压块的锁紧力矩都有明确的设计要求，避免锁紧力过大压碎镜片。整个结构在设计时做了充分的仿真验证，通过有限元分析模拟了不同温度环境、不同振动量级下的镜片应力分布，反复调整了支撑点和压块的位置、弹性结构的刚度参数，保证在-40℃到60℃的工作温度范围内，镜片内部的应力都控制在光学元件允许的阈值内，同时在随机振动工况下，镜片的位移量控制在成像允许的范围内，不会因为振动导致成像模糊。

　　不同于普通的刚性镜座，这款带卸载功能的安装结构，把传统镜座的刚性约束转化为多点柔性支撑，通过分散固定点位、增加接触点的形变补偿能力，从结构根源上解决了大尺寸薄镜片安装易产生应力集中的问题，在实际装配过程中，对安装人员的操作要求也更低，不需要反复修研支撑点高度，只要按照设计力矩锁紧压块就能达到设计要求的安装精度，能够大幅提升大尺寸光学镜片的装配效率，同时也能提升光学设备在复杂工况下的工作稳定性，延长光学元件的使用寿命。
