卡丹结构万向节插头传动连接构件

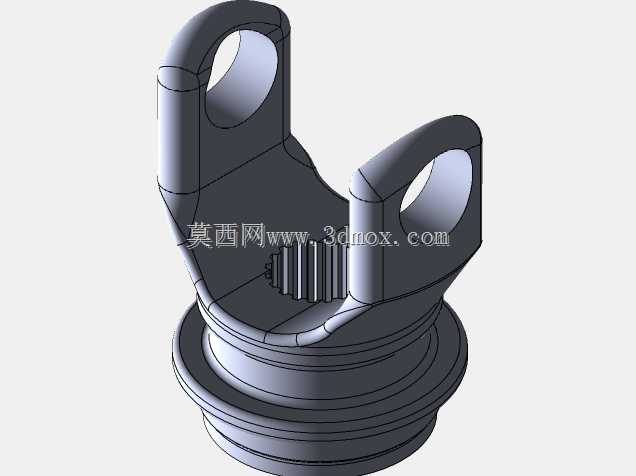

　　在各类需要变角度传递旋转扭矩的传动链路中，这类带内花键的万向节插头是核心的铰接连接部件，常见于非同轴布置的传动轴系、转向操纵机构、小型机具的动力输出端，能够补偿两轴之间的角度偏移与轴向窜动，避免刚性连接带来的附加载荷，大幅降低轴系的振动与轴承磨损。从结构设计逻辑来看，该构件采用双叉耳铰接配合的卡丹万向节结构，两个对称布置的带孔叉耳是与十字轴配合的安装位，孔位的同轴度公差直接决定铰接转动的顺畅度，设计时需要保证两孔的轴线共面且垂直于构件自身的回转轴线，避免转动过程中出现卡滞或交变应力集中。下部的外螺纹段用于与外部套管或调节机构实现螺纹连接，能够根据装配需求调整轴向安装位置，适配不同长度的传动链路布置，

　　螺纹段的退刀槽位置做了圆弧过渡处理，减少应力集中带来的断裂风险。构件内部的内花键结构是扭矩传递的核心承载部位，花键的齿形采用渐开线设计，相比矩形花键具备更高的齿根强度，对中性更好，能够在频繁正反转的工况下保持稳定的扭矩传递，花键的有效啮合长度经过匹配计算，既保证足够的接触面积降低齿面比压，又不会过长导致加工难度提升与装配干涉。在安装边界方面，两个叉耳的外轮廓尺寸决定了铰接摆动的最大角度范围，设计时需要校核叉耳在最大摆角下与相邻十字轴、连接叉的运动间隙，避免极限摆角下出现结构干涉，下部螺纹段的公称直径与螺距需要匹配常用的传动套管规格，保证互换性。外表面的结构过渡处均采用圆角处理，没有尖锐棱角，既降低热处理过程中的开裂风险，

　　也能减少装配过程中的磕碰损伤。这类构件在实际使用中，叉耳孔位需要与十字轴的轴颈配合，通常会加装滚针轴承降低转动摩擦，因此孔位的尺寸精度与表面粗糙度需要满足轴承装配要求，内花键部分需要与配合的外花键轴做滑动配合，保证轴向滑动顺畅的同时不会出现过大的周向间隙，避免换向时产生冲击。在传动系统布置时，这类万向节插头通常成对使用，单个万向节在有夹角传动时会产生输出轴转速的周期性波动，成对布置且保证相位角匹配时能够抵消转速波动，实现等速传动，因此在建模过程中需要严格保证叉耳的对称度，为后续的装配仿真与运动学分析提供准确的模型基础。构件的整体结构采用一体化锻造成型的工艺思路，相比焊接结构具备更高的整体强度，能够承受更大的冲击载荷，适合在工程机械、农用机具、汽车转向系统这类存在交变载荷与冲击的工况下使用。
