叉车属具挡货架联动锁紧操作机构

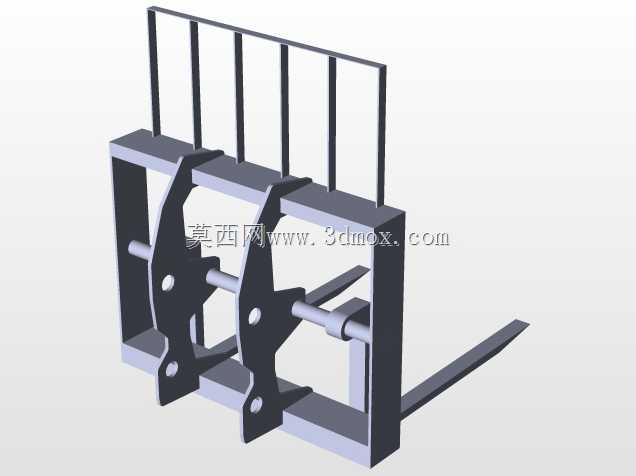

　　该机构属于叉车属具端的核心操作执行构件，主要配套在中小吨位平衡重式叉车的货叉架前端，用于实现挡货架与货叉的联动锁紧、解锁动作，适配仓储厂区内散件托盘、带挡护要求的成件货物转运作业场景，尤其适合纸箱包装件、轻质建材、零散堆叠货品的短距离搬运工况，能避免货物在叉车起步、制动、转弯过程中从货叉前端滑落，降低厂区货损与安全隐患。从结构设计逻辑来看，整个构件采用框架式承载布局，底部为与货叉架横梁匹配的矩形安装基座，基座上预留了标准的挂装槽位，可直接适配市面上主流1-3.5吨内燃、电动叉车的货叉架安装尺寸，不需要额外改制挂接结构，安装时只需将基座挂入货叉架的上横梁，插入底部定位销即可完成固定，整体安装边界控制在原有货叉架的宽度范围内，

　　不会超出叉车的原有通行宽度，适配窄通道仓储作业的空间要求。上部的竖向挡杆采用等间距排布，单根挡杆的截面为矩形钢，间距控制在120mm，既能够挡住最小尺寸的常规包装件，又不会遮挡驾驶员前方的作业视野，挡杆与底部框架采用焊接连接，焊缝处做了圆弧过渡处理，避免应力集中导致长期受载后开裂。中间的联动锁紧组件是整个机构的核心，两套对称布置的锁紧卡爪通过横向穿装的转轴连接在基座上，卡爪的咬合齿形经过调质处理，硬度控制在HRC35-40，既保证咬合时的耐磨性，又有足够的韧性承受冲击载荷，横向转轴的两端设置了铜套衬层，减少长期转动的磨损量，操作端延伸至驾驶员侧的扶手位置，扳动操作手柄时，横向转轴同步带动两侧卡爪转动，实现与货叉架定位槽的锁紧或脱开，

　　整个操作行程控制在15度，驾驶员不需要俯身即可完成操作，单人操作耗时不超过5秒。在功能实现上，该机构解决了传统叉车挡货架需要单独拆装、锁紧不可靠的问题，联动结构保证两侧卡爪同步动作，不会出现单侧卡滞导致的锁紧失效，当卡爪处于锁紧位置时，整个挡货架与货叉架形成刚性整体，可承受来自货物侧方最大15kN的水平冲击力，满足满载急制动工况下的挡护要求；解锁状态下，整个属具可沿货叉架横梁横向滑动，调整挡护的横向位置，适配不同宽度的托盘货物。设计过程中充分考虑了户外作业的耐候性，所有外露构件均采用抛丸后喷塑处理，转轴配合处预留了润滑脂注油孔，日常维护时只需定期注入锂基脂即可保证转动顺畅，没有复杂的电子或液压元件，整体故障率极低，适合厂区、物流园、

　　建材市场等复杂作业环境下的长期使用。从尺寸匹配来看，整个机构的竖向高度为800mm，底部基座的厚度为120mm，安装后不会与叉车的门架升降结构产生运动干涉，货叉的正常起升、前倾后仰动作均不受影响，卡爪的锁紧位置与货叉架的定位槽完全匹配，锁紧后不存在旷量，避免叉车行驶过程中属具出现异响或窜动。
